G3302:2010

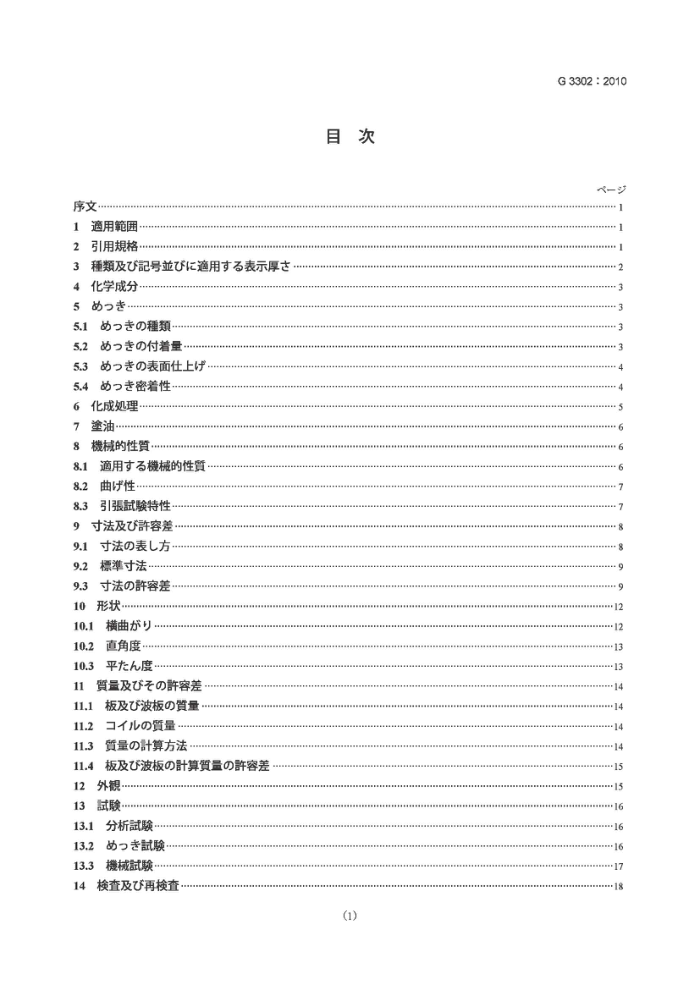

目次
人次
序文 1 適用困· 2 引用规格 3 種類及記号適用表示厚 4化学成分 5 5.1 の種類 5.2 の付着量 5.3 の表面仕上 5.4密着性 6 化成処理
途油· 8 機械的性質· 8.1 適用否機械的性質 8.2 曲呼性 8.3 引张試特性
7
寸法及計容差， 9.1 寸法の表L方 9.2 標准寸法 9.3 寸法の計容差 10 形状 10.1 横曲. 10.2 直角度. 10.3 平龙h度 11 算量及の計容差 11.1 板及波板の質量 11.2 の實量 11.3 實量の計计算方法 11.4 板及波板の計算實量の容差 12 外觀· 13 試· 13.1分析試 13.2 試 13.3 機械試驗 14 查及乙再查
9
.
·12
·13 -13
4
....14
4
4
15
.15
16
16 :16
17
5
(1) G3302：2010目次
-V .-18
14.1 查 14.2再横查 15表示... 16注文时の碓懿事项 17告· 附属害JA（规定）屋根用·建第外板用の板及の表示厚及去の付着量表示記号21 附属書JB（规定）波板の表示厚，去の付着量表示記号及標寸法..
:18
·18 -19 ..20
......22
附属書JC（规定）溶融亜α鋼板及鋼带の萤光線法才付着量試武驗方法· 附属書JD（规定）溶融亜铅去鋼带の萤光線法才去付着量試方法.. ...26 附属害JE（参考）JIS七对応国際规格七の对比表..
2
....·30
(2) G3302:2010
东元走
乙の规格法，工棵化法第14条记川寸第12条第1项の规定，社州法人日本跌盟（SF），工禁原案具日本工规格改正の申出，日本工禁个会の窑曦龙释，释淆産業大臣力改正龙日本工業规格飞齿名。 上，JISG3302:2007法改正机，の规格置换元5。 本拓，平成23年6月20日下の間法，工業標弹化法第19条第1项等の保条项の规定记基5 (3) G3302 : 2010
白
(4) JIS G3302:2010
日本工業规格
溶融栗铅击钢板及女铜需 Hot-dip zinc-coated steel sheet and strip
序文乙の规格法，2005年第3版七行机龙IS03575及2005年记第4版七行机龙IS04998 基，技術的内容变更乙下作成龙日本工業规格飞。 拓，の规格下侧又点の下施简所，对際规格变。 变必の一觉表の说明付汁，附属書JE记示克。龙，附属書JA～附属書JD法，对応際规格记法事项飞。
1適用范困乙の规格法，實量分率飞，97%以上の亜铅含浴（龙龙，通常，三二么0.30%以下实名。）招，再面等厚の溶融亜老行龙镭板及带（以下，板及。）记板忘SG3316坛规定形状及寸法加工波板2规享鱼。
注記艺の规格の对応際规格及么多の对芯の租度老表实起少笼，次忙示实。
ISO3575:2005,Continuous hot-dip zinc-coated carbon steel sheet of commercial and drawing qualities ISO4998:2005,Continuous hot-dip zinc-coatedcarbon steel sheet of structural quality
（全体评俩：MOD），对忘の科度表记“MOD”法，ISO/IECGuide21-1，“修正W” 。
2引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追補含芯。）適用寸。
JS.G.0320...鲷材溶網分析方法 JS.G.0404.材般受波L条件 JIS.G.0415..剑及钢零品一检查文青 JIS.G0594.無機被覆钢板の女1腐食促試驗方法 JS.G.3316.網板波板の形状及寸法 JISH0401溶融业老试驗方法注記对際规格：ISO1460，MetalliccoatingsHotdipgalvanizedcoatingsonferrousmaterials
Gravimetric determination of themass perunit area (MOD)
JS.H8502..然.2.煮耐食性試驗方法 JS.K.0119..黛光X粽分析通则 JSK5600-7-9冷料般试验方法一第7.部：冷膜k以耐久性.9饰：芯1久腐食试验方法城 2 G3302:2010
水露乾燥/湿凋 JS.Z.2201...金属材料引张試驗片 JS.Z.2241...金属材料引张赋驗方法 JS.Z.8401...数值丸然方
種類及記号適用寸表示厚1) 及记记川表厚法，次记。 注1表示厚，前の原板厚[9.1a参照]。 a）板，波板及二个の種類法，熟間压延铜板及鋼带（以下熟延原板点2）用6種類及
3
冷周压延銷板及常以下.冷延原板点2盘用无11種類点.類の記号及适用寸名表示厚法，表1及表2元上名。杰龙L波板种類然表2.?2点般用硬般用及高强度一般川7和数点表2①种②记の末尾（根川又然建外板川の场合然无九点记 ①俊）.波板盘素烹記号.W.及JS.G3316.想定点鱼波板形状記号杰付达鱼.. 太拍波板の適用支至表示厚去及02素付着量表示記号然，附属青JB元上鱼。
b）屋根用又结建第外板用用鱼場合然表2種類②记号②末居坛..屋根用盆泰享記号R.又然建第
外板川泰克记A套付幼意。の场合の道川享表示及女2素の付泰示记达，附属青 JAk3...
表1一種類の記号及適用寸表示厚【熟延原板左使用
单位 mm
適用表示厚
種類の記号 SGHC SGH340 SGH400 SGH440 SGH490 SGH540
適用
一般用
1.6以上 6.0以下
高强度一般用
注a) 表示厚1.6mm以上3.2mm以下记对乙7，特忆然延原板の指定办√场合法，
热延原板の仕老满龙克冷延原板老使川。
表2一種類の記号及么用寸3表示厚去（冷延原板老使用）
单位 mm
種類の記号 SGCC SGCH SGCD1 SGCD2 SGCD3 SGCD4 SGC340 SGC400 SGC440 SGC490 SGC570
用表厚 0.25以上3.2以下 0.11以上1.0以下 硬實一般用
適用
一般用较川1 校川2和校用3種较b用4種非時劾性b)
0.40以上2.3以下
0.60以上2.3以下
0.25以上3.2以下
高强度一般川
0.25以上2.0以下
注) 受渡当事者間の定，の表表示厚適用。
非时性，加の際生性。 3
G3302:2010
4 化学成分板，波板及の化学成分，13.1試行，の溶鋼分析值法，表3。龙，必要芯，表3以外の合金元素老添加下上。
表3一化学成分
单位 % s
称数の SGHC SGH340 SGH400 SGH440 SGH490 SGH540 SGCC SGCH SGCD1 SGCD2 SGCD3 SGCD4 SGC340 SGC400 SGC440 SGC490 SGC570
c 0.15以下 0.25以下 0.25以下 0.25以下 0.30以下 0.30以下 0.15以下 0.18以下 0.12以下 0.10以下 0.45以下 0.03以下 0.03以下 0.08以下
Mn 0.80以下 1.70以下 1.70以下 2.00以下 2.00以下 2.50以下 0.80以下 1.20以下 0.60以下
P 0.05以下 0.20以下 0.20以下 0.20以下 0.20以下 0.20以下 0.05以下 0.08以下 0.04以下
0.05以下 0.05以下 0.05以下 0.05以下 0.05以下 0.05以下 0.05以下 0.05以下 0.04以下
0.45以下 0.45以下 1.70以下 1.70以下 2.00以下 0.20以下 0.05以下 2.00以下
0.03以下 0.03以下 0.20以下 0.05以下
0.03以下 0.03以下
0.06以下 0.25以下 0.25以下 0.25以下 0.30以下 0.30以下
0.05以下 0.05以下 0.05以下
0.20以下
0.20以下 0.20以下
2.50以下
5 5.1 去の種類の和，非合金化及合金化の2。
注2）合金化，加熟，全体亜の合金屑
理得。
5.2 の付着量 5.2.1 走の付着量表示記号，而，の表示，表4。 5.2.2去の付着量 5の付着量法，13.2.2元試行，の最小付着量法，次上。2①最太付着量（再面合計然受渡当事者周懒定点无点。
板，波板及のの付，雨而の合计付表，3点平均最小付，及
a)
01点最小付着量法，表4元上。乙乙℃，3点平均最小付着量法，供試材办5探取L龙3個①試片の测定值の平均值元对七了適用七，1点最小付着量法，平均值老求无3個の武片①测定值の最小值对適用寸舌。..附属青点点22?付着量然测定烹鱼场合然....65起点2求平均付道及互最小付道点专机无机道川享。
