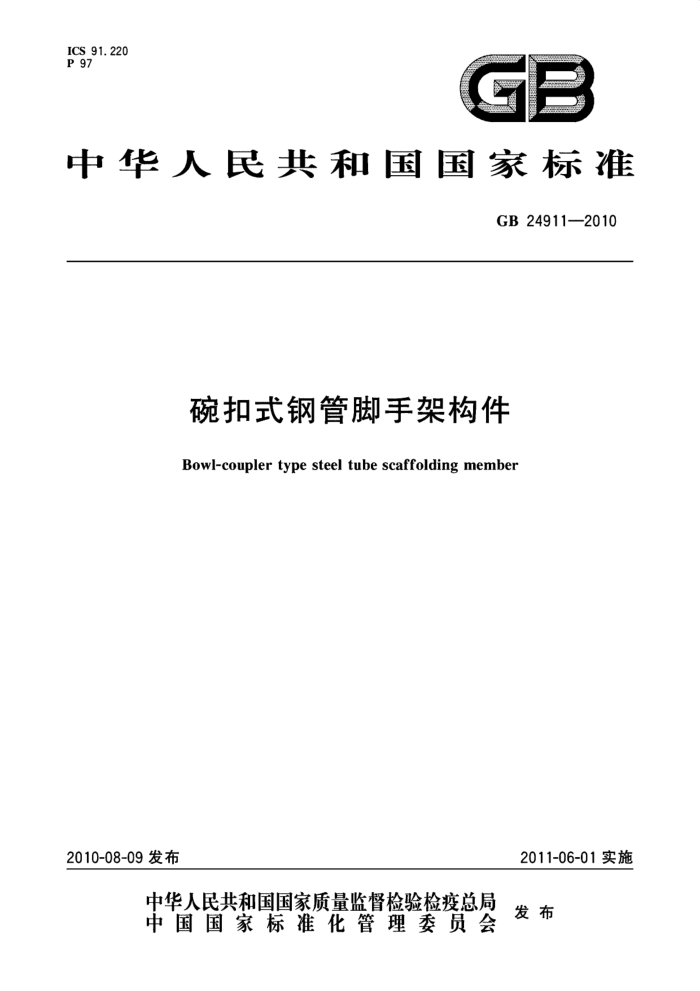

ICS _91. 220 P 97
GB
中华人民共和国国家标准
GB249112010
碗扣式钢管脚手架构件
Bowl-coupler type steel tube scaffolding member
2010-08-09发布
2011-06-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准碗扣式钢管脚手架构件
GB24911—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：68523946 68517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75 字数16千字
2010年9月第一版 2010年9月第一次印刷
*
书号：155066·1-40285
如有印装差错 告由本社发行中心调换
版权专有侵权必究举报电话：（010)68533533 GB 24911—2010
前言
本标准5.2、5.4.3、5.6的技术内容是强制性的，其余条款是推荐性的。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由住房和城乡建设部建筑工程标准技术归口单位归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：大同煤矿集团兴运钢管厂、国家建筑工程质量监督检验中心、中国建筑金属
结构协会建筑扣件委员会、廊坊凯博建设机械科技有限公司。
本标准主要起草人：主峰、张书林、廉成湖、孙翊翎、郭玉增、韦东。
I GB24911—2010
碗扣式钢管脚手架构件
1范围
本标准规定了碗扣式钢管脚手架构件的术语和定义、分类、要求、试验方法、检验规则、标志、包装、 运输和贮存。
本标准适用于建筑工程中碗扣式钢管脚手架、模板支撑架等使用的碗扣式钢管脚手架构件的生产和检验。也适用于市政、水利、化工、煤炭和船舶等工程中使用的碗扣式钢管脚手架构件。轮扣式、圆盘式、插卡式等钢管脚手架构件可参照本标准执行。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T700碳素结构钢 GB/T2828.1计数抽样检验程序 系第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T3091 低压流体输送用焊接钢管 GB/T 5117 碳钢焊条 GB/T5796.2 ：梯形螺纹第2部分：直径与螺纹系列 GB/T5796.3梯形螺纹第3部分：基本尺寸 GB/T5796.4 梯形螺纹第4部分：公差 GB/T 6414 铸件尺寸公差与机械加工余量 GB/T9440 可锻铸铁件 GB/T11352 一般工程用铸造碳钢件 GB50205 钢结构工程施工质量验收规范
3术语和定义
下列术语和定义适用于本标准。
3. 1
上碗扣 bellshapecap 沿立杆滑动起锁紧作用的碗扣节点零件。
3.2
下碗扣 bowlshapesocket 焊接于立杆上的碗型节点零件。
3.3
立杆standingtube 脚手架竖向承力杆。
3.4
横杆flattubecross 脚手架水平承力杆。
1 GB24911—2010
3. 5
顶杆 crowntube 使用内插套时，顶端不设连接套管的立杆。
3. 6
斜杆slantingsupport 两端带有旋转式接头的斜向杆件。
3.7
支座 supports 是固定底座、可调底座和固定托撑、可调托撑的统称。
3.8
可调底座 jacksupport 插放于立杆下端，将上部荷载分散传递给基础，并可调节高度的部件。
3. 9
可调托撑 u-jack 插放在立杆上端，承接上部荷载，并可调节高度的组件。
3.10
碗扣节点 cuplokjoint 由上碗扣、下碗扣、限位销和横杆接头等形成的盖固式承插节点。
3.11
碗扣式钢管脚手架构件bowl-couplertypesteeltubescaffoldingmember 由立杆、顶杆、横杆、斜杆、支座、碗扣节点等组成的构件。
4分类 4.1构件型式及部件名称，见图1。
立杆
立杆
上碗扣、
限位销
限位销
上碳扣
横杆
横杆接头
横杆接头
横杆
下碗扣
施扣
连接前
连接后
图1构件型式示意图
4.2主参数及其系列
构件的主参数为构件的长度。主参数系列见表1。
表1主参数系列
单位为毫米
名 称立杆
型式代号 LG
主参数系列 1200、1800、2400、3000
2
