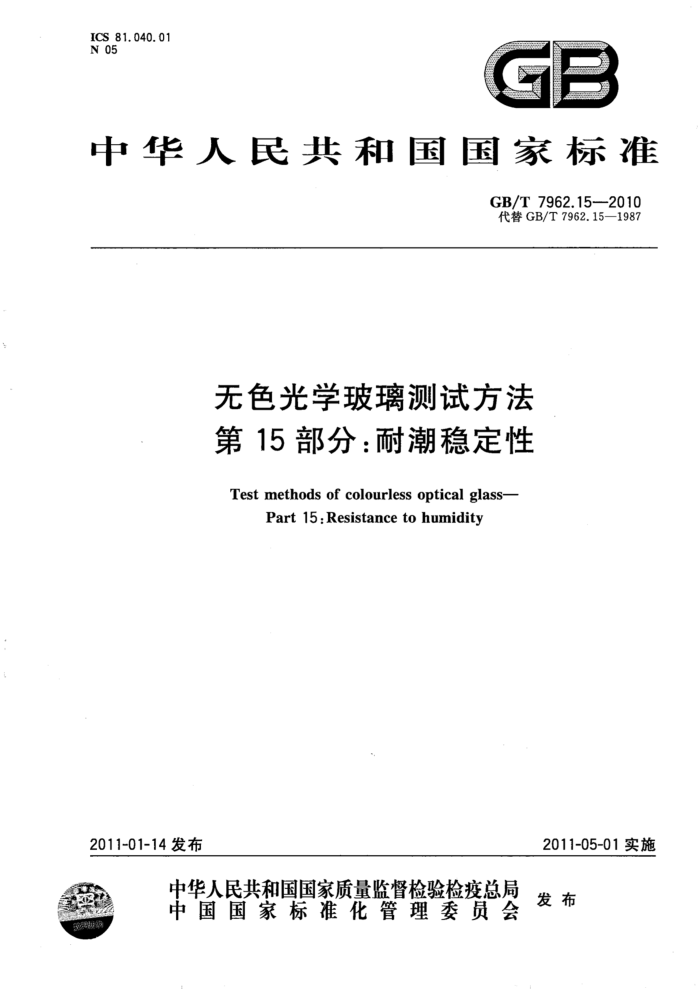

ICS 81.040.01 N 05
GB
中华人民共和国国家标准
GB/T7962.15-2010 代替GB/T7962.15—1987
无色光学玻璃测试方法第15部分：耐潮稳定性
Test methods of colourless optical glass-
Part 15: Resistance to humidity
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局 发布中国国家标准化管理委员会 中华人民共 和 中国
国家标准无色光学玻璃测试方法第15部分：耐潮稳定性 GB/T7962.15—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印剧
各地新华书店经销
*
开本880×1230 01/16 印张0.5 字数9千字 2011年5月第一版 2011年5月第一次印刷
*
书号：155066·1-42762定价 14.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68533533 GB/T7962.15—2010
前言
GB/T7962《无色光学玻璃测试方法》分为20个部分：
第1部分：折射率和色散系数； -第2部分：光学均匀性斐索平面干涉法；第3部分：光学均匀性全息干涉法； -第4部分：折射率温度系数；第5部分：应力双折射；第6部分：杨氏模量、剪切模量及泊松比；第7部分：条纹度； -第8部分：气泡度；第9部分：光吸收系数；第10部分：耐X射线性能；第11部分：可见折射率精密测试；第12部分：光谱内透射比；第13部分：导热系数；第14部分：耐酸稳定性；第15部分：耐潮稳定性；第16部分：线膨胀系数、转变温度和弛垂温度； -第17部分：紫外、红外折射率；第18部分：克氏硬度；第19部分：磨耗度；第20部分：密度。
本部分为GB/T7962的第15部分。 本部分代替GB/T7962.15—1987《无色光学玻璃测试方法耐潮稳定性测试方法》。 本部分与GB/T7962.15--1987相比，主要变化如下：
调整了标准的结构，增加了前言、规范性引用文件、术语和定义三部分内容；更正了GB/T7962.15-1987中部分叙述不清楚的条款。 删除了对样品加工不合理的要求。
本部分由中国机械工业联合会提出。 本部分由全国仪表功能材料标准化技术委员会（SAC/TC419)归口。 本部分负责起草单位：成都光明光电股份有限公司。 本部分主要起草人：胡熔、许波、田丰贵。 本部分所代替标准的历次版本发布情况为：
GB/T7962.15—1987。
1 GB/T7962.15—2010
无色光学玻璃测试方法第15部分：耐潮稳定性
1范围
GB/T7962的本部分规定了无色光学玻璃耐潮稳定性的实验条件、步骤和分类方法等内容。 本部分适用于无色光学玻璃耐潮稳定性的测试。
2规范性引用文件
下列文件中的条款通过GB/T7962的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T678化学试剂乙醇（无水乙醇） GB/T6682分析实验室用水规格和试验方法 GB/T12591化学试剂乙醚
3术语和定义
下列术语和定义适用于本部分。
3. 1
耐潮稳定性 resistancetohumidity RC 玻璃抵抗潮湿大气侵蚀的能力。
4原理
光学玻璃被大气侵蚀后，其表面产生“白斑”或“雾浊”等变质层。变质层明显使平行光的散射性增加。因此可根据侵蚀样品表面的光散射性强弱情况来衡量侵蚀表面的变质程度。把两面抛光的玻璃样品置于70℃土1℃的饱和水蒸气中侵蚀7昼夜后，用图1所示装置测量其对光的散射性。
样品在放置光陷阱B时测得的光强值IB与样品在放置标准白板A时测得的光强值IA之比称为浊度。浊度(H)可表示玻璃表面的“生雾率”。
1 GB/T7962.15-—2010
业 4
5
7
3
光源；平行光管；样品；积分球；
-
2
3
4- 5- 光电检测器； 6- 一光陷阱； 7- 标准白板。
图1光学玻璃浊度测量装置示意图
5仪器、试剂 5. 1 仪器
仪器包括以下几个部分： a）积分球式浊度计（如图1所示装置）； b) 调温干燥箱：100℃，±1℃； c) 调温调湿箱：80℃，±1℃； d) 反射式显微镜：100X； e) 玻璃于燥器皿、玻璃器皿、玻璃样品三脚架、密封式玻璃罐、长纤维棉、绸布等。
5.2试剂
蒸馏水 GB/T6682 无水乙醇 GB/T 678 乙醚
GB/T12591
5.3标准样品玻璃
BaK7和ZK9。
6样品 6.1样品玻璃内部应无肉眼可见的条纹、气泡和结石。 6.2样品规格尺寸为20mm×20mm×（10mm士0.1mm）；样品数量：标准样品BaK7和ZK9各- 块；被测样品每个牌号2块。 6.3样品的两个大面抛光，两大面的平行度小于2'，表面粗糙度Ra=0.05，其余面细磨即可。 6.4试验前用长纤维棉和无水乙醇与乙醚（1：9)的混合溶剂拭净样品，并在80X～100X显微镜下检查应无任何侵蚀痕迹，保存于玻璃干燥器血中待测（样品必须是新抛光的，故在玻璃干燥器中只能保 2 GB/T7962.15—2010
存3昼夜)。 7 测试步骤 7.1测量被测样品和标准样品侵蚀前的浊度H。、H。(BaK7)和H。(ZK9），其中H。为2块被测样品浊度的平均值。 7.2如图2所示，先将玻璃器血放人密封式玻璃罐中，并在玻璃器皿中注人300mL蒸馏水，然后将其一并放人恒温温度为70℃士1℃的调温调湿箱中预热30min。 7.3如图2所示，把被测试样品（每个牌号2块）和标准样品BaK7和ZK9（各1块）放置在样品架上。 将放好样品的样品架放入已在调温调湿箱中的密封式玻璃罐中，在恒温温度为70℃土1℃的调温调湿箱中进行7昼夜的侵蚀试验。
小
/
A -
2
A W
A
3
V
1
S
-密封式玻璃罐；一样品；
1 2-
3-玻璃样品三脚架；玻璃器皿； 5- 一蒸馏水。
4-
图2侵蚀试验装置示意图
7.4试验结束后取出样品放在干燥箱中烘干。 7.5测量每块样品侵蚀后的浊度H1、H1（BaK7)和Hi（ZK9），其中H为2块被测样品浊度的平均值。 8结果分类 8.1浊度计算
H=H,-H。
(1)
式中： H——被测样品的浊度值； H,- 侵蚀后被测样品的浊度； H。 侵蚀前被测样品的浊度。 GB/T7962.15—2010
H(BaK7)=Hi(BaK7)-H。(BaK7)
(2)
式中： H(BaK7) H,(BaK7) H.(BaK7)- 侵蚀前标准样品BaK7的浊度。
标准样品BaK7的浊度；侵蚀后标准样品BaK7的浊度；
H(ZK9)=H,(ZK9)-H。(ZK9)
(3)
式中： H(ZK9)- 标准样品ZK9的浊度；
侵蚀后标准样品ZK9的浊度：侵蚀前标准样品ZK9的浊度。
H,(ZK9) H。(ZK9)
8.2耐潮稳定性分类
根据与标准样品浊度值的比较，按表1把光学玻璃耐潮稳定性分为4类。
表1# 光学玻璃耐潮稳定性RC的分类
说 明
类别(RC)
浊度值的比较 H≤H(BaK7)
BaK7玻璃的耐潮稳定性定为1类。凡是浊度值小于或等于 H(BaK7)的玻璃均需重新抛光，在50℃士1℃，RH=85%的条件下进行20h的恒温恒湿实验。试验后在80X～100X显微镜下观察，如无水斑则为1类，如有水斑则为2类浊度值小于或等于H(ZK9)而大于H(BaK7)的玻璃，耐潮稳定性为 3类
1
2
H H(ZK9)≥H>H(BaK7)
3
浊度值大于ZK9的玻璃，耐潮稳定性为4类
H>H(ZK9)
4
