内容简介

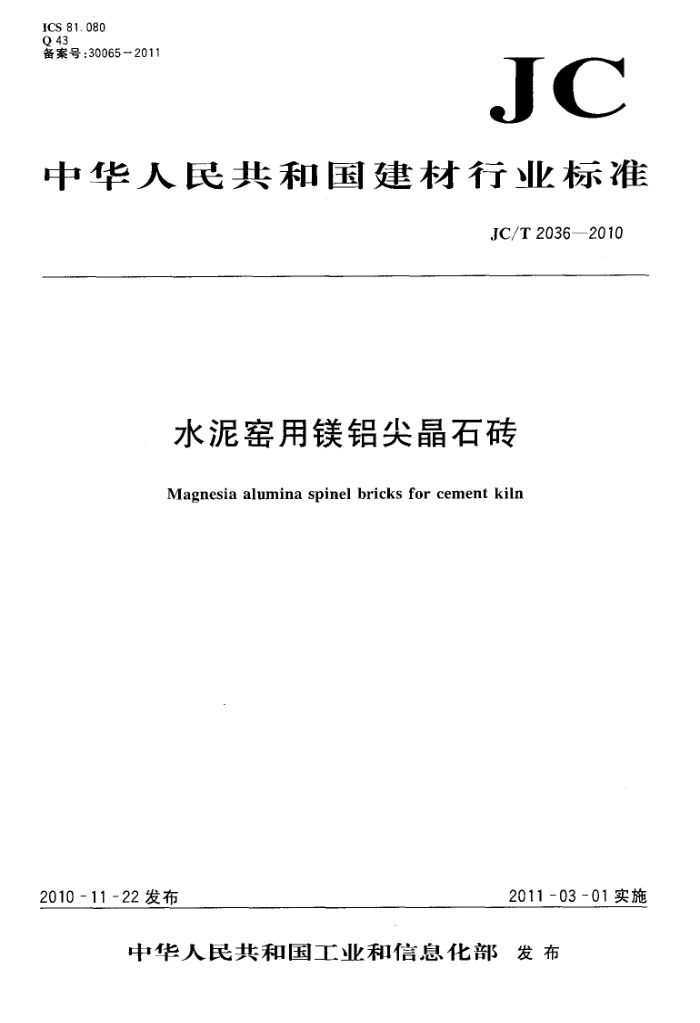

ICS 81.080 Q43 备案号：30065-2011JC
中华人民共和国建材行业标准
JC/T 2036—2010
水泥窑用镁铝尖晶石砖
Magnesia alumina spinel bricks for cement kiln
2011-03-01实施
2010 -11-22发布
中华人民共和国工业和信息化部发布 JC/T2036—2010
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：中国建筑材料科学研究总院、中国建筑材料检验认证中心、国家建材工业耐
火材料产品质量监督检验测试中心。
本标准参加起草单位：瑞泰科技股份有限公司、郑州华威耐火材料有限公司。 本标准主要起草人：李春燕、郑化、王慧洲、袁林、李丽萍、谢金莉、张林林、张庆华。 本标准委托中国建筑材料检验认证中心、国家建材工业耐火材料产品质量监督检验测试中心负责
解释。
本标准为首次发布。 JC/T2036--2010
水泥窑用镁铝尖晶石砖
1范围
本标准规定了水泥窑用镁铝尖晶石砖的术语和定义、分类和标记、技术要求、试验方法、检验规则、 标志、包装、运输和贮存及质量证明书。
本标准适用于水泥窑用镁铝尖晶石砖。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T5069 镁铝系耐火材料化学分析方法 GB/T5072 耐火材料常温耐压强度试验方法 GB/T7320 耐火材料热膨胀试验方法 GB/T7321 定形耐火制品试样制备方法 GB/T10325—2001 定形耐火制品抽样验收规则 GB/T10326—2001 定形耐火制品尺寸、外观及断面的检查方法 GB/T16546—1996 定形耐火制品包装、标志、运输和储存 GB/T17912—1999 回转窑用耐火砖形状尺寸 GB/T18257—2000 回转窑用耐火砖热面标记 YB/T370耐火制品荷重软化温度试验方法（非示差-升温法） YB/T376.1 耐火制品抗热震性试验方法（水急冷法） YB/T376.2耐火制品抗热震性试验方法（空气急冷法）
3术语和定义
下列术语和定义适用于本标准。 镁铝尖晶石砖 magnesia alumina spinel bricks 以镁砂、镁铝尖晶石或铝镁尖晶石为主要原料，经压制、烧成的耐火制品。
4分类与标记 4.1分类 4.1.1制品按MgO、Al.O:含量将其分为MLJ-80、MLJ-85、MLJ-90三个牌号。
注：牌号中M、L、J分别是镁、铝、尖的汉语拼音首字母，阿拉伯数字分别为氧化镁的质量分数。 4.1.2制品砖号按GB/T17912--1999分类。 4.2标记 4.2.1产品标记顺序为：产品名称、牌号、砖号和标准号。
示例：牌号为MIJ-80、砖号为B620的镁铝尖晶石砖标记为：镁铝尖晶石砖MLJ-80B620JC/T2036-2010
4.2.2产品应有热面标记，标记应符合GB/T18257—2000的要求。
1 JC/T2036—2010
5 技术要求 5.1产品的尺寸允许偏差与外观应符合表1的规定。
表1产品的尺寸允许偏差及外观质量
单位为毫米
指 标 ±2.0 ±1. 5 ± 1. 0 ≤0.5%
项 目长、高尺寸允许偏差
允许偏差度差
楔形砖大小头尺寸
扭曲缺角缺棱宽度<0.1 0.1~0.25
≤20允许 20
裂纹
不允许
>0. 25
注：特殊要求产品的尺寸允许偏差及外观质量可由供需双方商定。
5.2 产品的理化性能指标应符合表2的规定。
表2产品的理化指标
指 标 MLJ - 85 85±2.5
项 目
MLJ - 90 90±2.5 ≥5
MLJ - 80 80±2.5 ≥11
Mg0/ % Al. 03 / % SiO, / %
≥9 ≤1.5 ≥2.85 19 ≥45 ≥1 650 ≥100 ≥8
化学成分
体积密度/（g/cm*）
显气孔率/% 耐压强度/MPa
≥50
≥40
荷重软化温度T./℃
物理性能
950℃风冷 1100℃水冷
热震稳定性（次）
>6
≥10
提供实测数据
热膨胀率/%1
1热膨胀率的温度可由供需双方商定。 注：特殊要求产品的技术要求可由供需双方商定。
6 试验方法 6. 1 制样按GB/T7321的规定进行。 6.2产品尺寸偏差和外观质量的检验按GB/T10326一2001的规定进行 6. 3 MgO、Al.O3、SiO,的检验按GB/T5069的规定进行。 2 JC/T2036—2010
6.4 体积密度、显气孔率的检验按GB/T2997的规定进行。 6.5 耐压强度的检验可按GB/T5072的规定进行。 6.6荷重软化温度的检验按YB/T370的规定进行。 6.7 热震稳定性的检验按YB/T376.1，YB/T376.2的规定进行，其中YB/T376.2是仲裁检验方法。 6.8热膨胀率的检验按GB/T7320的规定进行。 7检验规则 7. 1 检验分类
检验分出广检验和型式检验。 7.1.1出厂检验
出广检验项目包括尺寸允许偏差及外观质量、化学分析、体积密度、显气孔率、耐压强度、荷重软化温度。 7.1.2型式检验
型式检验包括表1和表2的全部内容。有下列情况之一时，应进行型式检验： a)生产工艺或原材料有较大改变时： b)正常生产时，每年至少进行两次； c)停产半年以上，恢复生产时； d)出厂检验结果与上次型式检验结果有较大差异时； e)国家质量监督机构提出型式检验要求时。
7.2组批与抽样 7.2.1产品按同一类别组批，每批不超过150t。 7.2.2抽样按GB/T10325的规定进行。 7.3判定规则
产品的判定按GB/T10325进行。 8包装、标志、运输和贮存及质量证明书 8.1标志、包装、运输和贮存按GB/T16546进行。 8.2砖出厂时应附有质量证明书，质量证明书应包括：供方名称、需方名称、合同号、生产日期、产品名称、标准编号、牌号、砖号、批号、尺寸、外观及理化指标等内容。
3
