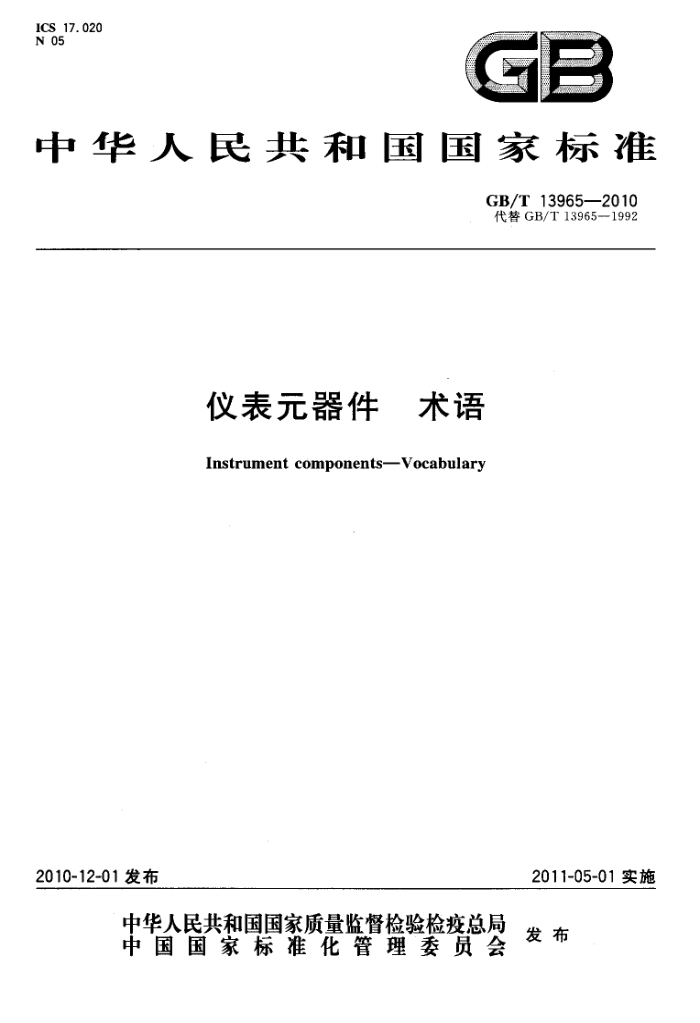

ICS 17.020 N 05
GB
中华人民共和国国家标准
GB/T13965—2010 代替GB/T13965--1992
仪表元器件 术语 Instrument components-Vocabulary
2011-05-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T139652010
目 次
前言 1 范围 2 机械元件 3 弹性元件…· 4 敏感元件· 5 机电元件、连接器、开关及熔断器 6 仪表电机·
m
22 32 60 96 105 111 124 125 125 143
仪器光源显示器件参考文献索引汉语拼音索引· 英文对应词索引
7 6 GB/T13965—2010
前言
本标准代替GB/T13965—1992《仪表元器件术语》。 本标准与GB/T13965—1992相比主要变化如下： a）对标准的结构进行了调整，将术语分为分类术语和性能参数术语； b) 根据仪器仪表技术的一些新进展，对仪表元器件术语作了适当的补充：
1）2.1中增加：
准双曲面齿轮副hypoidgearpair 准双曲面齿轮hypoidgear 曲线齿锥齿轮curvedtoothbevelgear 弧齿锥齿轮spiralbevelgear 平行轴齿轮副gearpairwithparallelaxes 交错轴齿轮副gearpairwithnon-intersectingaxes
2） 2.2中增加：
齿距累积偏差accumulatederroroverpitches 齿廓形状偏差toothprofileerror 螺旋线总偏差totalhelixerror 螺旋线形状偏差helixprofileerror
3） 3.1中增加：
恒力弹簧constantforcespring 4） 3.2中增加：
弹性螨变elasticcreep 5）4.2.1中增加：
硅压阻力敏元件siliconpiezoresistiveforcesensingelement 扩散硅力敏元件diffusedsiliconforcesensingelement 硅电容式力敏元件siliconcapacitiveforcesensingelement 硅蓝宝石力敏元件silicononsapphireforcesensingelement 集成力敏元件IC（integratedcircuit）forcesensingelement 金属电容式力敏元件metalcapacitiveforcesensingelement 谐振式力敏元件resonatorforcesensingelement
6）4.3.1中增加
双金属片热敏元件bimetalthermosensingelement PN结热敏元件P-Njunctionthermosensingelement 辐射式热敏元件radiationthermosensingelement 光电热敏元件photo-electricthermosensingelement 核磁共振热敏元件nuclearmagneticthermosensingelement
7）4.5.1中增加：
磁致伸缩敏感元件magnetostrictivesensingelement 8）4.6.1中增加：
红外吸收式气敏元件infraredabsorptiongassensingelement
IT GB/T13965--2010
光干涉式气敏元件lightinterferencegassensingelement 9）4.8.1中增加：
压敏电容器voltagedependentcapacitor 11）在第4章增加了射线敏感元件、纤维光学敏感元件和生物敏感元件相关术语； 12）6.1中增加：
开关磁阻电动机switchedreluctancemotor 自整角机selsyn 旋转变压器resolver
13）7.1中增加：
冷阴极荧光灯 cold cathode fluorescent lamp 电致荧光灯electroluminescentfluorescent
14）8.1中增加：
有机发光二极管显示器organiclightemittingdiode 薄膜场效应晶体管驱动液晶显示屏thinfilmfield-effecttransistordriverLCD 液晶微显示LCDmicrodisplay 柔性液晶显示flexibleLCD
c）修正了不恰当、不准确的术语，主要参考现有国家标准中的相关术语定义，协调统一，已在标准
正文中标示。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会归口。 本标准由沈阳仪表科学研究院、北京航空航天大学、大连理工大学、上海新风仪表接插件有限公司、
国家仪器仪表元器件质量监督检验中心、昆山双桥传感器测控技术有限公司负责修订。
本标准主要起草人：徐秋玲、樊尚春、张元良、王文襄、周永华、孙克、于振毅，本标准于1992年12月17日首次发布，本次为第一次修订。
IV GB/T13965—2010
仪表元器件 ：术语
1范围
本标准规定了仪器仪表用机械元件、弹性元件、敏感元件、机电元件、仪表电机、仪器光源及显示器件七类产品的名称、性能特性等方面的术语和定义。
本标准适用于仪表元器件的生产、使用、科研和教学等方面，作为统一技术用语的依据。 2机械元件 2.1机械元件分类术语 2.1.1
机械元件 mechanicalcomponent 在以信息流或信息变换为主的机械技术系统中，具有独立功能的机械零件或组件。它能完成：信息
的传递、变换、感受、运动件的承导、被测量的示值、记录、计数、构件的联结，以及阻尼、减震、调速、补偿等功能。 2.1.2
小模数齿轮finemodulegear 法向模数小于或等于1mm的齿轮。 [GB/T2363—1990]
2.1.3
渐开线齿轮 involutecylindrical gear 一个圆柱齿轮，其端面上的可用齿廓是一段渐开线。 [GB/T3374-1992]
2.1.4
摆线齿轮 cycloidal gear 齿廓为准确的（或近似的）摆线形状的圆柱齿轮。 [GB/T3374——1992]
2.1.5
钟表齿轮 watchgear 又称修正摆线型面齿轮。 轮齿的上齿面为低于摆线型面的圆柱面，下齿面为内摆线型面。
2.1.6
圆柱齿轮 cylindrical gear 分度曲面为圆柱面的齿轮。 [GB/T3374---1992]
2.1.7
直齿圆柱齿轮 spurgear 又称直齿轮或正齿轮齿线为分度圆柱面直母线的圆柱齿轮。 [GB/T3374-—1992] GB/T13965-2010
2.1.8
斜齿圆柱齿轮 helicalgear 又称斜齿轮singlehelicalgear 齿线为螺旋线的圆柱齿轮。 『GB/T3374---1992]
2.1.9
内齿轮internal gear 齿顶曲面位于齿根曲面之内的齿轮。 [GB/T3374—1992]
2.1.10
轴齿轮shaftgear 与转轴做成体的齿轮。
2. 1.11
扇形齿轮 sectorgear 不连续运转的齿轮副中，大齿轮的工作转角较小（小于120°)时，切去不工作的轮齿部分，面是扇形
的齿轮。 2.1.12
锥齿轮bevel gear 分度曲面为圆锥面的齿轮。 ［GB/T3374—1992]
2.1.13
直齿锥齿轮 spurbevelgear,straightbevelgear 齿线为分度圆锥面直母线的锥齿轮。 [GB/T3374--1992]
·2.1.14
斜齿锥齿轮 helical bevel gear 产形冠轮土的齿线是不通过锥顶的直线的锥齿轮。 ［GB/T3374-1992]
2.1.15
冠轮 论crowngear 分锥角为90°的锥齿轮。 ［GB/T3374---1992]
2.1.16
端面齿轮 contrate gear 用于与圆柱齿轮啮合的顶锥角及根锥角均为90°的锥齿轮或准双曲面齿轮。 ［GB/T3374--1992]
2.1. 17
非圆齿轮 non-circular gear 分度曲面不是旋转曲面的齿轮。它和另一个齿轮组成齿轮副以后，在啮合过程中，其瞬时角速度比
按某种既定的运动规律而变化。
[GB/T3374—1992]
2 GB/T13965—2010
2.1.18
椭圆齿轮ellipticalgear 分度曲面是椭圆柱面（或卵圆柱面）的非圆齿轮。 [GB/T3374—1992]
2. 1. 19
无侧隙齿轮 gear without backlash 又称消隙齿轮。 由两个齿形参数相同的齿轮组成，其一中间具有与轴联结的轮毂，轮毂外圆上滑配另一齿轮，两齿
轮间装有消隙弹簧，将方向相反的切向力分别加于两齿轮上，使其产生错位而消除啮合时侧向间隙的齿轮组件。 2.1.20
标准齿轮standardgear 又称非变位或零变位齿轮。 切齿刀具中线与工件分度圆相切时加工的齿轮。
2.1.21
变位齿轮 gears with addendum modification 又称修正齿轮。 切齿刀具中线不与被加工齿轮分度圆相切时加工的齿轮。刀具中线位于分度圆外侧时为正变位；
刀具中线与分度圆相交时为负变位。 2.1.22
平行轴齿轮副gearpairwithparallelaxes 两轴线互相平行的齿轮副。 [GB/T3374—1992]
2.1.23
直齿圆柱齿轮副 spurgearpair 由两个配对的直齿轮组成的平行轴齿轮副。 [GB/T3374—1992]
2.1.24
平行轴斜齿轮副 parallelhelical gearpair 两相啮合的斜齿圆柱齿轮组成的平行轴齿轮副。
2.1.25
交错轴齿轮副 gear pair with non-intersecting axes 两轴线不平行、也不相交的齿轮副。 [GB/T3374—1992]
2.1.26
交错轴圆柱斜齿轮副 Jcrossed helical gear pair 由两个配对的斜齿圆柱齿轮组成的交错轴齿轮副。 [GB/T3374—1992]
2.1.27
锥齿轮副bevelgearpair 一对轴线相交的锥齿轮。 ［[GB/T3374—1992］
3 GB/T13965-2010
2.1.28
非圆齿轮副 non-circular gear pairs 由非圆齿轮组成的齿轮副。 ［GB/T3374—1992]
2.1.29
标准齿轮副 standard gear pair 又称非变位齿轮副。 由一对标准齿轮组成的齿轮副。
2.1.30
变位齿轮副 X-gear pair 至少包含一个变位齿轮的齿轮副。 ［GB/T3374—1992]
2.1.31
高变位圆柱齿轮副gearpairwithreferencecentredistance 名义中心距等于标准中心距的变位齿轮副。 ［GB/T3374-—1992]
2.1.32
角变位圆柱齿轮副gearpairwithmodifiedcentredistance 名义中心距不等于标准中心距的变位齿轮副。 [GB/T3374—1992]
2.1.33
准双曲面齿轮副hypoidgearpair 一对轴线交错、圆锥形或近似于圆锥形的齿轮。 [GB/T3374--1992]
2.1.34
准双曲面齿轮 hypoidgear 准双曲面齿轮副中的任何一个齿轮。 [GB/T3374—1992]
2.1.35
曲线齿锥齿轮 curved tooth bevel gear 产形冠轮上的齿线是某种平面曲线的锥齿轮。 [GB/T3374—1992]
2.1.36
弧齿锥齿轮 spiral bevel gear 产形冠轮上的齿线是圆弧的锥齿轮。 ［GB/T3374—-1992]
2.1.37
齿轮系geartrain，trainofgears 两个以上齿轮副组成的齿轮传动系统称齿轮系，简称轴系。
2.1.38
定轴轮系fixed shaftgeartrain 轮系运转时，各齿轮几何轴线的相对位置不变的轮系。
