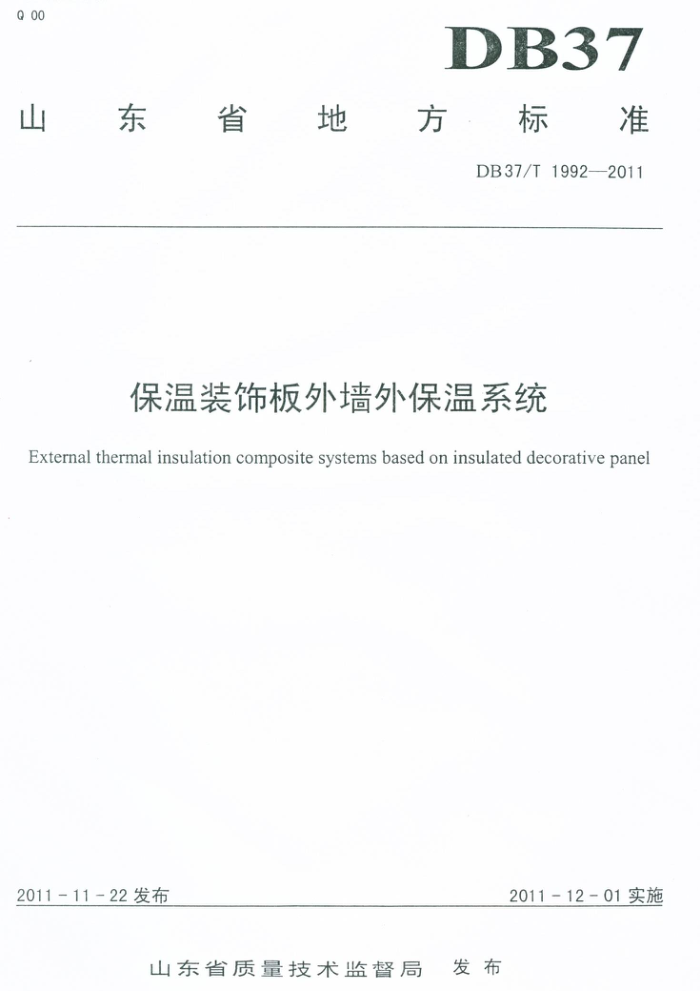

Q00
DB37
山东省地 方标准
DB37/T1992—2011
保温装饰板外墙外保温系统
Externalthermal insulation composite systemsbased on insulateddecorativepane
2011-11-22发布
2011-12-01实施
山东省质量技术监督局 发布 DB37/T1992—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由山东省质量技术监督局提出。 本标准起草单位：山东省建筑科学研究院、山东省建筑节能发展促进中心、山尔巴大利化学建材有
限公司、山东博信工贸有限公司、山东墙冠建材科技有限公司、山东天硕新型墙材有限公司、山东华德隆建材科技有限公司。
本标准主要起草人：孙洪明、吴美升、曹杨、张新玉、韩亚伟、王国欢、郑光明、吴理侃、元宝胜、 赵德存、康旭、魏振波。 DB37/T1992—2011
保温装饰板外墙外保温系统
1范围
本标准规定了保温装饰板外墙外保温系统产品的术语、定义、分类和标记、要求、试验方法、检验规则以及产品的标志、包装、运输和贮存。
本标准适用于以混凝土或砌体为基层墙体的新建、扩建民用建筑采用的保温装饰板外墙外保温系
统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1766 色漆和清漆涂层老化的评级方法 GB/T 1771 色漆和清漆耐中性盐雾性能的测定 GB/T1865 色漆和清漆人工气候老化和人工辐射曝露 滤过的氙弧辐射 GB/T3186 色漆、清漆和色漆与清漆用原材料取样 GB/T6342 泡沫塑料与橡胶线性尺寸的测定 GB/T 6343 泡沫塑料与橡胶表观密度的测定 GB8624 建筑材料及制品燃烧性能分级 GB/T8810 硬质泡沫塑料吸水率的测定 GB/T 8811 硬质泡沫塑料 尺寸稳定性试验方法 GB/T8813 硬质泡沫塑料压缩性能的测定 GB/T9265 建筑涂料涂层耐碱性的测定 GB/T9274 色漆和清漆耐液体介质的测定 GB/T9286 色漆和清漆漆膜的划格试验 GB/T9780 建筑涂料涂层耐沾污性试验方法 GB/T10294 绝热材料稳态热阻及有关特性的测定防护热板法 GB/T10295 绝热材料稳态热阻及有关特性的测定热流计法 GB/T13475 绝热稳态传热性质的测定标定和防护热箱法 GB/T14683 硅酮建筑密封胶 GB/T17671水泥胶砂强度检验方法（ISO法） JC/T907混凝土界面处理剂 JG149 膨胀聚苯板薄抹灰外墙外保温系统 JGJ110 建筑工程饰面砖粘结强度检验标准 JGJ144 外墙外保温工程技术规程 DB37/T1887—2011岩棉板外墙外保温系统 DB37/T1995-2011改性酚醛泡沫板外墙外保温系统 DB37/T1992——2011
3术语和定义
下列术语和定义适用于本文件。
3. 1
保温装饰板外墙外保温系统固定于建筑物外墙外侧的保温装饰一体化产品，由保温装饰板、胶粘剂、密封胶、锚固件、填缝材
料等组成。其基本构造见表1及表2。
表1 保温装饰板外墙外保温系统基本构造（W型保温装饰板）系统基本构议
构造示意图
①基层墙体
②胶粘剂
?
③保温装饰
4
5
④锚固件
③填缝材 美
密封胶
表2 保温装饰板外 外保温系统基本构造（Y型保温 饰板+防火隔离带）
+
系统基本构 ①基层墙体 ②胶粘剂
购造示意图
①
2 2
③保温装饰
④锚固件 ③填缝材密封胶
0
②防火隔离带（W型保温装饰板）
3. 2
基层保温装饰板外墙外保温系统所依附的外墙。
3.3
保温装饰板在工厂预制成型，由保温材料、带饰面层的面板复合而成，必要时可增加底衬，具有保温和装饰功
2 DB37/T1992—2011
能的板状制品。 3. 4
面板复合在保温材料表面，在保温装饰板中起增强作用的构造层。面板可采用硅酸钙板、水泥压力板等
无机板，也可采用具有天然装饰功能的薄型石材或在保温板表面经工厂流水线直接制备的聚合物砂浆层。 3.5
胶粘剂专用于把保温装饰板粘贴到基层墙体上的聚合物水泥砂浆。
3.6
界面砂浆用以改善基层或保温层表面料 粘结性能的
浆
3. 7
密封胶具有良好的耐候性能， 用于 干保温装饰板缝密封 的材料。
3.8
填缝材料对保温装饰板之间的分隔缝进行填充的保温材料
3.9
锚固件用于将保温装饰板固定于基层上的专用固定件
3.10
防火隔离带种水平或垂直设置在建筑外墙外 保温系统中，由W型保温 装饰板 构成，具有一定宽度的建筑外墙
外保温防火构造，
4分类与标记
4.1分类
保温装饰板按保温材料种类分为：有机型（标记为Y）无机型（标记为W）。 Y型：保温材料为模塑聚苯板（简称EPS板）挤塑聚苯板（简称XPS板）、硬泡聚氨酯板（简称PU
板）、改性酚醛泡沫板（简
板）
W型：保温材料为岩棉。 4.2产品标记
系统标记由系统代号、保温材料类型和保温材料种类组成： 2S0□
保温材料种类保温装饰板类型保温装饰板外墙外保温系统
示例1：ZS——岩棉 保温材料为岩棉的W型保温装饰板外墙外保温系统：示例2：ZS—P--PF板保温材料为改性酚醛泡沫板的Y型保温装饰板外墙外保温系统。
3
