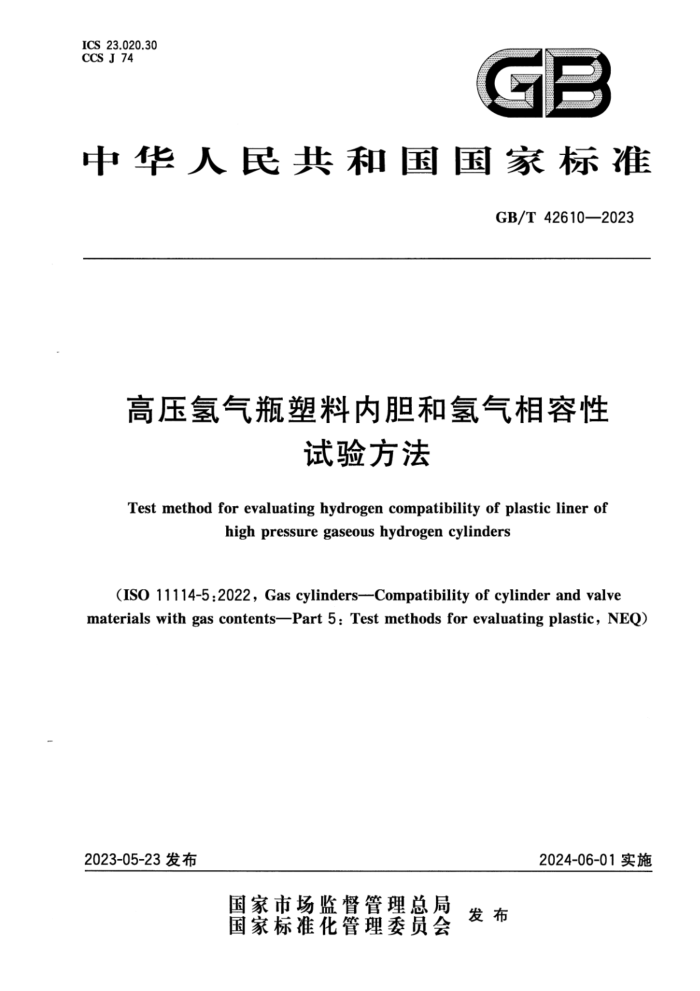

K8 23.020.30 CCSJ74
中华人民共和国国家标准
GB/T42610—2023
高压氢气瓶塑料内胆和氢气相容性
试验方法
Test method for evaiuating hydrogen cpatibilnty of plastic lmer of
high pressure gasenus hydrogen zylinders
(Is0 11114-5 2022, Gas tylinders--Conpatibiity of cylinder and walve materials with gas ontents--Prt 5: Test methods for evaluating plastic NEQ)
2024-06-01 买
2023-05-23发布
国家市场监督管理总局国家标雅化管理委员会
发布 GB/T42510--2023
目 次
囍寳 1画 2爆荐性引用文件 3术语宝义湘梦号 4 遥用婴求 5试验条件 6诚验方楼诚验报告财录A《资料性》复气修激试感装登主体基本结神 40
*
3
2
2
10 GB/T42610--2023
前 言
本文件技膜GB/T1.1--2020%标准化工推导厕第1部分：标猫化文件的结构潮趣草规则的规庭超草。
本文件修考ISO11114-52022气瓶气版和钢门材料与气体的相客性第5部分：评估整料内照的试验方然惠章致性誉度为非等技。
请生意本文件的茶整内容间能游及专利。本文静的发布机树不欢整识别专利的童在。 本文件由全国气瓶标浩化技术类质会AC门C1）爆出并归口本文件南草单位：新江大学，国家市场监督管理总局特种设餐安全监察服，中特种设备检测研究
院、大连额炉乐力容馨检验检美研究有限公司，北京潜利森科技有限公司，合配运用机械研究院有限公司、术辉实验，新江公特种设备科学研究院、北京天婚工业有服公司，中材料技（苏州）有限公司。 山东奥指新德察科技股份有限公司，中集安瑞科控成有限公司，桥山市南游区华商银安全促进中心海市特种设备监督检发技术研究院。
本文件主超学人都体洋，彩文珠、诺军、常家指、黄强华，尊柯，岩、验保国城武林，李意风范志超、韩衫烤、韩泳、意婚、杨观高、石风文，美将、白江饰、新英、戴要菜。 GB/T42610-2023
高压氢气瓶塑料内胆和氢气相容性
试验方法
1 滋圖
本文件规定了高压氢气瓶塑料内氢气相容性试验的通用要求、试验条件，试验方法利试验报售。 本文件适用于存介质为氢气，工作摄度不低于一40C且不高于85C的高压氧气瓶用翘料内胆
和氢气的相容性试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对成的服本适用于本文件不注日期的用文件，其最新版本《包括所有的替改单）适用于本文件。
GB/T1033.1 遵料菲寇沫塑科密度的测定第1部分漫演法、液体比激瓶法和薄定法 GB/T 1040.1 塑料 拉伴性能的测定第1部分：总购 GB/T 1040.2 塑料拉性能的测定第2部分：旗塑和挤塑翻料的试验条件 GB/T5163 烧结金属材料（不包括摄质合金）可透性烧结金属材料密度、含油率和开孔率
的测定
GB/T 5330.1 工业用金属丝筛网和金属丝端网网孔尺寸与金展丝直径银合选择指南第1 都分：避则
GB/T5832.1 气体分新 微屋水分的测定第1部分：电解沃 GB/T5832.2 汽体分析微量水分的测定第2部分：露点法 GB/T6285 气体中徽量氧的测定电化学法 GB/T13005 气瓶术语 GB/T28726 气体分析氮离子化气相色谐法 GB/T29729 复系绕安全的集本婴求 GB/T 34542.1 复气饰存输送察统第1部分：通用要求 GB/T37244 质子交换膜燃料电池汽车用燃料氢气
3术语、定义和特号
3.1术语和定义
GB/T13005界定的以及下残术语和定义适用于本文件。 3.1.1
塑料内題plastie liner 外部练缆碳好维增强层，用于密封气体，按不承受压力载荷进行设计的内层塑料壳体。
3.1.2
无罐塑料内胆 seamlessplasticliner 采用一体成型、没有拼接煤缝的科内胆。
n GB/T42610-2023
3.1.3
焊接馨料内鱼weliedplastiner 有饼按爆整的想料内胆
3.1,4
蒙池blister 亲合中形美间气#的品证快者。
3.1.5
公泰工作力 nominalworkirxg presure 高压复气在基准摄宝15）下的限定充装压方，
32特号
下刻符导语用于本文件。 3 圆片试样厚度城 ? 气版公称工作压力，MPa, P 甜料的气体静添系数：2ol+做/（m&*Pa）： S 诊造武验时试祥摩露于银气的菜面积，加 AA 参透试验时就样高压树与低压健的压方慈， AQ
稳定游滋时气体的传辅，双/%。
Ae
4道用要求
4.1高压盒气照塑料内随氢气相容性试验包插盟料内腿材料试验和气瓶内期试验。整料内整材刻成验包活绒气修送试验、物班性能试验、拉神性感试验，氧气循环试验和氢气老化试验，气感内照试验包括报限惠度#避试酸，内器图和教游试验试验流糕加国1所示。 4.2急气相馨性试验装置放按照GB/T24729新GB/T34542.1避行总体设计，安装调试和使用管理。 年3氢气相容性试验装爱中不应存在然与被测样品相互作用成会污染试然气环痛的杂质成分，
5诚验条料 5.1气林 511氧气康满足GB/T4的求 5.12复气情性气体纯度299.999%， 5置换乐之！试验落，应用氮气欢情性气体这换试酸票您和供盆管质系续，再用然气置换，氧人盒气萌，成检测试验恶选为氧气的体积分数，其值皮小于成等于1%，置携鞋东时，试验系统内氧气的体积分教应小于等于1×10-，水的体分数版小于成等于5X10-， 5.2.2氧气含量盘接GB/T267减GB/T8285的规定检真，水含量度接GB/T5832.1惑 GBT58S2.2的定检测。 52.3试验用氟气量换气体和进换程序分别得合51.1.5,1.2和5.2.1的规定，月试验系能内氧气和水的含觉在诞续3次测试中净满足5名1的摄求时，个月内不价暴检#试验亲统内的氧气瓶水食意。
2 BFT42510-2023
高丽气器科陶气都啤设
凯颗有胞戴
蒸料房消村刻险
就伴：
实辉
就5个
o
a
气1个）
喜材12 额：8争 #热美： 每酸年头：平
都会换购：花公 然道合爱路
第一楼教传管能诚意
高气老批城
轻油
惠售验
路一
手含额
wx合e
景
融
#
二级
智气医票
婴想通能诚 赶动秘您##
料佳医业化馆
承含额
价能
M
魔1高压气摄盟料内和复气相睿性械酸程
8斌盈方露家翻馨肉树料斌验我1夏求泰1.1.无健#料内旺盛证行每材试酿，#您科内妞皮进行体材试酸和鲜套接美试整美112还精诚登应在网一内照的两个孩教菌处成样，在一个费面轻落茶尚每临0爱然气款避诚样#1个照性做成样：生身个餐面延搭环肉年用1最个技体花祥潮骨餐气意化试群，#2系
无爆料内在简都攀面闲老魔大子m
辉按意料内照：营有一道环向接换美时在储体商婚与馨接草之间的中间都位联祥：合有两道环面孵找按头时，在觉体中都康祥，餐商阅惠做大子0
13对于辉孩随料内题，在好植杯按头经活环真然版1原6个拉样性样和家气意化就牌，对于食合家战的欢盘内租，在每道合续美成6拿拉种生试样精千就气营化武样，政祥部都位如图多所示。联祥时庭确保尊能成合楼线位于就祥中部
2 GB/T42610—2023
氢气渗透试样物理性能试样 力学性能试样氢气老化试样
6
氢气渗透试样
力学性能试样
物理性能试样
氢气老化试样
>200mm
BB
AA
B
无缝塑料内胆
B 埋接接头C 力学性能试样
氢气渗透试样物理性能试样 力学性能试样氢气老化试样
氧气渗透试样
OC oo
物理性能试样
氢气老化试样
B
-U
BB,CC
AA
焊接塑料内胆（含有一道环向焊接接头）
焊接接头氢气渗透试样物理性能试样 力学性能试样氢气老化试样
c
D
力学性能试样！ 焊接接头
>200
氢气渗透试样
力学性能试样
物理性能试样
氢气老化试样
I 4
1 D
-0
BB
AA,CC,DD
B
焊接塑料内胆（含有两道环向焊接接头）
氢气渗透试样物理性能试样
力学性能试样氢气老化试样
C
D
合模线
合模线
>200
学性能试样氢气老化试样
D
响
0
/氢气老化试样力学性能试样
合模线
合模线
A向,C-C
B向,DD
D
吹塑内胆（含有四道合模线）
图2塑料内胆材料试验取样位置
6.1.1.4试样表面不应存在褶皱、折痕、夹杂、孔隙及其他缺陷。 6.1.1.5 试样应在干燥环境中妥善保存。 6.1.2 氢气渗透试验 6.1.2.1取样 6.1.2.1.1宜采用直径为(78士1)mm的圆片试样，试样与氢气接触区域的直径应大于或等于25mm，试样厚度取内胆厚度。
4 GB/T 42610—2023
6.1.2.1.2同一内胆材料应准备12个氢气渗透试样，分三组，每组4个。 6.1.2.1.3试验前应将试样放置在绝对压力为1000Pa～5000Pa、温度为65℃的真空干燥箱内，直至试样在24h内的质量损失小于0.1%。 6.1.2.2试验装置 6.1.2.2.1氢气渗透试验装置主体基本结构参见附录A。 6.1.2.2.2 2金属丝筛网的网孔尺寸应小于或等于0.15mm，筛分面积百分率应大于或等于35%，金属丝直径应按GB/T5330.1的规定选取。 6.1.2.2.3烧结金属支撑件的开孔率应大于或等于40%。试验前应按GB/T5163的规定对烧结金属支撑件的开孔率进行标定。 6.1.2.2.4每进行一次氢气渗透试验，宜更换密封圈。 6.1.2.2.5 5温度控制装置的控制精度应不低于士1℃，压力控制装置的控制精度应不低于试验压力的 ±1%。 6.1.2.3试验程序 6.1.2.3.1 试验前应按5.2.1的规定置换试样高压侧腔体。 6.1.2.3.2 每组试样分别在以下温度和压力条件下进行氢气渗透试验：
a) （55士1)℃，1.15倍气瓶公称工作压力；
（15士1)℃，1.0倍气瓶公称工作压力； c) （55士1)℃，0.1倍气瓶公称工作压力； d）（15士1)℃，0.1倍气瓶公称工作压力。
b)
6.1.2.3.3在规定的试验温度下，对试样高压侧加压至规定的试验压力，温度和高压侧压力稳定后，测量试样低压侧的氢气传输速率，在非稳态阶段至少每10min采样1次，在稳态阶段至少30min采样 1次，直至在超过24h的时间内，氢气传输速率的最大偏差小于或等于士1%。记录低压侧氢气传输速率与时间关系曲线，如图3所示。 6.1.2.3.4低压侧氢气传输速率测量方法包括但不限于：
a）测量低压侧的氢气浓度变化； b）测量低压侧的气体压力变化； c）测量低压侧的气体体积变化； d）采用其他等效方法。
6.1.2.3.5试验结束后试样高压侧的泄压速率应不小于实际使用时气瓶最大放氢气速率的1.2倍。 6.1.2.3.6试验结束后应检查并记录试样表面是否存在鼓泡及其他缺陷，在试验前和试验结束48h后应分别测量并记录试样质量。 6.1.2.3.7每组试样应按图1的试验流程，分别在氢气循环试验前和氢气循环试验结束48h后进行氢气渗透试验。 6.1.2.3.8按公式(1)计算氢气渗透系数：
P.=40. B
..(1)
'SA
5
