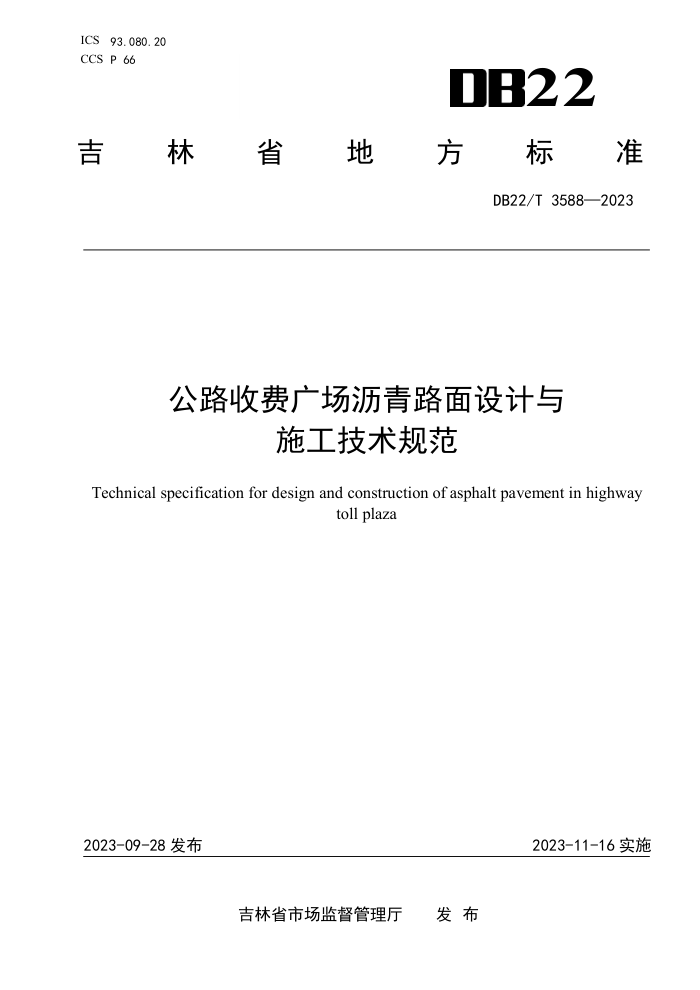

ICS 93.080.20 CCS P 66
DB22
吉林省地 方标准
DB22/T 3588—2023
公路收费广场沥青路面设计与
施工技术规范
Technical specification for design and construction of asphalt pavement in highway
toll plaza
2023-09-28发布
2023-11-16实施
吉林省市场监督管理厅 发布 DB22/T3588—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由长春建业集团股份有限公司提出。 本文件由吉林省交通运输厅进行归口。 本文件起草单位：长春建业集团股份有限公司、哈尔滨工业大学、吉林省交通规划设计院、吉林省
公路管理局。
本文件主要起草人：魏利德、王龙、解晓光、李冰、陈昭、陈世达、易军艳、孙志伟、姜婷婷、刘畅、曲云达、李佳书、王东升、张锋、李豫楠。
I DB22/T3588—2023
公路收费广场沥青路面设计与
施工技术规范
1范围
本文件规定了公路收费广场沥青路面的材料、设计、施工、质量管理与检查验收。 本文件适用于新建、改（扩）建、养护工程的公路收费广场沥青路面的设计和施工。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG3430 公路工程土工试验规程 JTG 3450 公路路基路面现场测试规程 JTG 5210 公路技术状况评定标准 JTG 5421 公路沥青路面养护设计规范 JTG D40 公路水泥混凝土路面设计规范 JTG D50 公路沥青路面设计规范 JTG E20 公路工程沥青及沥青混合料试验规程 JTG E42 公路工程集料试验规程 JTG/T F20 公路路面基层施工技术细则 JTG/T F30 公路水泥混凝土路面施工技术细则 JTG F40 公路沥青路面施工技术规范 JTGF80/1 公路工程质量检验评定标准 JTGH10公路养护技术规范 DB22/T2980 橡胶粉改性沥青及其混合料应用技术规范 DB22/T3029 公路沥青路面柔性基层设计与施工技术指南 DB22/T5051 城镇道路温拌橡胶沥青混合料技术标准
术语和定义
3
JTGD40、JTGD50界定的以及下列术语和定义适用于本文件。
3. 1
复合式路面 jcompositepavement 面层由两层不同材料类型和力学性质的结构层复合而成的路面。 [来源：JTGD40-2011,2.1.6]
3. 2
橡胶SBS复合改性沥青 frubber SBS compound modified asphalt 将橡胶粉、添加剂和SBS作为改性剂添加到基质沥青中，经高温、剪切和发育等作用制成的黏结材
料。
1 DB22/T3588—2023
3. 3
收费广场 toll plaza 布设在收费站前后一定范围内，用于满足公路收费所需要的路面。
3. 4
收费广场车道 toll lane 收费岛中线将收费广场分为若于条形区域，每个条形区域视为一个收费广场车道。
缩略语
4
下列缩略语适用于本文件。 AC：密级配沥青混凝土（AsphaltConcrete） ATB：密级配沥青稳定碎石（Asphalt-TreatedBase） IRI：国际平整度指数（InternationalRoughnessIndex） PCI：路面破损状况指数（PavementConditionIndex） SBS：苯乙烯-丁二烯-苯乙烯嵌段共聚物（Styrene-Butadiene-StyreneBlockCopolymer） SMA：沥青玛蹄脂碎石混合料（StoneMatrixAsphalt）
5 材料
5.1黏结料 5.1.1 收费广场ATB的黏结料宜采用A-70号，技术指标应满足JTGF40和DB22/T2980中的规定。 5.1.2 上、下面层沥青混合料宜采用橡胶SBS复合改性沥青，技术指标见表1。
表1 橡胶SBS复合改性沥青技术要求
技术指标
技术要求 60~75 ≥25 ≥70 1~4 ≥240 ≥99 ≥85 ≤5.5 ≤±1.0 ≥70 ≥10
试验方法 JTG E20T 0604 JTG E20 T0605 JTG E20 T 0606 JTG E20 T 0625 JTG E20 T 0611 JTG E20 T 0607 JTG E20 T 0662 JTG E20 T 0661 JTG E20 T 0610 JTG E20 T 0604 JTG E20 T 0605
针入度25℃，100g，5s/0.1mm 延度5℃，（5cm/min）/cm
软化点T/℃ 布氏旋转粘度180℃/Pa·s
闪点/℃ 溶解度/% 弹性恢复25℃/%
离析，48h软化点差/℃
旋转薄膜加热试验 (163℃,75min) 旋转薄膜加热试验 (163℃,75min)
质量损失/%
针入度比/% 残留延度（5℃）／cm
5. 2 粗集料 5.2.1 沥青混合料用粗集料宜采用玄武岩、辉绿岩或安山岩等硬质石料加工， 颗粒形状接近立方体，
2 DB22/T3588—2023
宜采用反击式破碎设备生产， 5.2.2沥青混合料所用粗集料各档的规格应满足JTGF40中的规定。 5.2.3粗集料应洁净、干燥、表面粗糙，技术要求见表2。
表2沥青混合料用粗集料技术要求
技术指标石料压碎值/% 洛杉矶磨耗损失/% 表观相对密度
上面层 ≤20 ≤22 ≥2.7 ≤1.8 ≤10 ≤15 ≤12 ≤18 ≤1 ≤3 ≥5 ≥42
下面层、柔性基层
试验方法 JTG E42 T0316 JTG E42 T 0317 JTG E42 T 0304 JTG E42 T 0304 JTG E42 T 0314
≤22 ≤25 ≥2.65 ≤2.0 ≤12 ≤18 ≤15 ≤20 ≤1 ≤3 ≥4
吸水率/% 坚固性
针片状颗粒含量（混合料）/%
其中粒径大于9.5mm/% 其中粒径小于9.5mm/% 水洗法<0.075mm颗粒含量/%
JTG E42 T 0312
JTGE42T0310 JTG E42 T 0320 JTG E42 T 0616 JTG E42 T 0321
软石含量/% 与沥青的粘附性/级
磨光值
注：粗集料与沥青的粘附性应符合本表的要求，当使用不符要求的粗集料时，应在沥青混合料或沥青中掺加一定量
的外加剂，如消石灰、水泥和耐热、耐水、长期性能好的抗剥落剂，提高沥青混合料的水稳定性能。掺加外加剂的剂量由沥青混合料的水稳定性检验确定，
5.3细集料
5.3.1沥青混合料用细集料应采用机制砂，母岩宜采用石灰岩等碱性或中性石料，机制砂应洁净、干燥、无风化、无杂质。 5.3.2机制砂技术指标应满足JTGF40中的规定， 5.4填料
技术指标应满足JTGF40中的规定。 6 路面设计 6.1新建路面 6.1.1 资料收集 6.1.1.1 根据交通量分析与预测结果，按照ITGD50确定设计交通荷载等级。 6.1.1.2调查路基特点，查明土质路基于湿类型。 6.1.2 结构组合设计 6. 1.2.1 依据交通荷载、路基状况、使用经验、气候条件、水文地质、材料供应和主线路面结构等，选定路面材料类型和结构层厚度，各结构层压实最小厚度与适宜厚度宜满足JTGD50中的规定。
3
