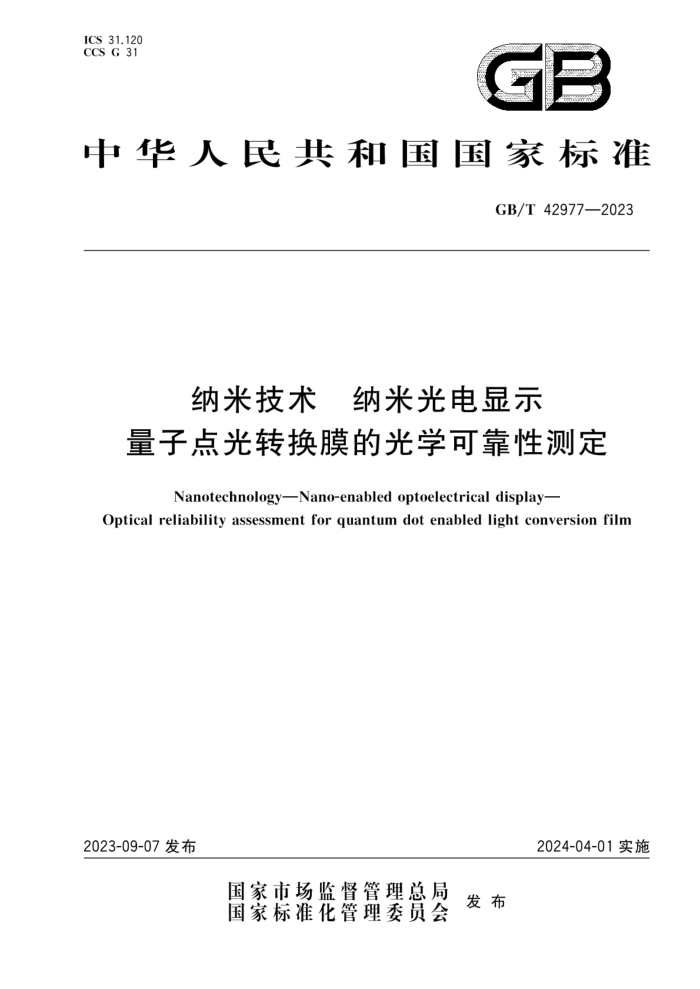

ICS31.120 CCS G 31
GB
中华人民共和国国家标准
GB/T42977—2023
纳米技术 纳米光电显示
量子点光转换膜的光学可靠性测定
Nanotechnology—Nano-enabled optoelectrical display-
Optical reliability assessment for quantum dot enabled light conversion film
2024-04-01实施
2023-09-07发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T42977—2023
目 次
前言引言
范围规范性引用文件
1 2
3 术语和定义 4 仪器和设备 5 光学可靠性试验条件 6 测试样品
.
光学可靠性试验操作程序 8 光学性能测试方法与数据处理 9
7
光学可靠性判定指标 10 测量不确定度 11 测试报告附录A（资料性） 光学可靠性测定报告模板参考文献 GB/T 42977—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国科学院提出。 本文件由全国纳米技术标准化技术委员会（SAC/TC279)归口。 本文件起草单位：纳晶科技股份有限公司、国家纳米科学中心、杭州英诺维科技有限公司、深圳
TCL新技术有限公司、南开大学、广东普加福光电科技有限公司、武汉珈源同创科技有限公司、北京北达聚邦科技有限公司、海信视像科技股份有限公司、胜科纳米（苏州）股份有限公司、TCL华星光电技术有限公司、北京理工大学、致晶科技（北京)有限公司、南方科技大学、中国计量大学。
本文件主要起草人：康永印、刘忍肖、罗飞、葛广路、李俊凯、许怀书、季洪雷、庞代文、李阳、朱东亮郭海清、刘卫东、赵飞、穆琳佳、乔明胜、冯艳丽、钟海政、柏泽龙、孙小卫、刘祖刚。
I GB/T42977—2023
引言
量子点由于具有宽带吸收、窄带发射、发射波长连续可调等优异的发光特性，已在新型显示产业领域实现规模应用。装配了量子点光转换膜背光组件的液晶显示（LCD)器件色域的典型值可达100% NTSC（参考色空间CIE1931)以上，国内外多家终端显示厂商已推出量子点新型显示器件产品，带动了量子点材料、光学膜、新型显示器件产业全链条的快速发展。量子点光转换膜的光学可靠性是终端显示器件应用性能满足产业要求的必要前提条件，是量子点光转换膜厂商、显示器件终端厂商等产业链条上下游对产品质量控制、采购时进行规格评价和验收的依据，建立标准化的光学可靠性测定方法，形成产业一致认同的加速老化性能评价基础依据：必将有助于促进量子点显示产业的高质量规范发展。本文件基于我国纳米光电显示产业发展现状，契合标准在产业领域推广应用场景，兼顾我国在量子点新型显示领域的技术优势，给出了量子点光转换膜的光学可靠性测定方法。 GB/T42977—2023
纳米技术纳米光电显示
量子点光转换膜的光学可靠性测定
1范围
本文件给出了量子点光转换膜（Q-LCF)的光学可靠性测定方法和可靠性判定指标。 本文件适用于液晶显示器件用量子点光转换膜的光学可靠性测定，其他具有光转换作用的膜材参
照执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.22 环境试验第2部分：试验方法试验N：温度变化 GB19510.1一2009灯的控制装置第1部分：一般要求和安全要求 GB/T42976一2023纳米技术纳米光电显示量子点光转换膜光学性能测试方法
术语和定义
3
GB/T42976一2023界定的以及下列术语和定义适用于本文件。
3.1
光学可靠性 optical reliability 产品在规定的条件下和规定的时间内，完成规定光学性能的能力。 ［来源：GB/T33721—2017,3.2，有修改］
3.2
无效边 hinvalid edge 量子点光转换膜出现光学性能明显衰退而失效的边缘区域，
4仪器和设备
4.1可靠性试验平台设备 4.1.1概述
量子点光转换膜的光学可靠性测定试验按有无光照射加速老化试验条件分为光照试验和储存试验。光照试验在光照试验平台上进行，储存试验在储存试验平台上进行。
1 GB/T 42977—2023
4.1.2光照试验平台 4.1.2.1结构
光照试验平台结构如图1所示，由增亮膜、样品台和背光系统组成。增亮膜、样品台和背光系统三者从上到下依次叠放，有同一法线
888 888788 8
X8 -
标引序号说明： 1—增亮膜； 2—-测试样品； 3——样品台（光学薄板）； 4———样品台（支撑件）； 5背光系统（背光）： 6-—背光系统（散热板）。
图1光照试验平台结构示意图
4.1.2.2增亮膜
增亮膜的规格应与使用方协商达成一致，且在规定的寿命期内使用。 4.1.2.3样品台
样品台包括支撑件与光学薄板。支撑件支撑起光学薄板，使其与背光源形成一定距离，支撑件材质
选择黑色反射率低的耐热材料，如橡胶等。光学薄板应采用玻璃薄板或扩散板等透明板或显示器件中常用光学板，规格应与使用方协商达成一致。
注：样品台的主要功能是在背光源正上方承载样品及增亮膜。支撑件用来调节测试平台亮度与亮度均匀度，也能
降低背光源产生的热量直接传至样品台。
4.1.2.4背光系统
背光系统由背光控制装置、散热板与背光组成。背光控制装置的输出功率应可调，且可控制背光开关，符合GB19510.1一2009的规定。散热板一般为散热金属板，用于背光散热，降低背光长时间工作带来的温升对光学测试平台的影响。背光应采用与应用量子点光转换膜的显示设备一致的LED光源，一般宜采用峰值波长为447.5nm土2.5nm，半峰宽不大于20nm的光源，背光直接照射到测试样品表面的平均辐射照度设置背光强度，设置条件宜选用表1光源组件参数，其他设置应与使用方协商达成一致。
注：样品表面辐射照度测量使用方法见GB/T26179—2010中的1.2。
2 GB/T42977—2023
表1光源组件参数
样品直接受光面的平均辐射照度
光源名称
光源光学参数
W/m2 40 80 120 200 500
参照显示设备中使用的光源参照显示设备中使用的光源参照显示设备中使用的光源参照显示设备中使用的光源参照显示设备中使用的光源
光源组件1 光源组件2 光源组件3 光源组件4 光源组件5
样品台试验区域的最小辐射照度与最大辐射照度的比值应大于或等于90%，试验过程中，任意 5min内测试背光亮度波动不大于2%。 4.1.3储存试验平台
储存试验平台由试验箱体、夹具、隔板等器件构成。测试样品应能在试验箱体内稳定地进行老化试验，可使用夹具、隔板等器件将多个试验样品固定在试验箱体内，并保持各测试样品间互不干扰。如有其他设置，应与使用方协商达成一致 4.2试验箱 4.2.1高温试验箱：温度范围为0℃100℃，温度精度≤1℃，试验箱的使用应符合GB/T2423.2的要求。 4.2.2低温试验箱：温度范围为一40℃50℃，温度精度≤1℃，试验箱的使用应符合GB/T2423.1 的要求。 4.2.3冷热冲击试验箱：温度范围为一40℃～100℃，温度精度≤1℃，试验箱的使用应符合 GB/T2423.22的要求 4.2.4恒温恒湿试验箱：温度范围为0℃~100℃，温度精度≤1℃；湿度最大试验范围至少覆盖98% 相对湿度，相对湿度精度≤5%，试验箱的使用应符合GB/T2423.3的要求， 4.2.5室温试验箱：应为暗室，箱体内照度≤0.11x。箱内大气压与温度与存放室内保持一致，温度要求恒定在23℃±2℃、相对湿度50%±10%。 4.3 3光学性能测试平台
光学性能测试平台应符合GB/T42976一2023的要求。 4.4菲林尺
量程为100mm或更大的薄膜尺，最小刻度≤0.1mm。 4.5 光学显微镜
光学显微镜应自带光源，测试精度≤0.1mm。
5 光学可靠性试验条件
5.1 试验类型和周期
量子点光转换膜的光学可靠性测定试验可分为恒定条件老化试验和周期性循环试验。恒定条件老
3 GB/T42977—2023
化试验的试验周期根据加速老化试验条件设定，且与使用方达成协议，常规恒定条件老化试验周期宜选用1000h。周期性循环老化试验通常为冷热冲击试验，宜进行100次周期循环。
注：单张样品仅测试一种类型老化试验条件，若增加其他老化试验需取未进行可靠性试验的初始样品。 5.2加速老化试验条件 5.2.1恒温老化试验
恒温老化试验通过设置温度单加速因子测定量子点光转换膜的光学可靠性，分为低温试验和高温试验。低温试验在低温试验箱（4.2.2）中进行，箱内温度宜设置为一40℃，高温试验在高温试验箱（4.2.1)中进行，常规高温试验温度宜设置为65℃，亦可与使用方协商试验条件。 5.2.2恒温恒湿老化试验
恒温恒湿老化试验通过设置温度、湿度双加速因子测定量子点光转换膜的光学可靠性。恒温恒湿老化试验在恒温恒湿试验箱（4.2.4)中进行，常规恒温恒湿试验温度宜设置为60℃，湿度宜设置为相对湿度90%，不宜超过65℃和相对湿度95%，亦可与使用方协商试验条件。 5.2.3冷热冲击老化试验
冷热冲击老化试验通过设置变温加速因子测定量子点光转换膜的光学可靠性。在冷热冲击试验箱（4.2.3)中进行，低温条件宜设置为一40℃，高温试验条件宜设置为85℃，循环中过渡温度宜设置为 25℃。单次循环高低温试验维持时间宜为30min，单次升/降温时间宜小于5min，亦可与使用方协商试验条件。
5.2.4光照老化试验
光照老化试验可分为高温光照老化试验和恒温恒湿光照老化试验，将光照试验平台（4.1.2)置人适用的试验箱（4.2)中进行。高温光照老化试验的温度条件按5.2.1设置，恒温恒湿光照老化试验的温湿度条件按5.2.2设置。光照条件以测试样品直接受光照射面上的平均辐射照度来设置，宜从表1中选择。
光照老化试验条件的温度宜选用40℃，湿度宜选用相对湿度85%：光照强度宜选用表1中光源组
件1的。
6测试样品
量子点光转换膜测试样品应选用切面无卷边、开裂、破损、褶皱、表面划痕、脏污的产品，裁剪成完全覆盖背光测试区域的尺寸。
对同一类膜片做多种加速老化试验条件时，测试样品应在洁净环境下，从同一张膜上的相邻位置裁取。同种可靠性试验的测试平行样品大于或等于3片。
7光学可靠性试验操作程序
量子点光转换膜的光学可靠性测试程序如下 a）按第5章设置试验条件，包括试验类型、周期和加速老化试验条件； b） 按4.1搭建符合a)中试验条件的光照试验平台和储存试验平台； c)# 按8.2测试样品的初始光学数据； 4 ICS31.120 CCS G 31
