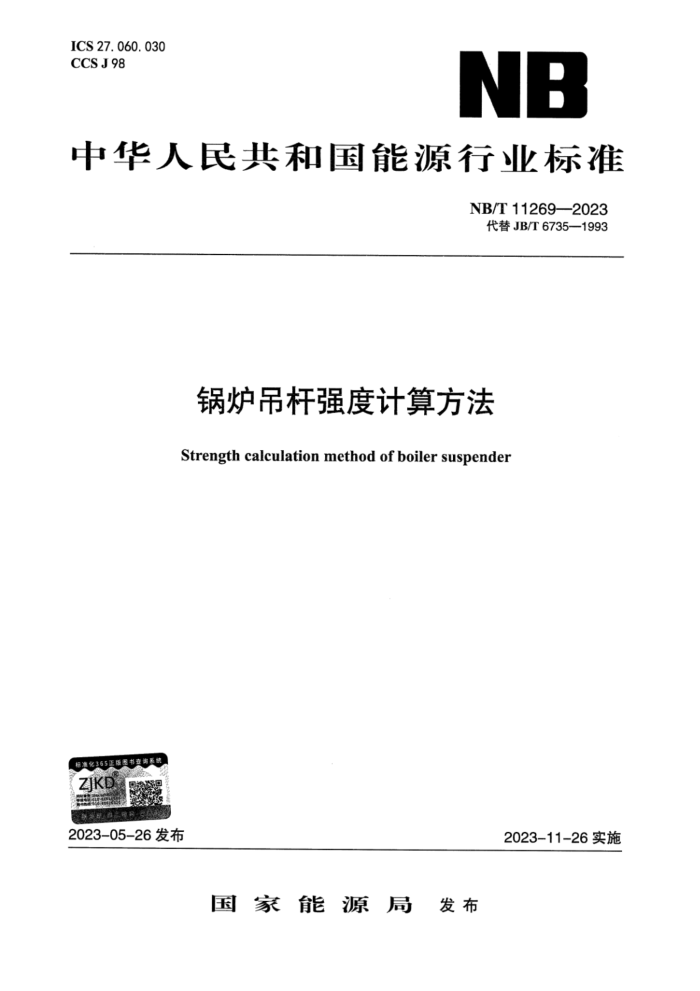

中华人民共和国能源行业标准
NB/T 11269—2023
代替JB/T6735—1993
锅炉吊杆强度计算方法 Strength calculation method of boiler suspender
ZIKD
2023-05-26发布
2023-11-26实施
国家能源局 发布 国家能源局
公告
2023年第4号
根据《中华人民共和国标准化法》《能源标准化管理办法》，国家能源局批准《新能源基地送电配置新型储能规划技术导则》等 310项能源行业标准（附件1）、《CodeforSeismicDesignof HydropowerProjects》等19项能源行业标准外文版（附件2），现予以发布。
附件：行业标准目录
二〇二三年五月二十六日 91 1 1 12 12 112 1 950 0502 5 52 52 2 9052
出
出
吊
出
9661058 1/81 S009 11 66 6619 /1
200
录 代 （）
（整)
蓝
标
2
89 6921 I / ZII /EN
011~O
1O1~ ZO1 EO1 m 0 901 LO 0 601
栏
~
附 NB/T11269—2023
目 次
前言
.I
范围· 2 规范性引用文件 3 术语和定义 4 一般要求· 5 材料· 6 吊杆结构型式 7 强度核算点 8 普通吊杆装置· 9 圆钢式锅筒吊杆装置 10 链片式锅筒吊架装置： 11计算实例.. 附录A（规范性） 结渣平均厚度等数据查询图表：附录B（资料性）普通吊杆、圆钢式锅筒吊杆装置、链片式锅筒吊架装置的计算实例，
1
.2 ·2
. +.
.9 ..· 13 · 25 . 29 · 34 · 35 · 42 NB/T11269—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》 的规定起草。
本文件代替JB/T6735一1993《锅炉吊杆强度计算方法》，与JB/T6735一1993相比，除结构调整和编辑性改动外，主要技术变化如下：
-增加了术语（见第3章）； -删除了“全链片锅筒吊架型式”（见1993年版的图3-3）； -增加了受力构件常用材料表及最高允许使用温度（见5.1.4）；删除了“许用应力”内容，更改为直接引用GB/T16507.2（见5.2.1，1993年版的4.3）；删除了材料的弹性模量，更改为直接引用GB/T16507.2（见5.2.2，1993年版的A5）；增加了圆钢（吊板）加链片的锅筒吊架型式（见6.3.2）；增加了循环流化床锅炉的荷载统计要求[见7.3.2.1f）]；更改了吊杆长度上任意点计算温度公式中的量纲（见7.4.4.4，1993年版的6.5.4）；更改了吊杆装置的计算模型的型式和计算公式（见8.3.1，1993年版的7.3）； -删除了螺纹公称直径表，更改为直接引用GB/T16823.1（见8.4，1993年版的A6）；删除了“其他受力构件”内容（见1993年版的7.10）；更改了普通吊杆装置的部分计算公式（见第8章，1993年版的第7章）；更改了圆钢式锅筒吊架的部分计算公式（见第9章，1993年版的第8章）；更改了链片式锅筒吊架的部分计算公式（见第10章，1993年版的第9章）。 本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件起草单位：上海锅炉厂有限公司、上海发电设备成套设计研究院有限责任公司、哈尔
-
滨锅炉厂有限责任公司、无锡华光环保能源集团股份有限公司、东方电气集团东方锅炉股份有限公司、北京巴布科克·威尔科克斯有限公司、中国特种设备检测研究院、太原锅炉集团有限公司、 武汉锅炉股份有限公司、中特检验集团有限公司。
本文件主要起草人：陈永岐、王立宾、李立人、姜小哲、顾全斌、汤学义、骆声、陈卿淳、 王兴胜、石回回、王宏生、刘家周、周旭、李祺午、段丽红、王辰江。
本文件及其所代替文件的历次版本发布情况为： JB/T6735—1993; 一本次为第一次修订。
IⅡI NB/T11269—2023
锅炉吊杆强度计算方法
1范围
本文件规定了锅炉受压件上吊杆的结构型式、强度核算点，以及普通吊杆装置、圆钢式锅筒吊杆装置和链片式锅筒吊架装置强度的计算方法。
本文件适用于固定式水管锅炉受压件和锅炉范围内管道上吊杆装置的强度计算。非受压件和其他支吊结构吊杆装置的强度计算可参照采用。 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 713 锅炉和压力容器用钢板 GB/T 1221 耐热钢棒 GB/T 1591 低合金高强度结构钢 GB/T 3077 合金结构钢 GB/T3280 不锈钢冷轧钢板和钢带 GB/T 4237 不锈钢热轧钢板和钢带 GB/T16507.2 水管锅炉第2部分：材料 GB/T16823.1 螺纹紧固件应力截面积和承载面积 JB/T6734锅炉角焊缝强度计算方法 NB/T47008 承压设备用碳素钢和合金钢锻件 NB/T47010 承压设备用不锈钢和耐热钢锻件 NB/T47038 恒力弹簧支吊架 NB/T47039 可变弹簧支吊架
3术语和定义
下列术语和定义适用于本文件。
3. 1
吊杆suspender 在被吊件（如受压件）和固定件（如钢架）间起连接作用的构件（零件）。 注：吊杆一般由圆钢加工而成。
1 NB/T 11269—2023 3. 2
吊耳liftinglug 焊接固定在锅炉部件上带销孔的用于悬吊或起吊作用的受力板件。
3. 3
吊杆装置assemblyofsuspender 在被吊件（如受压件）和固定件（如钢架）之间起连接作用的所有构件（零件）（如吊杆、
销轴、螺母、垫圈、吊板、弹簧吊架等零件）的组合。也可称为吊架。
4一般要求
4.1设计原则 4.1.1吊杆装置应有足以保证锅炉本体和锅炉范围内管道在各种规定的工况下长期安全可靠运行的强度。 4.1.2吊杆装置的设置应符合锅炉总体布置以及所支吊受压件布置的要求。 4.1.3吊杆装置应力求结构简单合理，制造安装方便，宜选用成熟可靠且经济的结构型式。 4.1.4吊杆装置及其零件应通用化、标准化、系列化。 4.2设计要求 4.2.1应根据各种工况下所承受的荷载和位移对各受力构件进行强度计算，必要时还应进行刚度和稳定性计算。 4.2.2应对吊杆装置中每个受力构件进行计算，并且宜做到整个吊杆装置系统中的各个受力构件等强。 4.2.3吊杆装置中各受力焊缝应符合JB/T6734的规定。 4.2.4与锅筒、集箱和公称外径大于133mm的管道受压件焊接受力构件（如吊耳等），其厚度不宜大于受压件公称厚度。 4.2.5悬吊式锅炉顶部的普通吊杆，无论有无密封罩壳，吊杆直径不宜小于16mm。 5材料 5.1材料的选用原则 5.1.1应根据吊杆装置各受力构件的类别和计算温度选用材料，计算温度较高时应考虑材料的抗氧化性能。 5.1.2焊接连接的受力构件应选用焊接性能较好的材料并要考虑其热处理要求。 5.1.3为防止螺纹连接的受力构件在旋合处咬死，螺母和吊杆的硬度应有差别，硬度差宜控制在 30HBW～50HBW（一般情况下螺母的硬度低于吊杆的硬度）。可选用不同性能等级（或牌号）的材料或采用同一材料牌号经不同热处理得到不同硬度的材料。 5.1.4受力构件常用材料及其最高允许使用温度按表1的规定。 5.1.5锻件的最高允许使用温度应按GB/T16507.2的规定。 5.1.6受力构件的材料应符合表1对应的国家标准和行业标准的规定。 5.2材料性能 5.2.1材料许用应力应按GB/T16507.2的规定（或方法）选取。 5.2.2材料的弹性模量、线膨胀系数应按GB/T16507.2的规定。
2 NB/T11269—2023
表 1 受力构件常用材料
钢种
牌号 Q235B Q245R 20、25
零件梁、螺母钢板吊杆、销轴螺母吊杆、销轴螺母销轴梁、7 吊杆、钢板
标准编号 GB/T 700 GB/T 713 GB/T 699 NB/T 47008
最高允许使用温度/℃
350 430 450 350 450 420 450 430 475 475 550 550 520 500 500 500 500 500 500 565 565 510 620 450 670 670 670 670 670 730
碳钢
GB/T 699 NB/T 47008 GB/T 699
35
45
Q355（B、C、D) GB/T 1591
吊杆钢板吊杆销轴钢板吊杆螺母销轴吊杆螺母销轴吊杆
16Mn Q345R 15CrMo
NB/T 47008 GB/T.713 GB/T.3077 NB/T 47008 GB/T 713
15CrMoR
30CrMoA
GB/T:3077
合金钢
GB/T 3077 NB/T 47008
35CrMoA
NB/T 47008 GB/T 3077 吊杆、销轴、螺母、钢板
12Cr2Mo1 12Cr1MoV 25Cr2MoVA 10Cr9Mo1VNbN
NB/T 47008 GB/T 3077 NB/T 47008 GB/T 1221
销轴吊杆、销轴销轴
12Cr13 06Cr19Ni10 12Cr18Ni9 06Cr17Ni12Mo2 06Cr19Ni11Ti 07Cr18Ni11Nb 06Cr23Ni13
不锈（耐热）
GB/T 1221 GB/T 3280
钢
吊杆、销轴、钢板
GB/T 4237 NB/T47010
3
