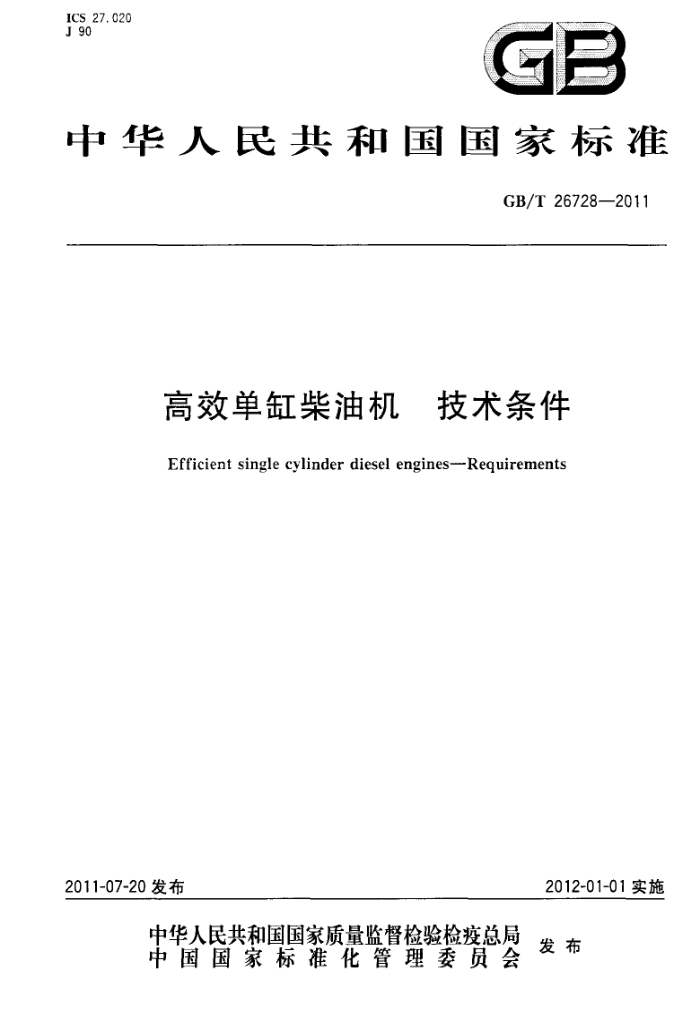

ICS 27.020 J 90
GB
中华人民共和国国家标准
GB/T 26728—2011
高效单缸柴油机 技术条件
Efficient single cylinder diesel engines--Reguirements
2012-01-01 实施
2011-07-20 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 26728--2011
目 次
前言引言 1 范围 2规范性引用文件 3术语和定义 4 技术要求 5 试验方法·.
2
10 11
检验规则
6 GB/T 26728--2011
前言
本标准按照GB/T1.1--2009给出的规则制定本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会(SAC/TC177)归口。 本标准起草单位：上海内燃机研究所、江苏常发农业装备股份有限公司、无锡华源凯马发动机有限
公司、无锡开普机械有限公司、常柴股份有限公司、江苏江淮动力股份有限公司、山东时风（集团）有限责任公司、常州常瑞天力动力机械有限公司、常州出人境检验检疫局
人
本标准主要起草人：计维斌、查丽萍、张士兴、林旭光、戴维麟、郭华、丁洪春、刘立华、瞿俊鸣、 王伟峰、张顺、岳小平、陈云清、谢亚平、宋国婵。
I GB/T 26728—2011
引言
GB/T1147.1一2007《中小功率内燃机第1部分：通用技术条件》规定了对各种用途发动机的共同要求，本标准则规定了在燃油耗、比质量、排放和噪声方面为接近或达到国际先进水平而规定的高效单缸柴油机的性能要求。因此，本标准只有与GB/T1147.1一2007配合使用，才能全面规定单缸柴油机在各种用途下的技术要求
I GB/T 26728—2011
高效单缸柴油机 技术条件
1范围
本标准规定了高效单缸柴油机的主要性能指标、试验方法和检验规则。 本标准适用于三轮汽车和低速货车、小型船舶、农用拖拉机和林业机械、工程机械、发电机组、排灌
机械，其他用途的单缸柴油机可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1147.1中小功率内燃机第1部分：通用技术条件 GB/T1859往复式内燃机辐射的空气噪声测量工程法及简易法 GB 4556　往复式内燃机　防火 GB/T6072.1往复式内燃机性能第1部分：功率、燃油消耗和机油消耗的标定及试验方
法通用发动机的附加要求
GB/T8170数值修约规则与极限数值的表示和判定 GB9486柴油机稳态排气烟度及测定方法 GB14097中小功率柴油机噪声限值 GB19756三轮汽车和低速货车用柴油机排气污染物排放限值及测量方法（中国I、Ⅱ阶段） GB/T20064.1往复式内燃机手柄起动装置第1部分：安全要求和试验 GB20651.1往复式内燃机安全第1部分：压燃式发动机 GB 208913 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国I、Ⅱ阶段） GB 21377 三轮汽车燃料消耗量限值及测量方法 GB 21378 低速货车燃料消耗量限值及测量方法 GB/T 21404P 内燃机发动机功率的确定和测量方法 一般要求 GB/T 21406 内燃机发动机的重量（质量）标定 ISO 1585道路车辆　发动机试验规范　净功率(Road vehicles一Engine test code—Net power) ISO 2288农业拖拉机和机械发动机试验规范净功率（Agricultural tractors and machinesi
Engine test code-Net power)
ISO 8665小艇船舶推进用往复式内燃机功率测量和标定（Small craft-Marine propulsion reciprocating internal combustion engines -Power measurements and declarations)
ISO 9249土方机械发动机试验规范净功率（Earth-moving machinery-Engine test code- Net power)
3术语和定义
下列术语和定义适用于本文件。
1 GB/T 26728—2011
3. 1
持续功率 continuous power 在规定转速和规定环境状况下，按制造厂规定的周期内进行维护保养，发动机能够持续发出的
功率。 3. 2
油量限定功率 fuel stop power 在规定转速和规定环境状况下，按发动机用途所规定的时期内，限定发动机油量，使其功率不能再
超出时所能发出的功率。 3. 3
发动机质量(重量）engine mass(weight) 发动机在功率测试时的装机质量。试验室设备、液体（例如机油、燃油、冷却液）及发动机按用途配
套的零件（例如车用发动机的悬置等）除外。 3.4
发动机系族engine family 制造广设计的具有类似排放特性并符合相关排放限值的一类发动机。
3.5
源机 parent engine 在发动机系族中能代表这一系族发动机最差排放特性的发动机。
4技术要求
4.1一般要求 4.1.1单缸柴油机应为GB/T1147.1规定批准的产品图样和技术条件制造的产品。 4.1.2单缸柴油机产品应符合国家有关安全、节能方面的要求（见GB 4556、GB/T20C61.1、 GB 20651. 1,GB 21377 和 GB 21378)。 4.2性能要求 4. 2. 1 燃油耗限值 4. 2. 1. 1总则
单缸柴油机燃油耗以下列标准基准状况为准，燃油耗的标定详见GB/T6072.1。 总气压：p.=100kPa; 空气温度:T,=298 K(t,=25℃); 相对湿度:中,二 30%。
4.2.1.2风冷单缸柴油机 4.2.1.2.1转速n≤3000r/min的风冷单缸柴油机，按图1及公式（1)和公式(2)的规定。
2 GB/T 26728—2011
300
290
2
280
t
250
240
230
0. 10 0.150.20 0.25 0. 30 0.35 0. 400. 450. 500. 55 0.60 0.650.70
发动机排量/L
说明： 1——直喷式; 2-非直喷式。
图1风冷单缸柴油机燃油耗限值（转速n≤3000r/min)
a）直喷式:
[265,
D < 0. 2
B'AD 257.05D
.(1)
D≥ 0.2
D - 0. 006 "
b）非直喷式：
[280,
D< 0. 2
B'AI = 257.05D +15, D≥ 0.2
(2 )
D - 0. 006
式中: D一一单缸柴油机排量，单位为升(L); B'AD-风冷直喷单缸柴油机比油耗限值（n≤3000 r/min）,单位为克每于瓦小时（g/kWh)； B'Al--—风冷非直喷单缸柴油机比油耗限值（n≤3000 r/min）,单位为克每千瓦小时（g/kWh）。
4.2.1.2.2转速n>3000r/min的风冷单缸柴油机，按图2及公式（3)和公式（4)的规定，
3 GB/T 26728—2011
300
290
280
(μM1/8)/肆聪M
270
260
250
240
230
0.100.150.20 0.250.300.350.400.450.500.550.600.650.70
发动机排量/ L
说明： 1——直喷式; 2 一非直喷式。
图 2风冷单缸柴油机燃油耗限值(转速 n>3 000 r/min)
a）直喷式:
[270,
D<0.2
B"AD = 261.9D
( 3)
D≥0.2
D -- 0. 006 '
b）非直喷式：
[285,
D<0.2 +15,
B"A 261.9D
:(4)
D≥0.2
D -0.006
式中: B"Ap—风冷直喷单缸柴油机比油耗限值（n>3000 r/min），单位为克每千瓦小时（g/kWh); B"Ar——风冷非直喷单缸柴油机比油耗限值(n>3 000 r/min),单位为克每千瓦小时(g/kWh)。
4.2. 1.3水冷单缸柴油机 4.2.1.3.1转速n≤3000 r/min的水冷单缸柴油机，按图3和公式(5)及公式(6)的规定。
