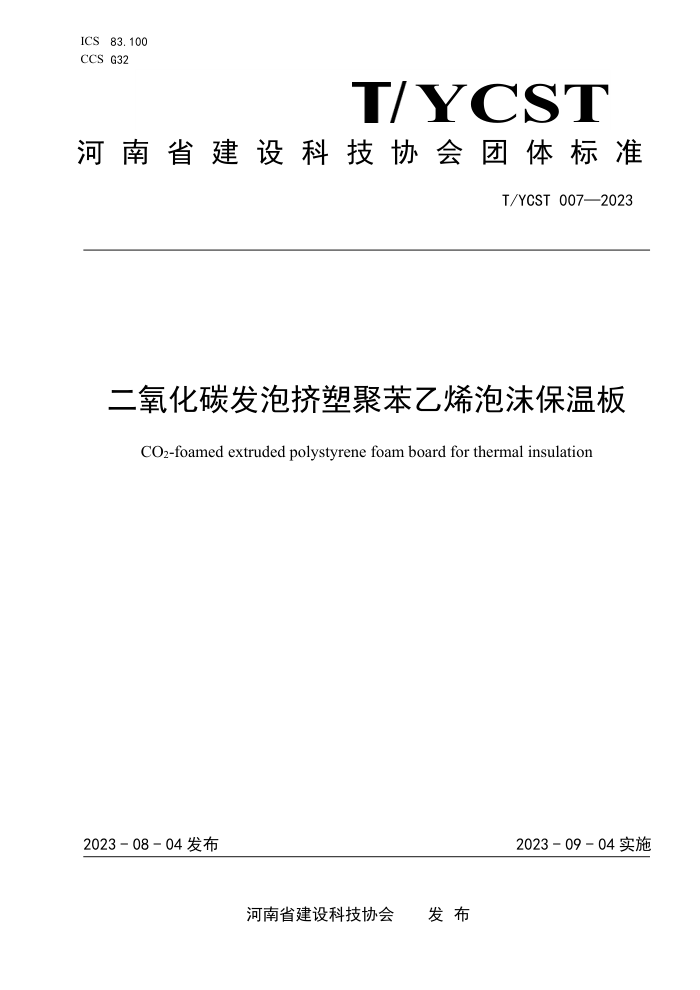

ICS 83.100 CCS G32
TYCST
河南省建设科技协会团体标准
T/YCST 007—2023
二氧化碳发泡挤塑聚苯乙烯泡沫保温板
CO2-foamed extruded polystyrene foam board for thermal insulation
2023-09-04实施
2023-08-04 发布
河南省建设科技协会 发布 T/YCST007—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由河南建筑材料研究设计院有限责任公司提出。 本文件由河南省建设科技协会归口。 本文件起草单位：河南建筑材料研究设计院有限责任公司、河南省科学院、江苏淮阴水利建设有限
公司、河南蓝城投资有限公司、河南国安建筑工程质量检测有限公司、河南宏基工程检测咨询有限公司、 河南省建科院工程检测有限公司、河南省建科院综合技术有限公司、河南博耐铝酸盐技术有限公司、北京中外建建筑设计有限公司河南分公司、中交一航局城市建设工程（河南）有限责任公司、河南洁创环境保护有限公司、河南利业施工图审查有限公司、河南正耀建设有限公司、河南基兆建筑工程有限公司、 河南蓝海工程咨询有限公司、中恒方圆建筑工程有限公司、河南千淼建设工程有限公司、河南博科工程管理有限公司、河南宝拓工程管理有限公司、河南省鸿德建筑安装工程有限公司、周口市阳光房产建筑有限责任公司、河南端诚建筑工程有限公司、博雅文化产业集团有限公司、河南万兴工程质量检测有限公司、南阳市住宅建筑工程有限公司、河南四铭工程管理有限公司、河南通兴高速公路工程有限公司、 郑州市工程质量监督站
本文件主要起草人：马挺、尚琦智、颜士明、罗娜、俞璐、张彦昌、李磊、李建伟、殷会玲、张焕焕、张慧、荆桃娟、赵亚南、孙国富、秦鹏宇、李小颖、郝帅、孟秋、张传银、汤心刚、江振华、裴利娟、张振兴、侯宗耀、郝晓亮、贺广亮、刘晓芳、史光辉、郝永强、秦智慧、孙小木、宋岩、张红玉、 白欢欢、吴俐锋、马彦岭、崔梁勇、李凌、李广林、周军、刘亚克
本文件为第一次发布。
1 T/YCST007—2023
二氧化碳发泡挤塑聚苯乙烯泡沫保温板
1范围
本文件规定了二氧化碳发泡挤塑聚苯乙烯泡沫保温板的术语和定义、分类和标记、技术要求、试验方法、检验规则、包装、标志与贮存。
本文件适用于以二氧化碳为发泡剂生产的使用温度不超过75℃的挤塑聚苯乙烯泡沫保温板（CXPS），包括添加石墨等红外阻隔剂的CXPS、带表皮和不带表皮的CXPS、有特殊边缘结构和表面处理的CXPS。本文件也适用于预制构件和复合保温系统的CXPS。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2406.2塑料用氧指数法测定燃烧行为第2部分：室温试验 GB/T2918一2018塑料试样状态调节和试验的标准环境 GB/T 4132 绝热术语 GB/T 6342 泡沫塑料与橡胶线性尺寸的测定 GB/T 6343 泡沫塑料及橡胶表观密度的测定 GB/T 8170 数值修约规则与极限数值的表示和判定 GB8624建筑材料及制品燃烧性能分级 GB/T 8810 硬质泡沫塑料吸水率的测定 GB/T 8811 硬质泡沫塑料尺寸稳定性试验方法 GB/T 8813 硬质泡沫塑料压缩性能的测定 GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法 GB/T30804 建筑用绝热制品垂直于表面抗拉强度的测定 QB/T2411 硬质泡沫塑料水蒸气透过性能的测定
3术语和定义
GB/T4132界定的术语和定义适用于本文件。
3. 1
二氧化碳发泡挤塑聚苯乙烯泡沫保温板coz-foamedextrudedpolystyrenefoamboardfor thermal insulation; CXPs
以聚苯乙烯树脂或其共聚物为主要成分、二氧化碳为发泡剂，通过加热挤出成型而制成的具有闭孔结构的硬质泡沫塑料保温板。
4分类和标记 4.1分类 4.1.1按制品绝热性能分为3级：024级、030级、034级。 4.1.2按制品边缘结构分为4类：平头型（SS）、搭接型（SL）、样槽型（TG）、雨槽型（RC）。
1 T/YCST007—2023
H
图1平头型（SS)
L
图2搭接型（SL）
L
图3槽型（TG)
Z
Y
图4雨槽型（RC）
4.1.3 按制品压缩强度和表皮分类， 见表1。
表1 按制品压缩强度和表皮分类
≥300
≥150 带 不带 带 不带 带 不带 带 不带 带 不带 带 不带 X150 W150 X200 W200 X250 W250 300 W300 X350 W350 X400 W400
≥200
≥250
≥350
≥400
压缩强度/kPa
表皮分类标记
压缩强度/kPa
≥450
≥500
≥600
≥700
≥800
≥900
表皮分类标记 X450 注：其他表面结构的制品，由供需双方商定
不带 带 不带 带 不带 带 不带 带 不带 带 不带
带
X700
x800
X500
X600
X900
4.2标记 4.2.1标记方法
产品名称-类别-边缘结构形式-绝热等级-规格尺寸-标准号。 4.2.2标记示例
类别为X250、边缘结构为两边搭接、规格尺寸1200mm×600mm×40mm、绝热等级为024级的二氧化碳发泡挤塑聚苯乙烯泡沫保温板标记为：CXPS-X250-SL-024-1200×600×40-T/YCSTXXX—2023。 要求
5
5.1规格尺寸和允许偏差
2 T/YCST007—2023
5.1.1 规格尺寸
常用规格见表2，其他规格可由供需双方商定。
表2常用规格尺寸
单位为毫米
长度（L) 600,1 200,1 800,2 400
宽度（B) 600,900,1 200
厚度（H) 20, 25, 30, 40, 50, 75, 100
5.1.2 允许偏差
尺寸允许偏差应符合表3的规定
单位为毫米
表3 尺寸允许偏差
项目
允许偏差 ± 5. 0 ± 10. 0 ± 5. 0 1. 0~+2. 0 ± 5. 0 ±10. 0
<2 000 ≥2 000
长度（L）
宽度（B) 厚度(H)
<2 000 ≥2 000
对角线（T)
5. 2 外观质量
产品应表面平整，无夹杂物，颜色均匀。不应有影响使用的可见缺陷，如起泡、裂口、变形等，产品表面状态（如带或不带表皮、是否开槽等）应在产品检测报告中准确描述。 5. 3 性能指标
产品性能应符合表4的规定
表4产品性能指标
性能指标 030级 ± 10
项目
024级
034级
表观密度允许偏差/%
不小于标记的压缩强度值
压缩强度/MPa
垂直于表面的抗拉强度/MPa
≥0.20 ≤1.0 ≤3. 0 ≤0.028 ≤0.030 ≤1. 5 ≥30
体积吸水率/%
水蒸气透过系数/[ng/（m·s·Pa）］
平均温度(10±2)℃ 平均温度(25±2)℃
≤0.022 ≤0.024
≤0.032 ≤0.034
导热系数/[W/（m·K）］
尺寸稳定性/% 氧指数/% 燃烧性能
应满足GB/T8624中B级的要求
试验方法 6.1 时效和状态调节
6
绝热性能试验应将样品自生产之日起在自然条件下放置90d后进行，其他物理力学性能试验应将样品自生产之日起在自然条件下放置45d后进行。试验在GB/T2918一2018中23/50的2级环境条件下进行，样品应在此条件下进行不少于16h的状态调节。 6. 2 数值修约
在判定测定值或其计算值是否符合标准要求时，应将测试所得的测定值或其计算值与标准规定的极限数值作比较，比较的方法采用GB/T8170规定的修约值比较法。 6.3 试样制备
3
