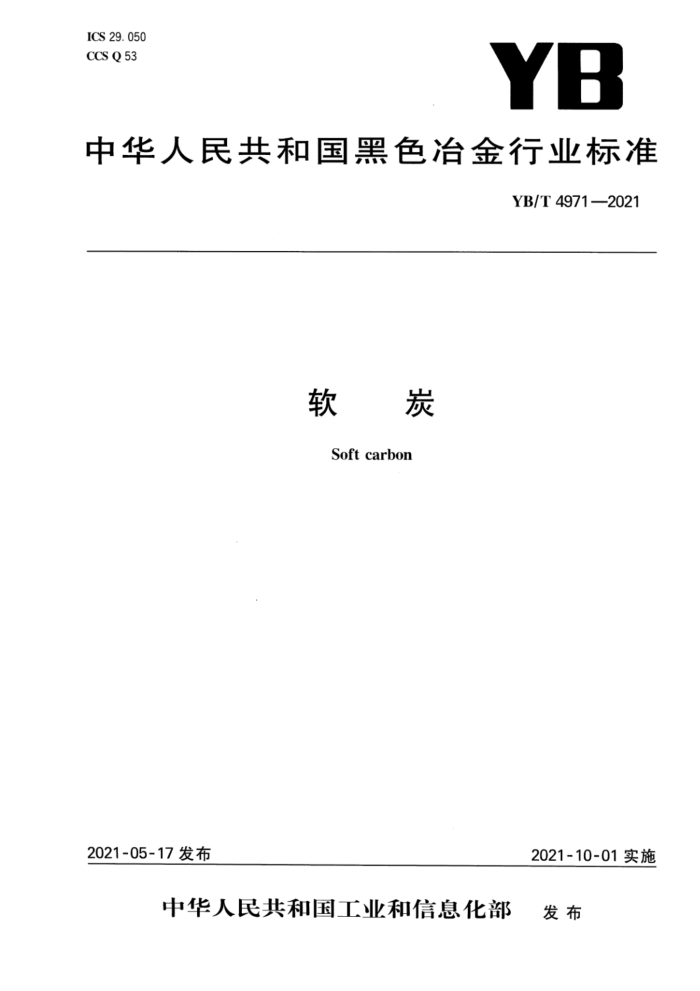

ICS 29. 050 CCS Q 53
YB
中华人民共和国黑色冶金行业标准
YB/T 4971—2021
软炭 Soft carbon
2021-05-17 发布
2021-10-01实施
中华人民共和国工业和信息化部 发布 YB/T4971—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：上海杉杉科技有限公司、国联汽车动力电池研究院有限责任公司、安徽正熹标王新
能源有限公司、深圳市斯诺实业发展有限公司、广东东岛新能源股份有限公司、冶金工业信息标准研究院。
本文件主要起草人：李凤凤、乔永民、沈龙、张华、吴敏昌、姜宁林、董爱想、郑景须、鲍海友、吴其修、 方升、杨娟玉、曹超然、王晓远。 YB/T4971—2021
软炭
1范围
本文件规定了软炭的术语和定义、规格及技术要求、试验方法、检验规则、包装、标志、贮存及运输。 本文件适用于锂离子电池负极材料用软炭。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1427 炭素材料取样方法 GB/T 1429 炭素材料灰分含量的测定方法 GB/T 4369 锂 GB/T5187 铜及铜合金箔材 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 19077 粒度分布激光衍射法 GB/T 19587 气体吸附BET法测定固态物质比表面积 GB/T 21653 镍及镍合金线和拉制线坏 GB/T24533一2019锂离子电池石墨类负极材料 GB/T 36363 锂离子电池用聚烯烃隔膜
3术语和定义
下列术语和定义适用于本文件。
3. 1
软炭softcarbon 易石墨化的无定型碳。
4 规格及技术要求
4.1规格
软炭有二种规格，低容量型SCP(L)和高容量型SCP(H)。 4.2技术要求 4.2.1 软炭外观呈黑色粉末状，目视无杂物， 4.2.2软炭技术指标应符合表1规定。
- YB/T4971—2021
包装、标志、贮存及运输
7
7.1包装
软炭需先装入规格为650mm×950mm塑料袋中，封口，再置人塑料桶或纸箱中，每桶或每箱重量为（25±0.1）kg，或按用户要求包装 7. 2 标志
软炭外包装上应有明显的标志，标志应包含以下内容： a） 产品名称、型号； b) 生产厂名、厂址； c) 生产批号、日期； d) 本文件编号； e) 产品重量。
7.3 购存及运输
贮存于干燥通风无其他污染源的场所。运输过程中应轻拿轻放，以免损坏包装，
3 YB/T 4971—2021
附录A (规范性）
电化学性能的测定
A.1范围
本附录适用于软炭首次放电比容量、首次充电比容量、首次库伦效率的测试。
A.2试验仪器
A.2.1多通道电池测试仪：电流精度：0.1%RD+0.1%FS；电压精度：0.1%RD+0.1%FS。 A.2.2手套箱：20℃恒温，一个标准大气压，99.999%的氩气气氛，氧气摩尔分数不高于1×10-6，水分摩尔分数不高于1×10-6。 A.2.3真空干燥箱：真空度<100Pa，温度20℃～250℃。 A.2.4多功能搅拌机：0~3000r/min。 A.2.5电子分析天平：感量0.00001g。 A.2.6 涂布机：单面涂布干厚度10μm~250μm。 A.2.7 辊压机：线压力范围2.5t/cm~3.75t/cm。 A.2.8冲片机。 A.2.9 封口机。
A.3 试样材料
A.3.1 导电剂：导电炭黑（SuperP）。 A.3.2粘结剂：聚偏氟乙烯(PVDF）。 A.3.3溶剂：N-甲基吡咯烷酮(NMP)。 A.3.4电解液：1mol/LLiPFs的EC/EMC/DMC(EC、EMC、DMC体积比为1：1：1)溶液或其他同等性能的电解液。 A.3.5金属锂片（按GB/T4369）。 A.3.6碳集流体：铜箔（按GB/T5187)或相同性能集流体。 A.3.7锂集流体：镍网（GB/T21653）或相同性能集流体。 A.3.8隔膜：按GB/T36363或相同性能隔膜。 A.3.9 扣式电池壳体。
A.4 准备工作
A.4.1试样：样品过250目筛，备用。 A.4.2隔膜：剪裁成直径为26mm圆片，置人真空干燥箱干燥24h以上，真空度100Pa，温度50℃～ 60℃，干燥后放置手套箱备用。 A.4.3电池壳：将扣式电池壳体用无水乙醇洗涤3次，置人真空干燥箱保存3h以上，真空度100Pa，温度80℃土5℃，干燥后放置手套箱备用。 4 YB/T 4971—2021
式中： m m; mt Q1(cha)- 首次充电比容量，单位为毫安小时每克（mA·h/g）； C1(cha) 首次充电容量，单位为毫安小时（mA·h）； Ql(dis) 首次放电比容量，单位为毫安小时每克（mA·h/g）； C1(dis) 首次放电容量，单位为毫安时（mA·h)； E1
活性物质质量，单位为毫克（mg）；极片质量，单位为毫克（mg）；铜箔质量，单位为毫克（mg）；
首次库伦效率，用百分数（%）表示。
A.9误差
A. 9. 1 同一批次平行实验误差不超过5mA·h/g。 A. 9.2 每个样品需做四个电池，这四个电池所测试的四个数据中，若有一个数据异常，均值计算时可以不予采用。异常数据即该数据与其他三个数据的平均值之差超过5mA·h/g，首次库伦效率超过 1.0%。若四个数据中有两个异常，重新检测。
6
