ICS03.220.20 CCS R 04
GB

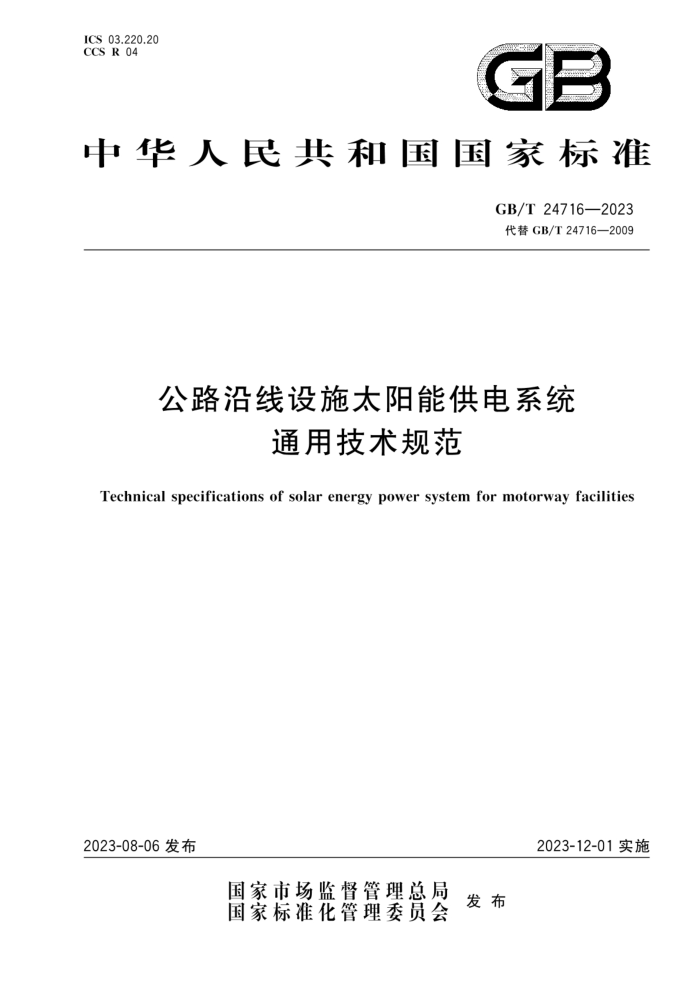

中华人民共和国国家标准
GB/T24716—2023 代替GB/T24716—2009
公路沿线设施太阳能供电系统
通用技术规范
Technical specifications of solar energy power system for motorway facilities
2023-12-01实施
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T24716—2023
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 太阳能供电系统组成与分类 5 总体要求 6 技术要求
1
5
试验方法 8 检验规则 9 标志参考文献·
7 GB/T 24716—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T24716一2009《公路沿线设施太阳能供电系统通用技术规范》，与GB/T24716-
一
2009相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了范围的适用界限（见第1章，2009年版的第1章）； b）增加了“晶体硅太阳电池”“薄膜太阳电池”“并网逆变器”的术语和定义（见3.2、3.3、3.4)；删除
了“硅太阳电池”“单晶硅太阳电池”“多晶硅太阳电池”“聚光太阳电池”“开路电压”“短路电流” “太阳电池的伏安特性曲线”“填充因子（曲线因子）”“最大功率”“最大功率点”“最佳负载”“最佳工作电压”“最佳工作电流”“转换效率”“太阳模拟器”“标准太阳电池”“标准工作条件”“额定电压”“额定电流”“额定功率”和“浮充电”的术语和定义（见2009年版的3.2～3.22)；
c) 更改了太阳能供电系统组成与分类（见第4章，2009年版的第4章）： d) 增加了总体要求（见第5章）； e) 删除了选用原则（见2009年版的5.1）； f) 更改了技术要求的内容（见第6章，2009年版的第5章）； g) 增加了试验方法（见第7章）； h) 更改了检验规则（见第8章，2009年版的第6章）； i) 更改了标志的要求（见第9章，2009年版的第7章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口。 本文件起草单位：中路高科交通检测检验认证有限公司、交通运输部公路科学研究所、国家交通安
全设施质量检验检测中心、云南省交通运输综合行政执法局工程质量监督支队、凯盛科技集团有限公司、河北大学、西南交通大学、山东正晨科技股份有限公司。
本文件主要起草人：杨勇、李伟、张智勇、朱传征、田晓辰、王磊、彭寿、燕凌、陈建、苏鹤俊、李旭、 李正章、王丛笑、常玉涛、高鹤、陈维荣。
一本文件于2009年首次发布，本次为第一次修订。
I GB/T24716—2023
公路沿线设施太阳能供电系统
通用技术规范
1范围
本文件规定了公路沿线设施太阳能供电系统的组成与分类、总体要求、技术要求、试验方法、检验规
则和标志。
本文件适用于公路沿线设施太阳能供电系统。
n
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB 8897.4 原电池第4部分：锂电池的安全要求 GB/T9535一1998地面用晶体硅光伏组件设计鉴定和定型 GB/T 15142 2含碱性或其他非酸性电解质的蓄电池和蓄电池组 且方形排气式镉镍单体蓄电池 GB/T16422.3一2022塑料实验室光源暴露试验方法 第3部分：荧光紫外灯 GB/T18911 地面用薄膜光伏组件设计鉴定和定型 GB/T22040一2008公路沿线设施塑料制品耐候性要求及测试方法 GB/T22473.1 储能用蓄电池第1部分：光伏离网应用技术条件 GB/T36276电力储能用锂离子电池 JT/T817—2011 公路机电系统设备通用技术要求及检测方法 NB/T32004—2018光伏并网逆变器技术规范
3 ：术语和定义
下列术语和定义适用于本文件。
3.1
太阳电池 solarcell 将太阳辐射能直接转换成电能的一种器件。 「来源GB/T2297一1989，2.2，有修改
3.2
晶体硅太阳电池 siliconsolarcell 以单晶硅或多晶硅作为基体材料的太阳电池。
3.3
薄膜太阳电池 thin film solar cell 以硅基、铜钢硒、碲化镉、砷化等半导体薄膜作为光电转换材料的太阳电池
1 GB/T 24716—2023
3.4
并网逆变器grid-connectedinverter 将太阳电池阵列输出的直流电变换成交流电后馈人电网的设备。 ［来源：NB/T32004—2018，3.1，有修改］
4太阳能供电系统组成与分类
4.1组成
公路沿线设施太阳能供电系统一般由太阳电池、蓄电池及充放电控制器等组成（见图1）。收费站、 隧道照明系统等需要交流供电的场所还应配备逆变器等装置；并网型太阳能供电系统应配备并网逆变器等装置。
太H
电网
氨装
屯池
/ L
上
L
充放电控制器
变器 并网
逆变器
1
萨电池
贫费
门
图1 公路沿线设施太阳能供电系统组成
4.2分类 4.2.1按与电网的连接方式分为离网型太阳能供电系统和并网型太阳能供电系统 4.2.2按负载性质分为直流太阳能供电系统和交流太阳能供电系统 4.2.3按太阳电池的类型分为晶体硅太阳电池太阳能供电系统、薄膜太阳电池太阳能供电系统等。 4.2.4按太阳电池的布设方式分为集中式太阳能供电系统和分布式太阳能供电系统，
5总体要求
5.1 公路沿线设施应根据负载功耗、负载工作稳定性要求、太阳辐射情况和电网供电条件等，本着安全、环保、经济、适用的原则选用太阳能供电系统及其组成部分 5.2应用于安装空间受限或抗风荷载要求较高条件下的太阳能供电系统宜采用光电转换效率较高的太阳电池。 5.3安装、敷设于建筑、结构物的表面，或环境振动较为强烈条件下的太阳能供电系统可采用薄膜太阳电池。 5.4应用在冬季平均气温低于0℃地区的太阳能供电系统宜选用耐低温性能较好的蓄电池和蓄电池保温箱。 5.5安装、敷设于路面、建筑表面、结构物表面等的太阳电池组件及配套设施应具备一定的力学强度，能满足原路面、建筑表面、结构物表面等所需承受的压力和剪切力，且太阳电池组件之间，太阳电池与充放电控制器、并网逆变器、蓄电池、负载等之间的连接在受力的情况下应稳定可靠，
2
