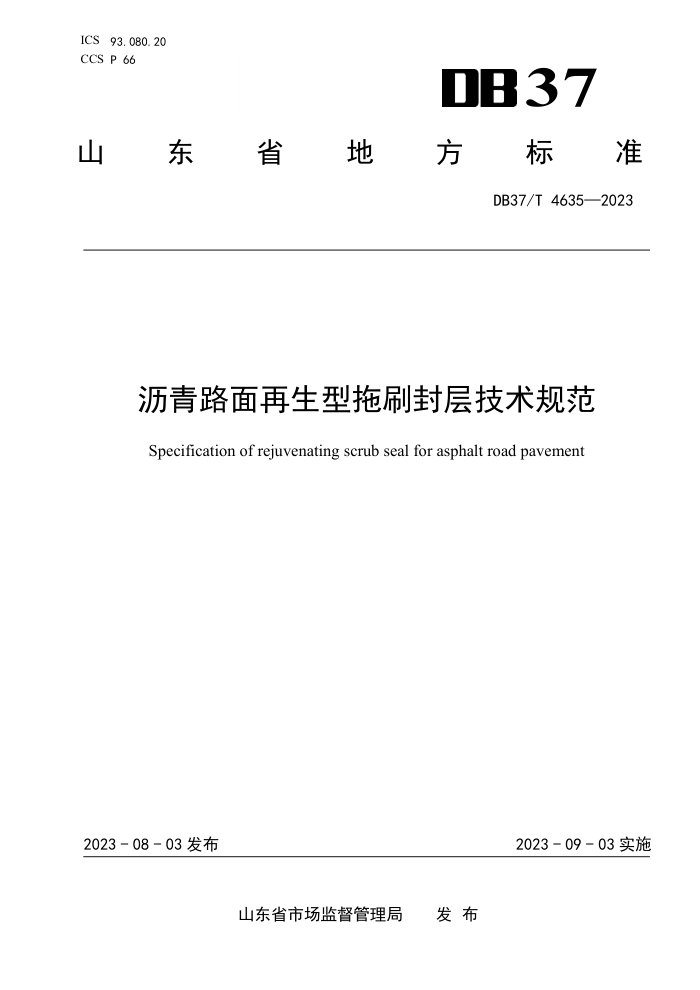

ICS93.080.20 CCS P 66
DB37
山东省東地 電方标准
DB37/T4635—2023
沥青路面再生型拖刷封层技术规范
Specification of rejuvenating scrub seal for asphalt road pavement
2023-08-03发布
2023-09-03实施
山东省市场监督管理局 发布 DB37/T4635—2023
目 次
II
前言 1范围
规范性引用文件 3术语和定义 4 材料.
2
4.1乳化沥青 4.2集料， 5设计 5. 1 一般规定 5. 2 集料撒布量设计 5.3 乳化沥青洒布量设计 5. 4 集料覆盖率 5. 5 撒（洒）布量确定
施工 6. 1 一般规定 6. 2 设备要求 6. 3 施工准备 6. 4 试验段. 6. 5 施工工艺质量控制
6
7
7. 1 材料质量检查与要求 7.2 施工过程质量控制 8验收附录A（规范性） 乳化沥青与矿料黏附性试验方法. A.1准备工作， A. 2 试验步骤 A. 3 数据处理附录B（资料性） 集料中值粒径测试方法. B. 1 试验方法 B.2计算方法附录C（规范性） 乳化沥青洒布量、集料撒布量现场检测方法 C.1器具与材料
C
X
10 10 10 10
C. 2 试验方法 C. 3 计算
1 DB37/T 4635—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由山东省交通运输厅提出并组织实施。 本文件由山东省交通运输标准化技术委员会归口。
II DB37/T4635—2023
沥青路面再生型拖刷封层技术规范
1范围
本文件规定了沥青路面再生型拖刷封层的材料、设计、施工、质量控制及交工验收等技术要求。 本文件适用于一级公路以下公路沥青路面预防性养护上封层和各级公路的下封层、应力吸收层。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGE20公路工程沥青及沥青混合料试验规程 JTGE42公路工程集料试验规程 JTGF40公路沥青路面施工技术规范 JTG3450公路路基路面现场测试规程 SH/T0780乳化沥青破乳度测定法 SH/T0099.17乳化沥青残留物与馏出油含量蒸馏测定法
：术语和定义
3
下列术语和定义适用于本文件。
3. 1
再生型拖刷封层 rejuvenating scrub seal 采用带有拖刷装置的专用设备，在沥青层或基层之上酒布、涂刷聚合物再生型等乳化沥青，并撒布
集料、经碾压而成的功能层。 3. 2
拖刷装置 scrubbroom 由配电盘、气缸、金属框架、扫帚撬及扫帚组成，可连接到洒布车，能自由升降并用于涂刷乳化沥
青的装置。 3. 3
聚合物再生型乳化沥青polymermodifiedrejuvenatingemulsionasphalt 采用聚合物胶乳、再生剂、乳化剂、石油沥青等原料按一定比例经乳化制备而成的乳化沥青。
3. 4
破乳度demulsibility 采用化学破乳剂，测试从乳液中破乳得到的沥青数量，用来鉴别乳化沥青是快凝型还是中凝型的试
验指标。
4材料
4.1乳化沥青
1 DB37/T4635—2023
4. 1.1 聚合物再生型乳化沥青宜采用容量不大于100t、具备加热和搅拌功能的专罐储存。不同品种的乳化沥青不应混用储罐，运输过程中不应与其他乳化沥青混装。 4.1.2 ：聚合物再生型乳化沥青存储温度宜为75℃土5℃，且存储时间不宜超过5d，应定期搅拌， 全少24h一次，每次搅拌时间为1min～2min，搅拌速度宜控制在40r/min～50r/min。若存储时间超过 5d时，应取样检测，合格后方可使用。 4.1.3 聚合物再生型乳化沥青技术指标应符合表1的规定。
表1 聚合物再生型乳化沥青技术要求
单位
试验项目破乳速度粒子电荷
技术要求快裂或中裂 JTG E20 T 0658 阳离子(十)
试验方法
一
JTGE20T0653 JTG E20 T 0652 JTG E20 T 0623
1.18mm筛孔剩余量（%）赛波特黏度（50℃）
≤0. 1 200~600 ≥50 ≥66 ≥80 30~60 ≥58 ≥80 ≤1. 0 ≤1. 0 ≤5. 0
S
破乳度（%）
SH/T 0780 JTG E20 T 0651 JTG E20 T 0604 JTG E20 T 0662
一
含量（%）
针入度（25℃，100g，5s）针入度（4℃，200g，60s）弹性恢复（10℃） (%）
0. 1 mm 0. 1 mm
蒸发残留物
与矿料的黏附性，裹附率（%）蒸馏残留物馏出油量（%）
附录A SH/T 0099. 17 JTG E20 T 0655
1 d (%) 5 d (%)
储存稳定性
4.1.4 当采用其他乳化沥青时，应符合JTGF40的规定。 4. 2 集料 4. 2. 1 上封层集料宜选用耐磨性好的玄武岩；下封层及应力吸收层宜选用石灰岩。 4.2.2 集料应洁净、干燥、无风化、无杂质，具有足够的强度、耐磨耗性。技术要求应符合表2的规定。
表2 集料技术要求高速公路、 一级公路 二级及以下等级公路
单位 g/cm 一一一
试验项目
试验方法
下封层 ≥2.6 ≤2.0 ≤26 ≤12
上封层
下封层 ≥2.6 ≤2.0
JTG E42 T 0304 JTG E42 T 0304
表观密度（g/cm）集料吸水率（%）
≤20
≤28 JTG E42 T 0316
压碎值（%）坚固性（%）
≤12
JTG E42 T 0314 JTG E42 T 0317
洛杉矶磨耗损失（%）针片状颗粒含量（%）
≤28 ≤18
≤15
≤20 JTG E42 T 0312
2
