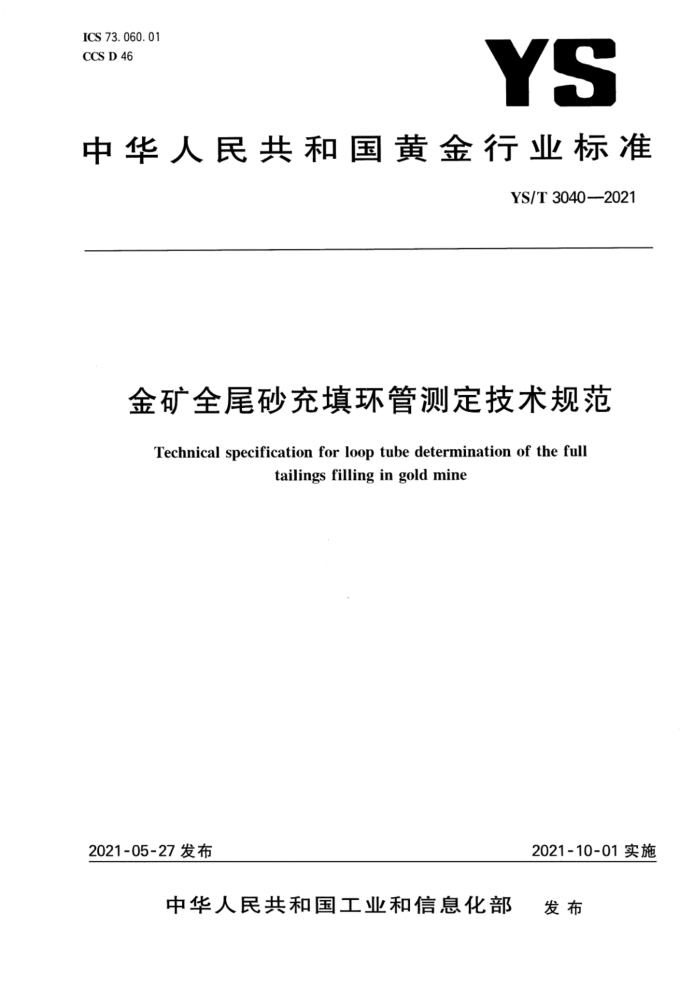

ICS 73. 060. 01 CCS D 46
YS
中华人民共和国黄金行业标准
YS/T 3040--2021
金矿全尾砂充填环管测定技术规范 Technical specification for loop tube determination of the full
tailingsfillingingoldmine
2021-10-01实施
2021-05-27 发布
中华人民共和国工业和信息化部 发布 YS/T3040—2021
目 次
前言引言范围
m
1 2 规范性引用文件 3 术语和定义
系统构成· 仪器设备及技术要求 5.1流量计 5. 2 压力计. 5. 3 浓度计： 5. 4 搅拌机， 5. 5 输送泵 6 管路布置及技术要求 7 试验步骤·
4
5
Y
数据采集与计算 8.1质量浓度 8.2 流量 8.3 压力
8 YS/T3040—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国黄金协会提出。 本文件由全国黄金标准化技术委员会（SAC/TC379)归口。 本文件起草单位：山东黄金集团有限公司、中南大学、长春黄金研究院有限公司、山东黄金矿业科技
有限公司、南华大学、湖南充填工程技术有限公司、山东工大中能科技有限公司、潍坊市宏鑫机械有限公司。
本文件主要起草人：齐兆军、寇云鹏、赵国彦、刘永、陈秋松、栾松义、严鹏、李广波、吕学清、洪昌寿、 杨秀锟、马贺、曾令义、朱庚杰、荆晓东、李洋、郭加仁、栾黎明、王增加、张军童、王鹏。
目 YS/T3040—2021
引 言
金矿全尾砂充填管道输送时，除了固态充填料和液态水外，还伴随有空气等气体，形成固、液、气三相复合流动体，其运动状态复杂，流态不稳定，难以借助理论方法计算获得充填系统设计建设及充填质量控制所需的质量浓度、流速和压力等参数。金矿全尾砂充填环管测定技术规范，依据矿山取样配制的充填料浆，通过全尾砂充填环管测试系统，测得料浆输送实际流变性能参数。在确保试验系统仪表精度的前提下，通过收集充填管道输送试验真实数据，能够较准确地获得充填料浆三相流浓度、流速与运动阻力值及其规律，对矿山充填系统建设与充填质量控制具有重要工程价值与实际意义。
V YS/T3040—2021
金矿全尾砂充填环管测定技术规范
1范围
本文件规定了金矿全尾砂充填环管测试系统构成、仪器设备、管路布置、试验步骤、数据采集与计算。 本文件适用于金矿全尾砂充填环管试验及充填料浆输送质量浓度、流速和压力等参数的环管测定分
析。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 9142 2混凝土搅拌机 GB/T13333混凝土泵 GB/T32543建筑施工机械与设备混凝土输送管连接型式和安全要求 JB/T6170压力传感器
3术语和定义
下列术语和定义适用于本文件。
3. 1
金矿全尾砂goldminesfulltailings 金矿石经细磨选矿排出后未经分选的全粒级尾砂。
3. 2
质量浓度slurryconcentration 充填料浆中固体物料的质量占比。
3.3
环管试验系统loopingpipeexperimentsystem 通过在环形管路上布置流量计、压力计、浓度计等，依靠输送泵输送，测定不同浓度、流量时充填料浆
管道输送流态参数的试验系统。 3. 4
流量计flowmeter 一种测量管路内料浆流量的仪器。
3.5
压力计pressuremeter 一种测量管路内料浆压力的仪器。
1 YS/T3040—2021
3. 6
浓度计concentrationmeter -种测量管路内料浆浓度的仪器。
3.7
搅拌机mixer 一种金矿全尾砂充填料浆搅拌设备。
3.8
输送泵transportpump 一种为料浆输送提供动力的机械设备。
4系统构成
环管试验系统由制浆、输送、测量三部分构成。环管试验系统应由搅拌设备、输送设备、输送管路、压力计、流量计及浓度计等组成，安装位置根据试验需要进行布置，其系统构成见图1。
O
标引序号说明：
一搅拌设备； 2- 一输送设备；
1
压力计；一浓度计；
3- 4- 5- 流量计。
图1环管试验系统构成示意图
5仪器设备及技术要求
5.1流量计 5.1.1流量计应安装在通风干燥处，工作环境温度宜在一10℃～十60℃之间，相对湿度宜小于85%。 5.1.2当环境温度低于一10℃时，应对流量计采取适当保温措施。当环境温度高于十60℃时，应采取适当降温措施 5.1.3流量计量程应为环管系统设计最大料浆流量的1.5倍，测量精度不应低于1%。 2
