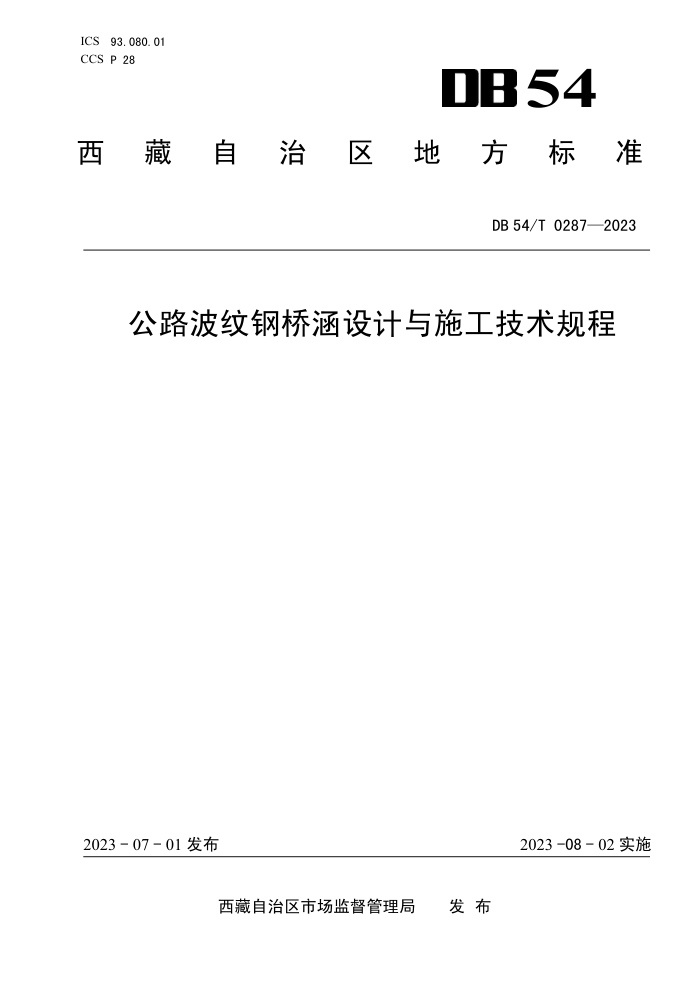

ICS 93.080.01 CCS P 28
DB54
西藏自治 区 地方标准
DB54/T0287—2023
公路波纹钢桥涵设计与施工技术规程
2023-07-01发布
2023-08-02实施
发布
西藏自治区市场监督管理局 DB54/T0287—2023
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
II
总体原则. 材料及构件， 5.1 基本规定. 5.2波纹钢... 5. 3 连接件. 5. 4 防渗材料... 5. 5 防腐材料. 5.6 结构性回填材料 5. 7 其他材料.. 6设计 6. 1 基本规定 6.2 桥涵布设.. 6.3 跨径（直径）及净高 6.4 水文、水力计算. 6.5 地基、基础及下部结构设计 6.6 构造设计. 6. 7 主体结构设计 6.8 防渗设计 6.9 防腐及防磨蚀设计 6.10 附属工程设计
4
3
5
施工 7. 1 基本规定. 7. 2 施工准备. 7. 3 基坑开挖及地基处理 7. 4 波纹钢板拱桥基础及下部结构施工 7. 5 波纹钢管涵基础及垫层施工 7. 6 波纹钢安装 7. 7 防腐及防磨蚀施工 7. 8 结构性回填施工 7. 9 减载板施工 7. 10 洞口构造物施工 7. 11 附属工程施 7.12 现场恢复质量检查及验收
7
8
I DB 54/T 0287—2023
8.1基本规定. 8.2 进场材料及构件质量验收 8.3 工程质量检验与评定 8.4 质量检验与评定用表附录A（规范性）波纹钢管（拱）构造参数附录B（资料性）波纹钢桥涵结构设计计算相关参数计算附录C（规范性）公路波纹钢桥涵工程划分附录D（规范性）公路波纹钢桥涵洞工程质量检验评定用表
1
II DB54/T0287—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由西藏自治区交通运输厅提出。 本文件由西藏自治区交通运输厅归口。 本文件起草单位：西藏自治区交通勘察设计研究院、青海路拓工程设施制造集团有限公司。 本文件主要起草人：拉巴、宋方华、孔宪科、韩馨、米玛、李元庆、边巴琼达、彭有宏、白玛贡觉、 韩昌花、尼玛旺拉、杨雅芝。 本文件为首次发布。
III DB54/T0287—2023
公路波纹钢桥涵设计与施工技术规程
1范围
本文件规定了公路波纹钢桥涵的术语和定义、总体原则、材料及构件、设计、施工、质量检查及验收等技术内容
本文件适用于公路波纹钢桥涵工程设计、施工、质量检查及验收
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700 碳素结构钢 GB/T 706 热轧型钢 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1591 低合金高强度结构钢 GB/T 2518 连续热镀锌和锌合金镀层钢板及钢带 GB/T 6725 冷弯型钢通用技术要求 GB/T 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T14683 硅酮和改性硅酮建筑密封胶 GB/T 17643 土工合成材料聚乙烯土工膜 GB/T19250 聚氨酯防水涂料 GB/T 26528 防水用弹性体(SBS)改性沥青 GB/T 27806 环氧沥青防腐涂料 GB/T 3323.1 焊缝无损检测射线检测第1部分：X和伽玛射线的胶片技术 GB/T 3323.2 焊缝无损检测射线检测第2部分：使用数字化探测器的X和伽玛射线技术 GB/T 34567 冷弯波纹钢管 GB 50017 钢结构设计标准 GB 50661 钢结构焊接规范 JC/T 483 聚硫建筑密封胶 JGJ824 钢结构高强度螺栓连接技术规程 JT/T 536 6路桥用塑性体改性沥青防水卷材 JT/T722 公路桥梁钢结构防腐涂装技术条件 JTG2120 公路工程结构可靠性设计统一标准 JTG/T2231 公路桥梁抗震设计规范 JTG3363 公路桥涵地基与基础设计规范 JTG/T3365-02公路涵洞设计规范 JTG/T3610 公路路基施工技术规范
1
