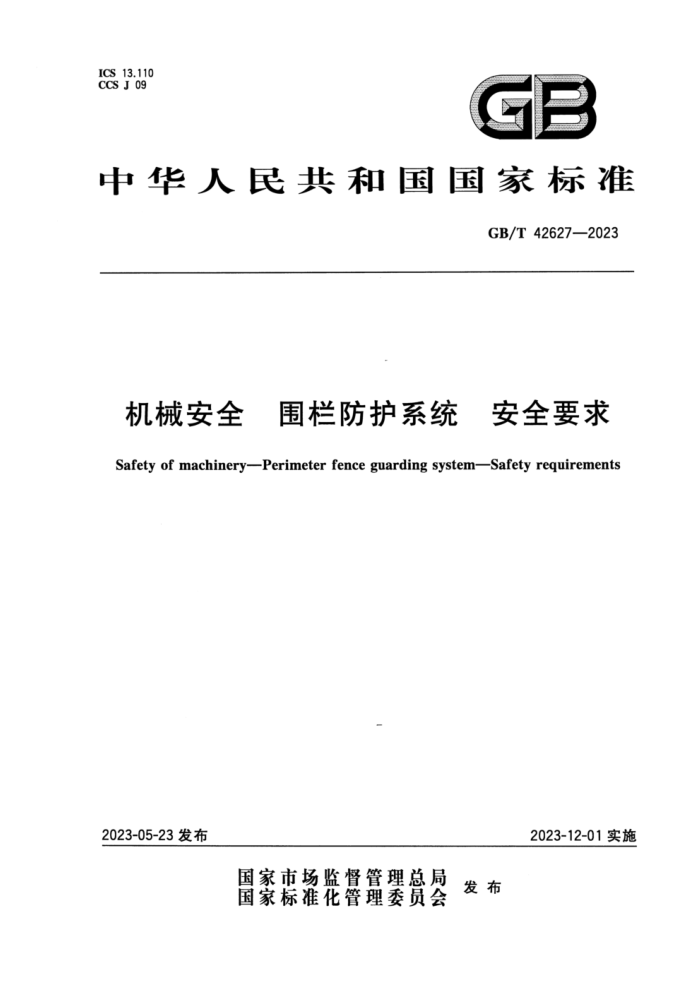

ICS 13.110 CCSJ09
中华人民共和国国家标准
GB/T42627—2023
机械安全 围栏防护系统 安全要求 Safety of machinery-Perimeter fence guarding system-Safety requirements
2023-12-01实施
2023-05-23发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T42627—2023
目 次
前言引言 1范围 2 规范性引用文件
术语和定义使用条件安全要求
4 5
5.1 尺寸 5.2 强度 5.3 围栏 5.4 安全门 5.5 联锁装置 6 使用说明书 6.1 一般要求 6.2 剩余风险 6.3 安装说明 6.4 操作说明 6.5 检查与维护 6.6 围栏防护系统的拆卸附录A（资料性）检测围栏抗冲击性的摆锤冲击试验方法参考文献
L GB/T42627—2023
前言
本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国机械安全标准化技术委员会（SAC/TC208）提出并归口。 本文件起草单位：宁波纬诚科技股份有限公司，四川蜀兴优创安全科技有限公司安徽江由环卫设
备股份有限公司，广东仕诚塑料机械有限公司，深圳国技仪器有限公司，湖州市南得区佰通标准化研究院，中山斯瑞德环保科技有限公司广东双拉智造科技有限公司，南京中拓科技有限公司，浙江金澳兰机床有限公司，中机生产力促进中心有限公司，上海辰竹仪表有限公司，山东杰创机械有限公司，青岛凯捷重工机械有限公司·南京林业大学，皮尔磁电子 （常州）有限公司，山东莱恩光电科技股份有限公司，南京理工大学，苏州安高智能安全科技有限公
二电器有限公司·广东金志利科技股份有限公司、山
东宏坤智能科技有限公司，惠州市惠份有限公司，淄博泰鼎机械科技有限公司，东莞市本质安全科技有限公司，长江智能科技（广东）股份有限公司，浙江京速机床附件有限公司，深圳市今天国际智能机器人有限公司，绍兴科艺标雁技术咨询有限公司，山东省扬帆轴承有限公司，深圳市邦正精密机械有限公司，中国第二十二冶集团有限公司深圳市智佳能自动化有限公司、通号工程局集团城建工程有限公司、深圳市高捷力科技有限公司广东当家人智能电器有限公司，中创新航技术研究中心（深圳）有限公司南京高立工程机械有限公司，义乌市经龙模具有限公司，深圳市拉普拉斯能源技术有限公司，势加透博洁净动力如皋有限公司藻阳天自先导电池材料科技有限公司，浙江协美科技有限公司，山东金泰建设有限公司，沈阳亚特重型装备制造有限公司，宁波沃特汽车部件有限公司九思检测技术（广东）有限公司，西安久鑫长物联网科技有限公司，枣庄市慧天美亚保温节能建材有限公司，陕西协佳亚光软件有限公司广东康鑫新材料有限公司，福建泰多科技有限公司、陕西泛标软件有限公司。
山东广利铁塔有限公司，深圳市博硕科技股
本文件主要起草人：戴闻杰、秦培钧、孙四五、秦志红、郭冰、张天泽、张帆。王泰基、陈永、闻丽君、 张杰、吕时广，章跃洪俞波、张燕。宿立国、居荣华、李勤胡进芳、应露瑶陈勇良宋小宁、居里错、 付卉青、周婷、赵茂程、李肖、刘治永。汪中亨、程红兵、黄之炯、李忠、陈卓贤。刘国兵。李永坤。倪超、 洪吉福于敬辉，诸葛宝钧，杨海全葛伟宏，王琳蒋学利李仁余周红辉、张晓飞杨凯顾大正，杨西军邹杨波、占建俊庆卓卓，陈小全庞艳、张昆明李海涛、陈婧、郑翔，桂吉尹卫民。张平。 张哲元林佳继白江涛孙伟罗飞刘祥军龚丽华蒋惠兴段春芳、汪正华，杨玲玲王哲思宋光升朱伟峰聂宏霞南少微。
1 GB/T42627—2023
引言
机械领域安全标准的结构如下：
A类标准（基础安全标准）给出适用于所有机械的基本概念、设计原则和一般特征：一B类标准（通用安全标准），涉及机械的一种安全特征或使用范围较宽的一类安全装置： ·B1类，特定的安全特征（如安全距离、表面温度、噪声）标准： ·B2类，安全装置（如双手操纵装置、联锁装置、压敏装置，防护装置）标准 C类标准（机械产品安全标准），对一种特定的机器或一组机器规定出详细的安全要求的标准。
根据GB/T15706.本文件属于B2类标准。 本文件尤其与下列与机械安全有关的利益相关方有关：机器制造商：一健康与安全机构。 其他受到机械安全水平影响的利益相关方有：
机器使用人员：机器所有者：服务提供人员：消费者（针对预定由消费者使用的机械）。
上述利益相关方均有可能参与本文件的起草。 此外，本文件预定用于起草C类标准的标准化机构。 本文件规定的要求可由C类标准补充或修改。 对于在C类标准的范围内，且已按照C类标准设计和制造的机器，优先采用C类标准中的要求。 围栏防护系统一般由围栏，安全门和联锁装置构成。围栏防护系统可广泛用于工业生产线，机器人
等领域，其目的是防止非预期的进人来减小风险，也能通过防止部件或物体弹出或冲击来减小风险。
Ⅱ GB/T42627—2023
机械安全 围栏防护系统 安全要求
1范围
本文件规定了围栏防护系统的使用条件，安全要求和使用说明书。 本文件适用于工业领域使用的围栏防护系统。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15706—2012机械安全设计通则风险评估与风险减小 GB/T18831—2017 机械安全与防护装置相关的联锁装置设计和选择原则 GB/T23821—2022 机械安全防止上下肢触及危险区的安全距离 GB/T42598 8机械安全使用说明书起草通则
术语和定义
5
GB/T15706一2012界定的以及下列术语和定义适用于本文件。
3.1
围栏防护系统 perimeter fence guarding system 围栏安全门和联锁装置的集成。 注：围栏防护系统用于某一区域物理隔高或限制人员进人危险区，示意图见图1。
1 GB/T42627—2023
标引序号说明：
围栏： 2一联锁装置： 3——安全门。
图1围栏防护系统示意图
3.2
围栏perimeterfence 由面板。立柱及相关附件构成的固定式防护结构。 注图2给出了围栏示意图。
2 GB/T426272023
标引序号说明：
面板： 2- 立柱：
1
一附件。
3-
图2围栏示意图
3.2.1
面板panel 围栏的主体构件。 注：常见的面板形式有金属丝网，金属板，高分子聚合物等。
3.2.2
立柱post 在安装围栏中，用于固定位置和支撑面板的构件。
3.2.3
附件 accessory 用于面板与立柱固定或立柱与地面固定所需的配件。
3.3
安全门safetydoor 由面板、立柱和门附件等组成，可供人员安全出人危险区的活动式防护结构。
3.4
联锁装置 interlocking device 联锁interlock 用于防止危险机器功能在特定条件下（通常是指只要防护装置未关闭）运行的机械，电气或其他类
型的装置。
［来源.GB/T15706—2012,3.28.1
3 GB/T42627—2023
3.5
安全距离 safety distance 安全间距safe separation distance S. 防护结构距危险区的最小距离。 ［来源.GB/T23821—2022,3.2]
3.6
工具tool 为进行紧固操作而设计的器具。 注：如专用钥匙或扳手，硬币或指甲链之类的临时器具不能被视为工具。 ［来源：GB/T8196-2018，3.7，有修改］
4使用条件
围栏防护系统的工作环境不应超出产品说明书上规定的腐蚀性工作环境要求。 围栏防护系统固定的地面应平整硬化。
5安全要求
5.1尺寸 5.1.1在确定围栏高度之前，应按照GB/T15706一2012中5.5确定伤害的严重程度和发生的概率，并测量危险区高度（h），如果通过围栏防护的危险仅会造成轻微伤害且发生概率低，则应按照 GB/T23821一2022的表1选择围栏的高度（即保护结构高度h），否则应按照GB/T23821一2022的表2选择围栏的高度。
在不采用附加保护措施情况下，围栏的高度越低，围栏距离危险区的尺寸应越大，通常，国栏的高
度宜选用1600mm.1800mm.2000mm或2200mm。
注：GB/T16856一2015中5.4给出了估计伤害严重程度和发生概率的指南。 当围栏高度小于1400mm时，应采取附加保护措施。
5.1.2除非风险评估结果表明可行，否则围栏下沿离地高度不应超过180mm以避免人员从下沿开口进人危险区。 5.1.3金属丝网围栏面板的网格尺寸及其他面板的开口应符合GB/T23821一2022中4.2.4的规定。 5.2强度 5.2.1围栏防护系统应具备足够的整体结构强度，在可预见的生命周期内保持抗冲击能力，可采用附录A描述的摆锤试验方法进行检测。 5.2.2围栏应具备足够抵抗来自危险区外可预见撞击的抗冲击能力，且应至少满足防止人员进人危险区的功能，其基础值应不小于115丁，
注：115J为模拟总质量为90kg的人体从防护区外以1.6m/s的速度撞击围栏前的能量。 5.2.3围栏应具备足够抵抗来自危险区内可预见撞击的抗冲击能力应对防护区域内机器的部件或工件的冲击风险和冲击能量进行评估，并选用抗冲击能力不小于可预见冲击能量的围栏。如果机械运动部件冲击能量难以评估，宜选用抗冲击能力不小于1600J的围栏。
注：1600J为模拟总质量为200kg的机械运动部件从防护区内以4m/s的运行速度撞击围栏前的能量。
