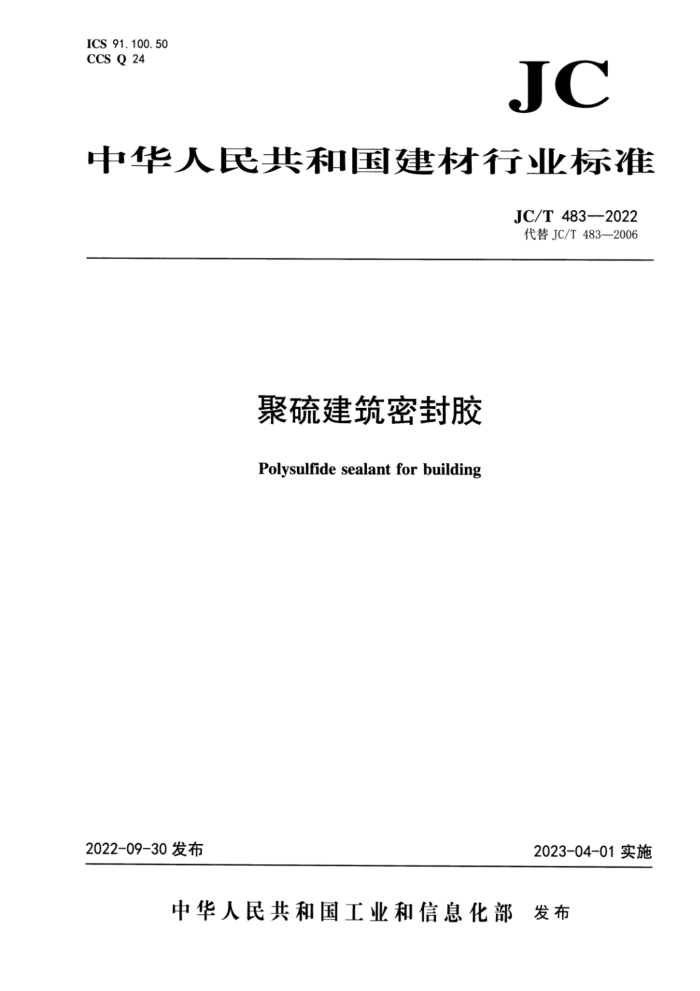

ICS 91.100.50 CCS Q 24
JC
中华人民共和国建材行业标准
JC/T483-2022 代替JC/T483—2006
聚硫建筑密封胶 Polysulfide sealant for building
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 JC/T483—2022
前言
本文件按照GB/T1.12020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T483一2006《聚硫建筑密封胶》，与JC/T483一2006相比，除结构调整和编辑性改动外，主要技术变化如下：
a）增加了产品按用途分类（见4.1.1)； b) 增加了50、35位移能力级别（见4.2、表1、表2、表5)； c) 更改了弹性恢复率的技术指标；增加了50LM、35LM、25HM级别的技术指标；增加了28d浸水
后定伸粘结性和低温柔性项目（见表2，2006年版的表2)； d) 增加了应用性能“拉伸粘结性”（见表3)：
更改了试验方法（见第7章，2006年版的第5章）。
e) 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。
本文件由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。 本文件负责起草单位：河南建筑材料研究设计院有限责任公司、郑州中原思蓝德高科股份有限公
司、苏州华天密封材料有限公司、新疆科能新材料技术股份有限公司。
本文件参加起草单位：苏州中材非金属矿工业设计研究院有限公司、常州华安建材有限公司、山东宇龙高分子科技有限公司、平奥县惠城建材有限公司、郑州国泰密封材料科技有限公司、广东普赛达密封粘胶有限公司、郑州裕昌建筑节能科技有限公司、江苏凯伦建材股份有限公司。
本文件主要起草人：段林丽、胡慧莹、张燕红、陈义仁、曹登云、翟祝贺、沈春林、姚美华、由树明、韩铭、刘海超、张铭、詹锋、刘绍文、余安宇、李莹、陈斌。
本文件所代替文件的历次版本发布情况为： —1992年首次发布为JC483一1992，2006年第-次修订：一一本次为第二次修订。
I JC/T483—2022
聚硫建筑密封胶
1范围
本文件规定了聚硫建筑密封胶的分类、一般要求、技术要求、试验方法、检验规则以及标志、包装、 运输和贮存。
本文件适用于以液态聚硫橡胶为基料的室温硫化多组分建筑密封胶。 本文件不适用于中空玻璃二道密封用聚硫密封胶。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6682—2008分析实验室用水规格和试验方法 GB/T13477.1建筑密封材料试验方法第1部分：试验基材的规定 GB/T13477.2—2018 建筑密封材料试验方法第2部分：密度的测定 GB/T13477.3—2017 建筑密封材料试验方法 ：第3部分：使用标准器具测定密封材料挤出性的方法 GB/T13477.5—2002 建筑密封材料试验方法 ：第5部分：表干时间的测定 GB/T13477.6—2002 建筑密封材料试验方法 第6部分：流动性的测定 GB/T13477.7—2002 建筑密封材料试验方法 第7部分：低温柔性的测定 GB/T13477.8—2017 建筑密封材料试验方法 第8部分：拉伸粘结性的测定 GB/T13477.9—2017 建筑密封材料试验方法 ：第9部分：浸水后拉伸粘结性的测定 GB/T13477.10—2017 建筑密封材料试验方法 第10部分：定伸粘结性的测定 GB/T 13477.11—2017 建筑密封材料试验方法 第11部分：浸水后定伸粘结性的测定 GB/T13477.13—2019 建筑密封材料试验方法 第13部分：冷拉-热压后粘结性的测定 GB/T13477.17—2017 建筑密封材料试验方法 第17部分：弹性恢复率的测定 GB/T13477.19建筑密封材料试验方法第19部分：质量与体积变化的测定 GB/T14682建筑密封材料术语 GB/T22083—2008 建筑密封胶分级和要求
3术语和定义
GB/T14682界定的术语和定义适用于本文件。
4分类
4.1类型
1 JC/T483—2022
4.1.1 产品按用途分为普通接缝用(P）、渠道衬砌接缝用（Q)、管道接缝用（G)。 4.1.2产品按流动性分为非下垂型(N)和自流平型(L)两个类型。 4.2级别
产品按照满足接缝密封功能的位移能力进行分级，见表1。
表1 密封胶级别
试验拉压幅度
位移能力
级别 50 35 25 20
% 50. 0 35.0 25. 0 20. 0
% ± 50 ± 35 ± 25 ± 20
4.3次级别
产品按拉伸模量分为高模量(HM)和低模量（LM)两个次级别。 4.4 标记
产品按名称、本文件编号、类型、级别、次级别顺序标记。 示例：符合本文件，普通接缝用，非下垂型，25级，低模量的聚硫建筑密封胶标记为：
聚硫建筑密封胶JC/T483—2022-P-N-25LM
5一般要求
产品的生产与使用不应对人体、生物与环境造成有害的影响，所涉及与生产、使用有关的安全和环境要求应符合我国相关标准和规范的规定。
6 技术要求
6.1外观 6. 1. 1 产品应为细腻、均匀膏状物，不应有气泡、结皮或凝胶 6.1.2产品的颜色与供需双方商定的样品相比，不应有明显差异。各组分的颜色宜有明显差异。 6.2 理化性能
聚硫建筑密封胶的理化性能应符合表2的规定
2 JC/T483—2022
表2 理化性能
技术指标
序号
项目
25HM 20LM 20HM
50LM
35LM
25LM 规定值±0.1
1
密度/(g/cm)
下垂度(N型)/mm 流平性(L型) 表干时间/h 适用期/h
≤3 光滑平整 ≤24 >2
2 流动性“ 3 4 5 拉伸模量/MPa 6
≤0. 4 ≤0. 4 ≤0. 4 >0. 4 ≤0. 4 >0. 4 和
23 ℃ -20 ℃
和
和
和
或
或
≤0.6 ≤0.6 ≤0.6 >0.6 ≤0. 6 >0. 6
弹性恢复率/% 定伸粘结性浸水后定伸粘结性冷拉-热压后粘结性质量损失率/% 28d浸水后定伸粘结性
≥80 无破坏无破坏无破坏 ≤5
7 8 9 10 11 12
无破坏
一
低温柔性(-40℃)
无裂纹
允许采用各方商定的其他指标值允许采用各方商定的其他指标值。 仅适用于长期浸水环境的产品。
6. 3 应用性能
Q类和G类聚硫建筑密封胶还应符合表3规定的应用性能，
表3 Q类和G类聚硫建筑密封胶的应用性能
技术指标
序号
项目
渠道衬砌接缝用(Q) 管道接缝用(G)
最大拉伸强度/MPa 断裂伸长率/% 最大拉伸强度/MPa 断裂伸长率/%
≥0. 3 ≥300 ≥0. 2 ≥200
≥0. 8 ≥100
标准条件
1
拉伸粘结性
28d浸水后
一
7 试验方法
7. 1 试验基本要求
3
