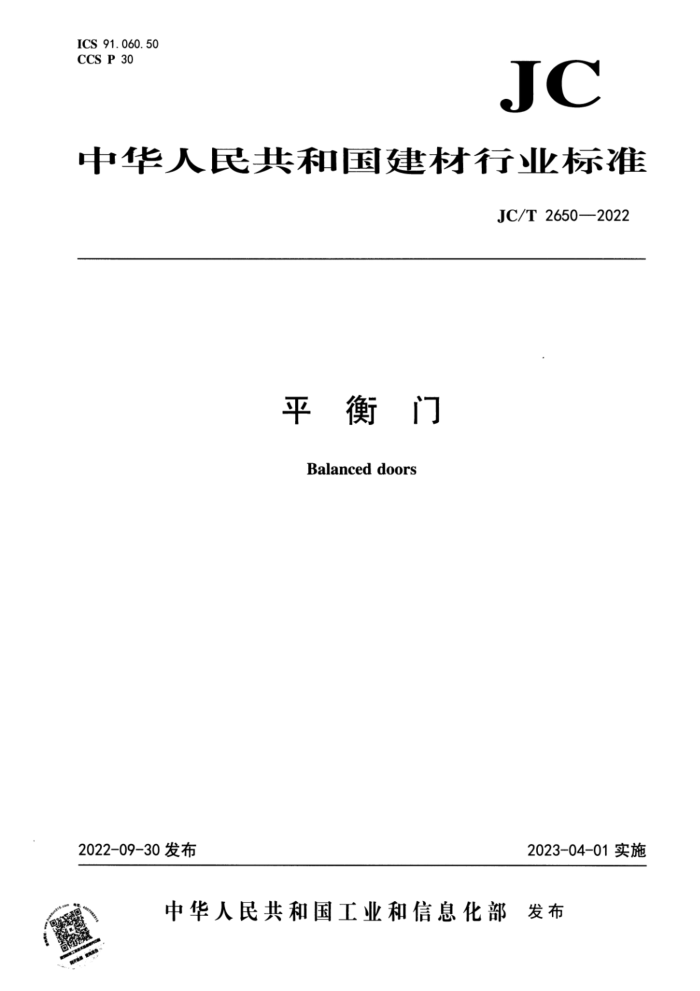

ICS 91.060.50 CCS P 30
JC
中华人民共和国建材行业标准
JC/T2650—2022
平衡门
Balanced doors
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 JC/T2650—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国建筑材料联合会提出并归口。 本文件负责起草单位：中华全国工商业联合会五金机电商会、建筑材料工业技术监督研究中心、宁
波智汇门道系统控制技术有限公司。
本文件参加起草单位：天津市森健金属制品有限公司、中拓门业（天津)有限公司、江苏德普尔门控科技有限公司、苏州雷博胜机电设备有限公司、上海获麦逊电子科技有限公司、京瓷利优比(大连)机器有限公司、北京门道佰分佰工程技术有限公司、许昌正特门控科技有限公司、上海东铁五金有限公司、 广州基太思自动化设备有限公司、宝利隆门业（天津)有限公司、广信检测认证集团有限公司、北京全联智能科技发展有限公司。
本文件主要起草人：隋小丽、王斌、陈庆元、崔立伟、赵白、夏新国、余祥新、沈浩、顾伟、黄宏明、薛玉霞、刘斌、王文丰、魏洪才、万静、杨广武、孙继成、王绍辉、韩智深、殷瑾奕、洪晖、刘硕、王鑫、张秀梅、白静国。
本文件为首次发布。
- JC/T2650—2022
平衡门
1范围
本文件规定了平衡门的分类、规格尺寸和标记、一般要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于工业与民用建筑中的平衡门。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志 GB2894安全标志及其使用导则 GB/T3280 不锈钢冷轧钢板和钢带 GB/T3785.1电声学声级计第1部分：规范 GB/T4706.1 家用和类似用途的电器安全第1部分：通用要求 GB/T5213 冷轧低碳钢板及钢带 GB/T5237.1 铝合金建筑型材第1部分：基材 GB/T 5824 建筑门窗洞口尺寸系列 GB/T 6388 运输包装收发货标志 GB/T 7106 建筑外门窗气密、水密、抗风压性能检测方法 GB/T8005.3一2008铝及铝合金术语第3部分：表面处理 GB/T 8162 结构用无缝钢管 GB/T 8484 建筑外门窗保温性能检测方法 GB/T8485 建筑门窗空气声隔声性能分级及检测方法 GB/T 11944 中空玻璃 GB/T12754 彩色涂层钢板及钢带 GB/T13306 标牌 GB/T14155 整门软重物体撞击试验 GB/T 14436 工业产品保证文件总则 GB/T14683 硅酮和改性硅酮建筑密封胶 GB 15763.3 建筑用安全玻璃第3部分：夹层玻璃 GB 15763.4 建筑用安全玻璃第4部分：均质钢化玻璃 GB21556 锁具安全通用技术条件 GB/T 24498 建筑门窗、幕墙用密封胶条 GB/T 29036 不锈钢表面处理氧化着色 技术规范和试验方法 GB/T 29498 木门窗 GB/T 30591 建筑门窗洞口尺寸协调要求
1 JC/T2650—2022
GB/T34616 人行自动门通用技术要求 GB/T34742 木门窗用木材及人造板规范 GB 50016 建筑设计防火规范 JC/T 635 建筑门窗密封毛条 JG/T 115 建筑用钢门窗型材 JG/T 455 建筑门窗幕墙用钢化玻璃 JG/T 516 建筑装饰用彩钢板 QB/T 2697 地弹簧 QB/T2698 闭门器 YS/T431 铝及铝合金彩色涂层板、带材
3术语和定义
GB/T34616界定的以及下列术语和定义适用于本文件。
3. 1
平衡门balanceddoors 门扇围绕固定轴转动且活动轴可沿特定轨道滑动，实现门扇开启及关闭的门系统总称。 注：平衡门结构示意图参见附录A，平衡门运行示意图参见附录B。
3. 2
启闭装置turnthedevice 由启闭五金与固定轴(3.5)、转动托臂(3.6)、活动轴(3.7)、导向轮(3.8)、导向槽(3.9)等连接并
驱动门扇启闭部件的总称。 3.3
自动启闭五金automatichardware 提供门扇开启和关闭力，具有启动、运行、停止三个运行过程的装置。
3.4
手动启闭五金manualhardware 手动门扇开启时，具有相应的阻尼力，累积产生反转扭力并可驱动已开启的门扇自行关闭并按规格
不同有相应关闭力的装置。 3.5
固定轴fixedaxle 安装在门扇外，承载门扇及启闭装置负荷且位置固定的旋转轴。
3. 6
转动托臂rotatingarm 与门扇上下端连接并与门扇共同旋转的金属结构件。
3. 7
活动轴activeaxle 连接转动托臂与门扇上下横的轴。
3.8
导向轮guidepulley 与门扇上横连接、并在门上横导向槽内平行运动的轴轮。
3. 9
导向槽guidegroove 镶嵌在门上横内、引导导向轮平行运动的装置。
2 JC/T2650—2022
分类、规格尺寸和标记
4
4.1 分类 4. 1.1 按启闭方式
分类及代号见表1。
表1 按启闭形式分类及代号
启闭方式代号
手动 s
自动 z
4.1.2按固定轴类型
分类及代号见表2。
表2 按固定轴分类及代号
固定轴类型代号
内藏 Z
外露
4.1.3 按门体结构材料
分类及代号见表3。
表3 按门体结构材料分类及代号
结构材料代号
钢 G
铝合金 L
木材 M
其他 Q
4.1.4按门扇
分类及代号见表4。
表4 按门扇分类及代号
门扇代号
左 Z
右 Y
组合 ZH
4.2规格尺寸 4.2.1 常用洞口尺寸如下：
a) 宽度尺寸系列：1200mm、1500mm、1800mm、2100mm、2400mm、2700mm、3000mm； b) 高度尺寸系列：2400mm、2700mm、3000mm、3300mm、3600mm、4200mm。
4.2.2 洞口尺寸应符合GB/T30591和GB/T5824的规定。 4.3 标记
