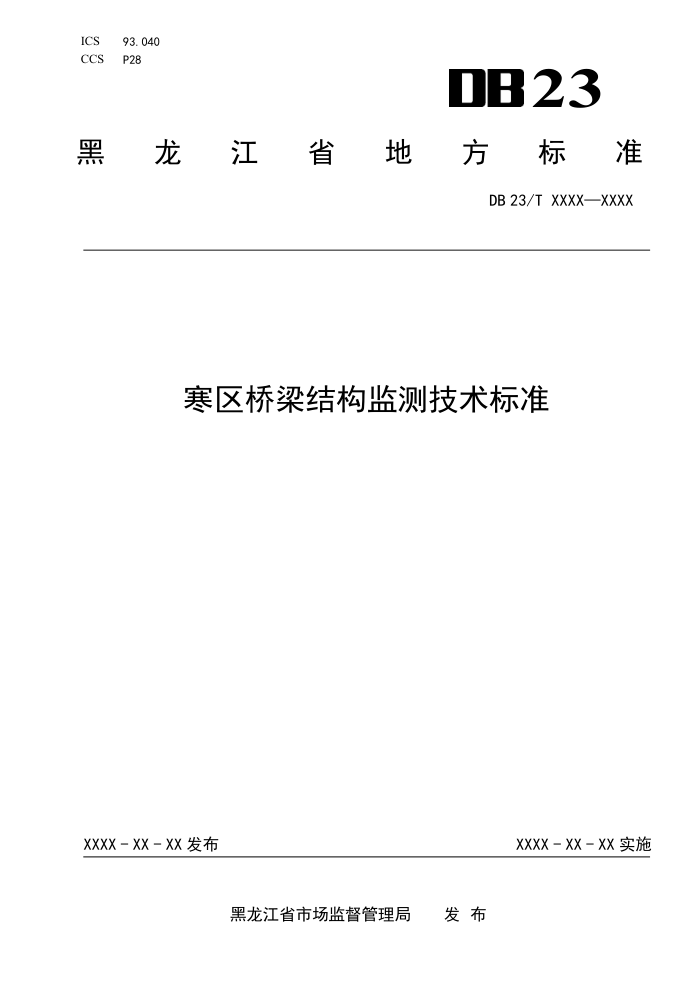

ICS 93.040 CCS P28
DB23
黑龙江 省地 方标准
DB 23/T XXXX—XXXX
寒区桥梁结构监测技术标准
XXXX -XX- XX 发布
XXXX-XX-XX实施
黑龙江省市场监督管理局 发布 DB23/TXXXX—XXXX
目 次
前言
II
范围 2 规范性引用文件
1
术语和定义总则
3
4 5 总体设计要求
传感器子系统设计数据采集和传输子系统设计
6
7
8 数据管理子系统设计
数据分析与安全预警及评估子系统设计
10 14 16 18
9
10系统验收和维护附录A（资料性） 测点布设示意图附录B（资料性） 寒区桥梁结构监测要点说明 DB 23/T XXXX—XXXX
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由黑龙江省交通运输厅提出并归口。 本文件起草单位：哈尔滨工业大学、龙建科工（黑龙江）有限公司、中国铁路设计集团有限公司、
哈尔滨市综合交通规划研究所、黑龙江省交通规划设计研究院集团有限公司、黑龙江省交通运输信息和科学研究中心、清华大学、浙江大学、黑龙江工程学院、中交基础设施养护集团有限公司、浙江数智交院科技股份有限公司、黑龙江省交通投资集团有限公司、黑龙江省工程质量道桥检测中心有限公司、中国市政工程华北设计研究总院有限公司、哈尔滨市市政工程设计院有限公司、黑龙江省林业设计研究院、 黑龙江省建设投资集团有限公司、龙建路桥股份有限公司、哈尔滨市城市道路桥梁服务申心、黑龙江省鼎捷路桥工程有限公司、中铁五局集团有限公司。
本文件主要起草人员：李顺龙、李忠龙、高庆飞、郭亚朋、任凤军、一、齐琳、郭云峰、张志国、 谢雄、董中英、于立泽、盛可鉴、李双、于微微、纪伟、郭斌强、谭洪涛、于连成、曾明鸣、徐浩、张熠、罗敏、许广鹏、于海波、刘成庆、齐奕巍、许德龙、关剑明、张明君、王海泉、刘玉双、王圣保、 吴恩泽、王琦、张雪峰、藤书滨、林宝臣、吕宝伟、叶志峰、吕佳、陈晓伟、郑孝功、沈小雷、刘刚、 王士全、姜久鸣、刘洋、李岩、杨大伟、张绍逸、刘昕、王鑫、田春河、杨永平、李绪森、史伟鉴、杜鹏、李明、李孟奇、刘满、张伟、袁宏俊、姜云峰、肖继臣、李欣澄、徐伟量、张旭、王安冬、陈肠申屠雅靖、牛津、崔洪涛、王杰、皓楠、葛思佳、王统、刘立东。
11 DB 23/T XXXX—XXXX
寒区桥梁结构监测技术标准
1范围
本文件规定了寒区桥梁结构监测技术的术语和定义、总则、总体设计要求、传感器子系统设计、数据采集和传输子系统设计、数据管理子系统设计、数据分析与安全预警及评估子系统设计以及系统验收和维护。
本文件适用于寒区各类桥梁建设期和运营期监测系统设计、实施和运行管理，主要包括： a) 新建和既有的各类公路桥梁； b) 采用特殊结构、特殊材料、特殊施工工艺或具有特殊要求的桥梁 c) 寒区其他桥梁结构监测亦可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 24726 交通信息采集视频交通流检测器 GB/T 33697 公路交通气象监测设施技术要求 GB/T38894 无损检测电化学检测总则 GB 50982 建筑与桥梁结构监测技术规范 JT/T 1037 公路桥梁结构监测技术规范 JTG/T H21 公路桥梁技术状况评定标准 JTG/T 3310 公路工程混凝土结构耐久性设计规范 JTG5120 公路桥涵养护规范 JTG/T 5122 公路缆索结构体系桥梁养护技术规范公路长大桥梁结构健康监测系统试点建设技术指南
3术语和定义
JT/T1037界定的以及下列术语和定义适用于本文件
3. 1
冰激振动大面积冰排在风和水流的作用下对桥墩产生交变性的动冰荷载，并引起结构发生振动的现象。
3. 2
覆冰水汽和雨滴在严寒情况下，凝聚粘附在结构或构件表面而形成冻结物的状态。
3. 3
结构可靠度结构在规定的时间、规定的条件下，完成预设功能的概率。
1 DB23/TXXXX—XXXX
4总则
4.1寒区桥梁结构监测技术考虑寒区环境对桥梁结构健康状态和监测系统硬件使用寿命的影响。 4.2寒区桥梁结构监测技术具有先进性，与北斗卫星导航、5G移动通信、人工智能、深度学习与大数据等新技术和新设备有机结合。 4.3桥结构监测系统满足安全性、稳定性、经济性和适用性，且易于施工、后期维护和升级扩容。 4.4桥梁结构监测系统与桥梁管理系统等外部系统相兼容，实现互联互通、数据共享。 4.5利用桥梁结构健康监测、桥梁建造施工全过程的监控和桥梁成桥荷载试验检测的数据集，为未来寒区桥梁结构监测技术的升级改进提供基础资料和参考基准。
5总体设计要求
5.1一般规定 5.1.1寒区桥梁结构监测内容考虑寒区环境对桥梁结构和监测系统硬件的影响，主要包括大温差、降雪、覆冰、冻融以及流冰。 5.1.2监测内容应按照不同桥梁结构型式和监测应用目标进行规定，并分为应选监测项和宜选监测项。 5.1.3寒区桥梁结构监测系统应由传感器子系统、数据采集和传输子系统、数据管理子系统、数据分析与安全预警及评估子系统构成。 5.1.4桥梁结构监测系统的设计应综合考虑桥梁结构体系力学特性、荷载、偶然作用、监测需求、温湿度、冰激振动、冻融作用以及经费预算多方面因素，应优先选用技术成熟可靠的产品。 5.1.5桥梁结构监测系统硬件应具备保护措施，在正常维护和可更换条件下应与桥梁结构同寿命。 5.1.6桥梁结构监测应贯穿桥梁结构建设期和运营期，监测系统的更换、维护和升级应保障监测数据的衔接与分析的连续性。 5.2监测内容 5.2.1 梁桥监测内容除应满足本文件中表1的规定外，还应符合JT/T1037中关于梁桥监测内容的规定。
表1梁桥监测内容
监测类别
监测内容桥址区环境温度、湿度主梁内温度、湿度
监测选项
. . . 0 . 0 . 0 . : : .
温度和湿度
覆冰除冰盐冻融风吹雪结构温度
桥面覆冰
环境
桥面系水体中氯离子浓度下部结构局部温度、湿度及覆冰情况
视频图像
混凝土或钢结构构件局部温度
桥面铺装温度撞击作用力视频图像
作用
冰撞击
桥墩、主梁横向振动加速度
位移
结构响应
主梁竖向位移
2
