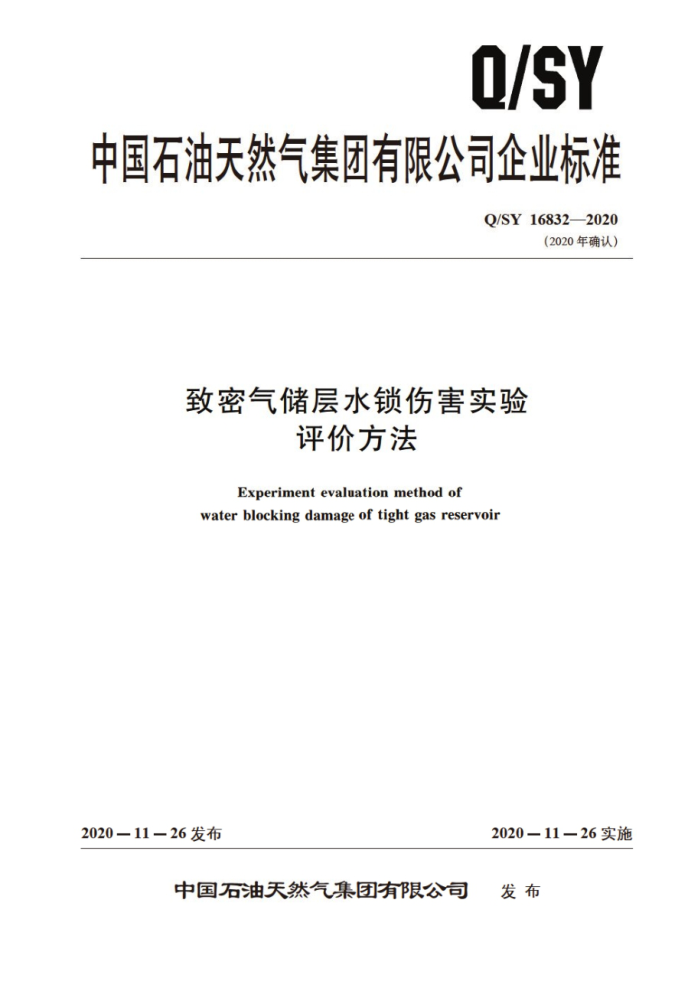

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY16832—2020
（2020年确认）
致密气储层水锁伤害实验
评价方法 Experiment evaluation method of
water blocking damage of tight gas reservoir
2020—11—26实施
2020一11一26发布
发布
中国石油天然气集团有限公司 Q/SY16832—2020
再版说明
本标准于2020年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1832—2015修改为Q/SY16832—2020：一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY168322020
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 基本原理 5 实验设备及材料 6 实验准备 7 实验步骤 8 参数计算·
1
质量控制 10 报告内容及格式· 附录A（资料性附录） 报告封面格式附录B（资料性附录） 报告首页格式附录C（资料性附录） 岩石水锁分析报告
9
.·.
..
-
a
工 Q/SY16832—2020
前 言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然 然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准主要起草单位： 长庆油田分公司·新疆油田分公司本标准主要起草人：林光荣，王东旭、刘学刚。畅教科。刘秋兰。张小荣。王慧玲，孟涛。
S A
ⅡI Q/SY168322020
致密气储层水锁伤害实验评价方法
1范围
本标准规定了致密气越水翻价害实验评价方法的基本原理、测量方法及技术要求。 本标准适用于致密气藏水链伤害程度的测试及评价。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T29172-2012岩心分折片法
3 术语和定义
下列术语和定义适用于车文件
3.1
水锁 water blocking 样品孔隙中的水对气体流动所产生的封堵作用，是评价水对储层伤害程度的一个指标。
3. 2
可动水饱和度 movable water satur 在外力作用下，岩石孔隙中可以流动的水占岩石孔障体积的百分数。
3. 3
不动水饱和度 immovable water saturation 在外力作用下，岩石孔随中不能流动的水占若石孔隙体积的百分数
4 基本原理
岩石孔隙中的水的多少，对气体在孔隙中的渗流能力影响很大， 水越高，气体的渗流能力越小。通过实验测试岩石不同含水他和度下。君石气体的渗流能力，
步分析含水饱和度对岩石的渗
流能力伤害程度，最终评价其岩石的水锁程度。
5实验设备及材料
5.1实验设备
5.1.1 压力表：精度0.4级，量程0.1MPa1MPa.6MPa.25MPa。 5.1.2气体流量计：量程5ml/s，分辨率为0.002ml/s。 5.1.3高压岩心夹持器：适用于表面光滑均勾，直径2.5cm土0.5cm，长度不大于8cm的圆柱形岩样。
1 Q/SY16832—2020
5.1.4高压计量亲：用于加环压，压力范0MPa60MPa 5.1.5压力调压阀：调节范围0MPa~1MPa 5.1.6游标卡尺：最小分度值为0.02mm。 5.1.7岩样抽空饱和装置。 5.1.8天平：感量0.001g。 5.2实验材料
实验所涉及到的材料包靠水、NaCl、MgClz、滤纸、烧杯、量筒等。
6实验准备
6.1岩样选取和制备按GB/T291722012中4.5的规热行 6.2岩样的清洗按GB/T21722012中6的规定执行。 6.3岩样孔原度、渗透率测接（山/T29172-2012中第6章和第7章的规定执行。 6.4实验温度为常温。 6.5样品饱和盐水：对测试完孔渗样品烘干，温度为95℃~100℃， 时间4h以上：取出样品装人抽空干燥器中抽空4h以上，再他和实验所需的盐水，再抽室30min，没泡sh以上，让样品充分饱和盐水，放在容器中待测。一般真空度不得低于 0.08MPA
7实验步骤
7. 1 检查测量流程
实验流程如图1所示。 检查实验流程是否密封，是否有漏失点。

O
1
5
1气源：2 过#器：3-调压间：4-正力：5大#间 君心夹持器：
体壳量计
图1水锁实验流程示意图
7.2可动水饱和度下的岩样气体渗透率测定
7.2.1对于饱和好的岩样，用湿润滤纸除去表面的浮水，称重并记录岩样的质量m。 7.2.2将岩样装人夹持器加围压，打开气源，调节压力，根据气体渗透率的大小调节驱替压力。采用恒压法驱替，实验过程中，记录分离管中驱出的水量V和流量计的气量Q。，每10min录一次：根据流出的水量和气量，计算样品中的含水饱和度和样品的气体渗透率K，当样品不出水时，继续调节驱替压力，直到没有水流出，关闭流程。 7.2.3从夹持器中取出样品，放到天平上称重，并记录样品的质量m2。 2 Q/SY168322020
7.3不动水饱和度下的岩样气体渗透率测定 7.3.1接上步实验，将称重过的样品自然烘干或加热烘干，烘干温度控制在45℃～50℃：每烘 30min对样品进行称重m：计算该重量下样品的含水饱和度。 7.3.2将岩样再装人夹持器，测量该含水饱和度下的气体渗透率K 7.3.3重复7.3.1和7.3.2的步骤，直到样品含水降至10%时，可以停止实验。
8参数计算
8.1 含水饱和度计算
可动水饱和度计算见公式（1）：
S.=(1
)×100%
(1)
Pe
不动水饱和度计算见公式（2）：
m>×100%
1
SaE (1
(2)
(3)
式中： Sw 样品含水饱和度（修约到两位小数），用百分数表示： Vwi 不同时间驱出的水量（修约到两位小数），单位为毫升（mL）： V. 样品孔隙体积（修约到两位小数）。单业为言 升（mL） m 样品完全饱和水后的重量（修约到西位小数》。单位为克（g m 样品不同时间烘干时的重量（修约到两位小数），单位为克（四） Pw 盐水体积密度（修约到两位小数），单位为克每毫升（g/ml）。
样品长度（修约到两值小数》单位为理米（cm）： D 样品直径（修约到两位小数）单位为理米（cm）： a 样品孔隙度（修约到两位小数）， 川百分数
L
8.2 样品渗流能力的计算
样品渗流能力的计算见公式（4）：
K,=3 2P..Q.#L×102
(4)
(-)A
式中： K. 气体渗透率（修约到两位小数），单位为毫达西（mD）： Q. 气体流量（修约到两位小数），单位毫升每秒（mL/s）： pa 测试条件下的标准大气压力（修约到两位小数），单位为兆帕（MPa）：
气体黏度（修约到两位小数），单位为毫帕秒（mPa*s）：样品长度（修约到两位小数），单位为厘米（cm）：样品横截面积（修约到两位小数），单位为平方厘米（cm）：
H L A
3 Q/SY168322020
Pi 样品进口压力（修约到两位小数），单位为兆帕（MPa）； P2 样品出口压力（修约到两位小数），单位为兆帕（MPa）。
8.3岩样水锁伤害程度的计算
根据气体渗透率变化率来分析样品水锁伤害程度见公式（5）：
K-K ×100%
Dw=
(5)
K.
式中： Dw 水锁伤害率（售到两位小教 用百分数表示： K。样品不含水时气体准造幸（修约到两位小数）：单位为毫达西（mD）： K一一样品不同含水时的气体渗透车（修的到两位小数），单位为毫达西（mD）。
8.4 样品水锁伤害程度评价指标
样品水锁伤害程度评价指标衣
表一 水锁伤害程度评价
水锁伤害
伤害程度
DS 5
无弱中等偏弱中等偏强强极强
L1
9 质量控制
实验前，对天平和计量器具进行校验，符合实验要求：样品称重时避 免殖碰掉道：读水量和气量时，应按实验要求做。
报告内容及格式
10
报告封面格式参见附录A。 报告首页格式参见附录B。 岩石水锁分析报告表格式参见附录C。
