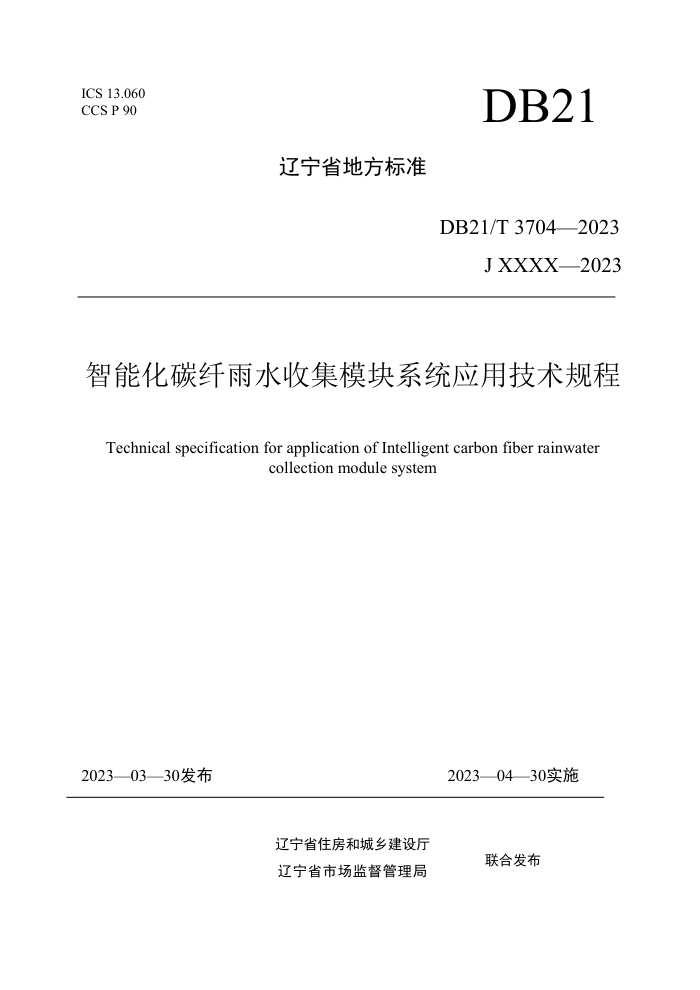

ICS13.060 CCS P 90
DB21
辽宁省地方标准
DB21/T 3704—2023
J XXXX2023
智能化碳纤雨水收集模块系统应用技术规程
Technical specification for application of Intelligent carbon fiber rainwater
collection module system
2023—04—30实施
2023——03—30发布
辽宁省住房和城乡建设厅辽宁省市场监督管理局
联合发布 辽宁省地方标准
智能化碳纤雨水收集模块系统应用技术规程
Technical specificationfor application of Intelligent carbonfiber rainwatercollection
module system
DB21/T3704—2023
主编部门：沈阳工业大学批准部门：辽宁省住房和城乡建设厅施行日期：2023年04月30日
2023沈阳 前言
本规程根据辽宁省住房和城乡建设厅《关于印发<2022年度辽宁省工程建设地方标准编制/修订计划>的通知》（辽住建科[2022]11号)的要求，由沈阳工业大学会同有关单位编制完成本规程。本规程编制过程中，编制组经广泛调查研究，参考国内外先进工作经验及其他相关标准，并广泛征求意见的基础上，制定本规程。
本规程主要技术内容是：1总则；2术语；3基本规定；4系统组成及主体材料；5设计；6施工；7质量验收；8运行维护。
本规程的某些内容涉及用于海绵城市建设的地面雨水导流装置(ZL201821123682.5)、具有排气口的无机纤维雨水蓄释导流系统（ZL201821827191.9）、一种用于海绵城市建设的雨水快速收集利用系统(ZL20192 0071936.1)、一种基于智能化碳纤雨水收集模块的海绵城市系统（ZL202120880162.4）、用于海绵城市的雨水净化导流装置（ZL202122712913.4）、分仓式雨水净化导流井（ZL202122712920.4）、采用碳纤维蓄水板的绿色屋面结构及其系统（ZL202222455862.6）等专利。涉及专利的问题，使用者可直接与主编单位及专利权人协商处理。除此之外，部分内容仍有可能直接或间接涉及其他专利，本规程的发布机构不承担识别这些专利的责任。
本标准由辽宁省住房和城乡建设厅和辽宁省市场监督管理局批准，由辽宁省住房和城乡建设厅负责管理，由沈阳市工业大学负责具体技术内容解释。
本规程执行过程中如有意见或建议，均可通过来电和来函等方式进行反馈，我们将及时答复并认真处理。 归口管理部门：辽宁省住房和城乡建设厅，地址：沈阳市和平区太原北街2号，邮编：110001，联系电话 024-23448611；规程起草单位：沈阳工业大学，地址：沈阳市经济技术开发区111号，邮编：110870，电子邮箱：yanglu515@163.com。
本规程主编单位：沈阳工业大学本规程参编单位：辽宁省建设科学研究院有限责任公司
上海市政工程设计研究总院（集团）有限公司同济大学建筑设计研究院(集团)有限公司哈尔滨工业大学沈阳建筑大学上海建筑设计研究院有限公司中国市政工程中南设计研究总院有限公司中国建筑东北设计研究院有限公司中国联合工程有限公司黑龙江工程学院辽宁省建筑设计研究院有限责任公司辽宁省城乡建设规划设计院有限责任公司辽宁省市政工程设计研究院有限责任公司辽宁省交通规划设计院有限责任公司辽宁中测建筑科技有限公司沈阳市规划设计研究院有限公司沈阳市市政工程设计研究院有限公司
1 辽宁广达工程质量检测有限公司北京城建设计发展集团股份有限公司大连市市政设计研究院有限责任公司天津城建设计院有限公司长春市市政工程设计研究院有限责任公司华域建筑设计有限公司沈阳都市建筑设计有限公司沈阳天吴环保科技有限公司
本规程主要起草人员：杨璐王庆辉肖峻杨宏旭徐向飞方琦孙迎霞聂长栋刘鹏
刘宝玲白舜文李亚峰董雷邱蓉肖新波金鹏王立东张祥楠张晓辉刘超华李刚缪永刚宁迎福何琳李松江迟翔宋奇史永强邹运孙驰王麒方凯飞陈海杨昆孙宏亮郑威王琪淳杨添喆隋义谷超朱未卜尹强姚聪
本规程主要审查人员：陈德龙于永彬吴成东杜利军夏志忠于锋管洪海
2 目录
1总则. 2术语. 3基本规定 4系统组成及主体材料...
4.1智能化碳纤雨水收集模块系统 4.2碳纤雨水收集模块 4.3雨水净化导流装置 4.4雨水排气装置 4.5数据传输装置 4.6智能信息化平台
5设计...
5.1一般规定 5.2系统设计.. 5.3系统节点构造设计
2
14 24
6施工
.
6.1施工准备 6.2土方开挖 6.3碳纤雨水收集模块安装 6.4雨水净化导流装置及雨水排气装置安装 6.5数据传输装置安装 6.6回填， 6.7智能信息化平台建设.
24 2.4 25 04 25 04
7质量验收
26 26 26 26 27 28 28 ...28 29 30 31 .32 33
7.1一般规定 7.2碳纤雨水收集模块安装分项工程主控项目 7.3碳纤雨水收集模块安装分项工程一般项目 7.4验收
8运行维护
8.1碳纤雨水收集模块调蓄设施运维 8.2智能信息化平台运维
附录A体积吸水率试验方法附录B雨水净化导流装置去除率测试方法附录C雨水净化导流装置流量测试方法附录D不同土壤环境碳纤雨水收集模块释水本规程用词说明引用标准名录条文说明
T
34 .35
