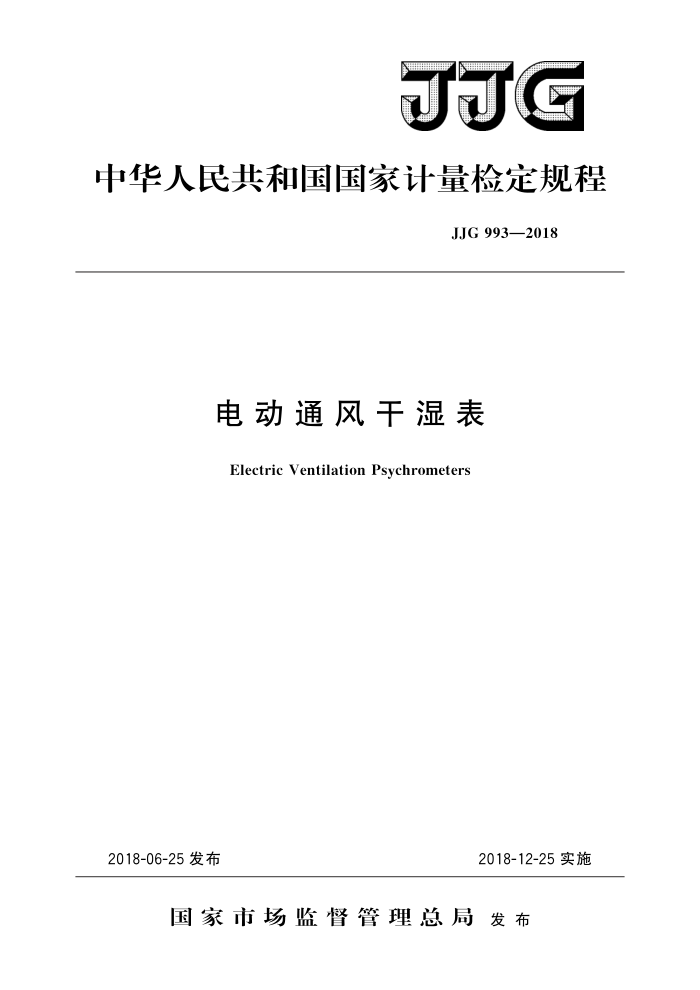

JJG
中华人民共和国国家计量检定规程
JJG 993—2018
电动通风干湿表
Electric Ventilation Psychrometers
2018-12-25实施
2018-06-25发布
国家市场监督管理总局发布 JJG 993—2018
电动通风干湿表检定规程 Verification Regulation of Electric
JJG 993—2018 代替JJG993—2004
Ventilation Psychrometers
归口单位：全国物理化学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：济南长峰国正科技发展有限公司
本规程委托全国物理化学计量技术委员会负责解释 JJG 993—2018
本规程主要起草人：
任长青 中国计量科学研究院参加起草人：
易 洪 中国计量科学研究院杨 菊 中国计量科学研究院张 炯 济南长峰国正科技发展有限公司 JJG993—2018
目 录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (4) (4) (6) (6) (7) (8) (9) (10)
范围 2 概述· 3 计量性能要求， 3.1示值误差 4通用技术要求· 4.1: 普通干湿表·· 4.2数字式干湿表 5计量器具控制 5.1 检定条件. 5. 2 检定项目 5.3 检定方法· 5.4 检定结果的处理· 5.5 检定周期·· 附录A干湿表A值的计算附录B电动通风干湿表温度示值误差检定记录格式附录 C 电动通风干湿表湿度示值误差检定记录格式附录D检定证书/检定结果通知书内页格式·
1
- J.JG993—2018
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》共同构成支撑规程修订工作的基础性系列规范
与JJG993一2004相比，除编辑性修改外，本规范主要技术变化如下：
温度范围：修改为（5～50）℃，湿度范围：（10～95）%RH。（见1范围）；工作级标准器湿球温度计不规定示值误差及干、湿温度计示值误差之差的绝对
值（见表1）；
删除一等及二等水银温度计；工作级增加了标准数字温度计（见表2）；湿度
标准器增加最大允许误差一栏（见表3）；
主要配套设备增加温湿度标准箱（见表4）；温度及湿度配套设备统一列在表4中，指标更细化；
一
湿度检定点做了增减（见表6）。 本规程历次版本发布情况为：
JJG993—2004。
II JJG993—2018
电动通风干湿表检定规程
1范围
本规程适用于温度测量范围（5～50）℃，湿度测量范围（10～95）%RH的电动通风干湿表的首次检定、后续检定和使用中检查。
2概述
电动通风干湿表（以下统称干湿表）包括数字式干湿表和普通干湿表两种类型，普通干湿表由两支温度计、通风器、上水杯和防辐射护管等组成，数字式干湿表还包括温、湿度显示等部分。其原理框图如图1所示。
湿度值计算或显示
干球温度计 温度湿球温度计 测量图1干湿表原理框图
干湿表
干湿表的工作原理是：在恒定的通风速度下，空气流经干、湿球温度计表面，由于湿球温度计套有湿纱布，其表面水分汽化使湿球温度降低，降低后的温度值为湿球温度。经干、湿球温度计测出干、湿球温度后，按干湿表方程计算出相对湿度值 3计量性能要求 3.1示值误差
干湿表示值误差见表1。
表1： 干湿表示值误差
干湿表等级干球温度计示值误差/℃ 湿球温度计示值误差/℃ 干、湿温度计示值误差
工作级 ±0.3
二级标准 ±0.08 ±0.08
0.1
之差的绝对值/℃ 相对湿度/%RH
≤2.0
≤5.0
注：1.湿球温度计示值指不装湿球纱布套时的温度示值。
2.普通干湿表不可以作为湿度二级标准器。
4 通用技术要求
4.1 普通于湿表 4.1.1 传感器外形结构应完好无损，其外表面应抛光或发黑。 4.1.2传感器的干、湿球温度计应与其防辐射护管（层）同心。 JJG993—2018
4.1.3湿球温度计的沙布套应干净，无腐烂，无油污，并且上水充分 4.1.4湿球温度计纱布套的长度应为其感温元件长度的2～3倍，不应短于50mm。 4.1.5传感器的上水杯（容器）应清洁，无污染，其水面高度不应高于湿球端（对于横向通风的为轴线）5mm。 4.1.6传感器通风速度应在（2.54.0）m/s范围内，风机运行平稳，无严重发热和振动。 4.1.7 仪器上应标明风机电压、通风速度和干湿表系数A值（见附录A）。 4.1.8仪器应标有制造厂、仪表名称、型号、出厂编号和制造日期及标志等 4.2数字式干湿表
除满足4.1的要求，还应满足以下3项要求： 4.2.1传感器与测量仪表的连接电缆和接头应完好，连接可靠 4.2.2仪表的外形结构应完好，其显示窗应清晰、完整，温度分辨力应为小数点后至少两位（0.01位）。 4.2.3仪表各开关或功能键应工作正常。
5计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 5.1检定条件 5.1.1环境条件
环境温度：（15～30）℃；相对湿度≤85%RH。
5.1.2检定设备 5.1.2.1 检定干湿表温度用标准器如表2所示。
表2温度标准器
干湿表等级
标准器
工作级
二级标准
二等标准铂电阻温度计
温度标准器等级
二等标准铂电阻温度计
或数字式温度计
0~50
0~50
温度标准器测量范围/℃ 温度标准器准确度等级/
二等
MPE：±0.05
最大允许误差/℃
5.1.2.27 检定干湿表湿度用标准器如表3所示。
2 JJG993—2018
表3湿度标准器
干湿表等级
标准器
二级标准
工作级
一级或二级精密露点仪，二级标准干湿表、
一级标准精密露点仪或一级标准湿度发生器
湿度标准器
标准湿度发生器露点：（-20～40)℃；湿度：（10~95)%RH
测量范围
露点：（-20~40)℃
露点：±0.15℃ 或相对湿度：±1.0%RH
露点：±0.3℃ 或相对湿度：土2.0%RH
最大允许误差
注：1.标准湿度发生器的空气流量要满足干湿表所需要的风速（2.5m/s～4.0m/s），其测
试室容积大到可以插入千湿表传感器部分。 2.普通干湿表不可以作为湿度二级标准器。
5.1.3 温湿度检定用主要配套设备如表4所示
表4主要配套设备
干湿表等级
配套设备
二级标准 (0~50)℃
工作级
测量范围工作区温度均匀度工作区温度波动度
≤0.02℃
恒温槽
≤0.02℃/10min
温度：（5～50）℃ 湿度：（25～95）%RH
温度：（5~50）℃ 湿度：（30~95）%RH
测量范围
温度：≤0.3℃ 湿度：≤1.0%RH
温湿度标准箱
温度：≤0.3℃ 湿度：≤1.0%RH
均匀度
有效区域内：
温度：≤0.02℃ 湿度：≤0.3%RH 温度：±0.02℃ 湿度：±0.3%RH
温度：±0.05℃ 湿度：±0.8%RH
波动度
注：有效区域指标准器传感器与被检传感器所处位置直径10cm，高20cm的圆柱形区域；
干湿表温度检定时，有效区域内最多放置2台
3
