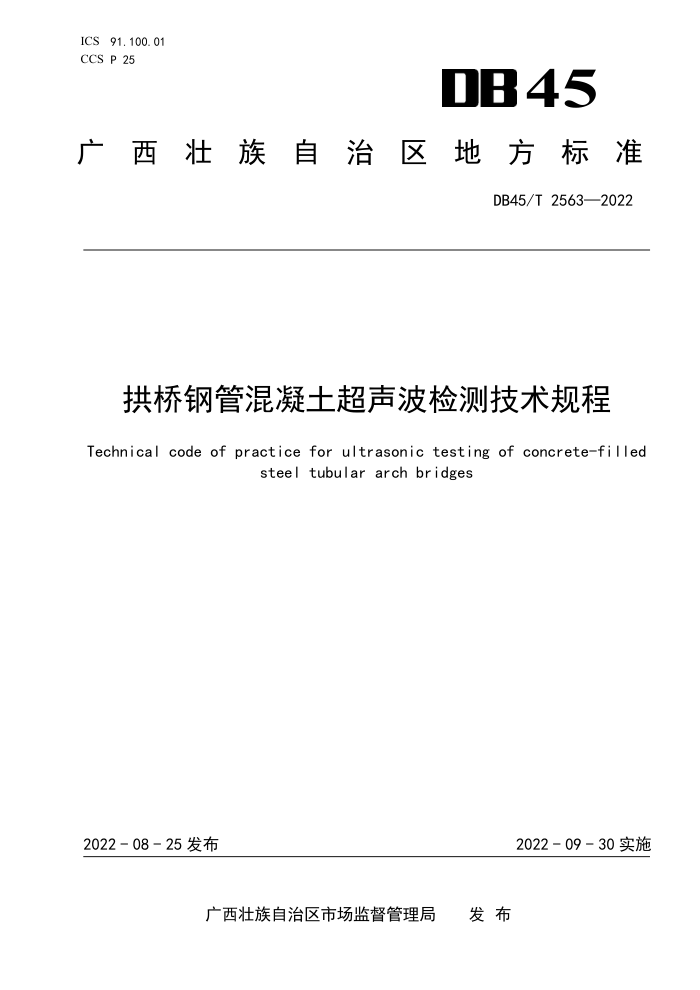

ICS 91.100.01 CCS P 25
DB45
广西壮族自治区地方标准
DB45/T 2563—2022
拱桥钢管混凝土超声波检测技术规程 Technical code of practice for ultrasonic testing of concrete-filled
steel tubular archbridges
2022-08-25发布
2022-09－30实施
广西壮族自治区市场监督管理局 发布 DB45/T2563—2022
目 次
前言
IHI
范围，规范性引用文件
2
3 术语和定义 4基本要求
4.1 检测工作程序 4.2检测测区选择及检测数量 5超声波检测设备 5.1混凝土超声波检测仪 5.2换能器... 6钢管混凝土质量检测与评定 6. 1 钢管混凝土缺陷判定与计算 6.2 钢管混凝土脱空检测 6.3 钢管混凝土空洞检测 6.4 钢管混凝土强度检测. 6.5 检测结果评定 6.6 结果验证及缺陷修复补强措施附录A（资料性） 混凝土超声波检测仪自校准方法及保养附录B（资料性） 钢管混凝土强度推定方法参考文献
12 DB45/T 2563—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由广西壮族自治区交通运输厅提出并宣贯。 本文件由广西交通运输标准化技术委员会归口。 本文件起草单位：广西长长路桥建设有限公司、广西路桥工程集团有限公司、广西公路检测有限公
司、广西路桥集团勘察设计有限公司、交通运输部科学研究院。
本文件主要起草人：韩玉、杨占峰、冯春萌、杜海龙、覃靖、刘家兴、田园、秦大燕、何克扬、青志刚、王渝清、覃珍波、廖巧玲、王建军、周群、李彩霞、苏萍、王楚杰、张庆谱、陆艺、莫昀锦、潘飞鹏、梁日裕、覃红阳、胡汉钢。
II DB45/T2563—2022
拱桥钢管混凝士超声波检测技术规程
1范围
本文件界定了拱桥钢管混凝土超声波检测技术涉及的术语和定义，规定了拱桥钢管混凝土超声波检测的基本要求、检测设备的技术要求，描述了拱桥钢管混凝土质量检测与评定等方面的内容，
本文件适用于广西壮族自治区行政区域内拱桥钢管混凝土质量检测。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JG/T5004混凝土超声波检测仪
3术语和定义
下列术语和定义适用于本文件。
3. 1
声时 sound interval 超声脉冲波在对应介质中的传播时间，本文件所指的声时应减除超声脉冲波在钢管壁的传播时间。
3. 2
声速 velocityofsound 超声脉冲波在对应介质中单位时间内传播的距离。
3. 3
波幅 amplitude 超声脉冲波通过对应介质后由接收换能器接收，并由超声仪显示的首波信号幅度。
3. 4
脱空debonding 由温度荷载、管内混凝土收缩等原因形成的管内混凝土与钢管之间脱离的现象。
3.5
管径 pipediameter 拱桥钢管外径
3. 6
空洞 Jcavity 拱桥钢管混凝土未填充密实而存在的内部空隙，
3.7
测区 testingzone 在拱桥钢管特定位置选定的布置一定数量测试截面的测试区域。
