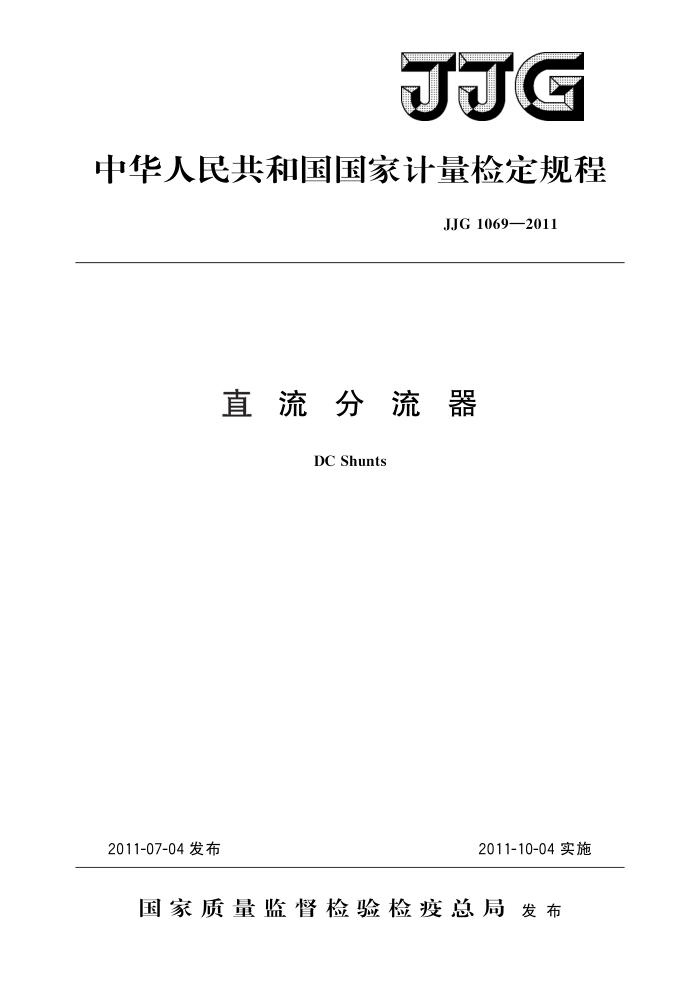

JJG
中华人民共和国国家计量检定规程
JJG1069—2011
直流分流器
DC Shunts
2011-10-04实施
2011-07-04发布
国家质量监督检验检疫总局发布 JJG1069—2011
直流分流器检定规程 VerificationRegulationofDCShunts
JJG 1069—2011
本规程经国家质量监督检验检疫总局于2011年7月4日批准，并自
2011年10月4日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：国家高电压计量站
中国计量科学研究院广东省计量科学研究院武汉市龙成电气设备厂
本规程委托全国电磁计量技术委员会负责解释 JJG1069—2011
本规程主要起草人：
章述汉（国家高电压计量站）曹云飞（武汉市龙成电气设备厂）邵海明（中国计量科学研究院）罗旭东 (广东省计量科学研究院) JJG1069—2011
目 录
范围· 引用文件· 概述· 计量性能要求
1 2 3
1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (5) (5) (6) (8) (9) (10)
4.1准确度等级 4.2基本误差.· 5
通用技术要求 6 计量器具控制 6.1 检定条件· 6.2 检定项目.. 6.3 检定方法.. 6.4 检定结果的处理· 6.5检定周期· 附录A 检定原始记录格式附录 B 检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书检定结果页式样（第3页）附录 D 检定分流器的其他方法 JJG1069—2011
直流分流器检定规程
1范围
本规程适用于输入额定电流5A～10kA、准确度0.02级～2级，由铜接头及其之间的板状或棒状电阻元件组成的直流分流器的首次检定、后续检定和使用中检查。也适用于测量直流大电流的大功率标准电阻的检定。
2 引用文件
本规程引用了下列文件： JJF1059一1999测量不确定度评定与表示 JJF1001一1998通用计量术语及定义 GB/T7676.1~9一1998直接作用模拟指示电测量仪表及其附件使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
直流分流器是测量直流大电流的工作用四端电阻量具。它由两个铜接头及其之间的板状或棒状电阻元件组成，分流器上的电压降由安装在接头上的电位端子引出。分流器的额定电压降按标准值选取，例如75mV。分流器的计量学参数为额定输人电流IN，额定输出电压U~和分流器标称电阻R（Rv=Un/I），当分流器施加输入电流I1，此时输出电压为U。（输出电流为零时），定义分流器实际电阻示值为RM=U2/I1。
4计量性能要求
4.1准确度等级 4.1.1直流分流器准确度等级分为0.02级、0.05级、0.1级、0.2级、0.5级、1级、 2级7个等级。 4.1.2直流分流器的相对误差定义为：
=U_LR × 100% =RM=R ×100%
(1)
IR
4.1.3直流分流器的相对误差亦可等效表示为：
(2)
RN
式(1）、式(2)中：——— 分流器相对误差；
U——分流器输出电压示值，mV； I1分流器输入电流示值，A； Rv——分流器标称电阻值，mQ； RM—分流器实际电阻示值，m2。
I JJG1069—2011
4.2基本误差
直流分流器的基本误差是当输入电流为额定电流的10%～100%，环境温度为参考工作温度时的最大允许误差。直流分流器各准确度等级的最大允许误差见表1。
表1 直流分流器最大允许误差
等级指数 0.02级 0.05级 0.1级 0.2级 0.5级最大允许误差 ±0.02% ±0.05% ±0.1% ±0.2% ±0.5% ±1% ±2%
1级
2级
5通用技术要求
直流分流器的铭牌或器身上，应有产品型号、编号、生产厂家或商标、准确度等级、额定输人电流、额定输出电压的标志。新生产的分流器应标明电流方向。
接线端子齐备，完好。无严重影响检定工作的其他缺陷。
61 计量器具控制
计量器具控制可包括首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1环境条件
检定时的环境条件应符合表2规定，空气中不得有影响绝缘性能的有害气体和介质，检定场所没有可察觉的振动。
表2检定时的参考条件
参考条件
影响量环境温度相对湿度外磁场
等级指数≥0.5级
等级指数≤0.2级
(20±1)℃ 40%~70% <400A/m
(20±5)℃ 30%~80% <400A/m
6.1.2检定设备及其要求
主要标准设备有：
直流电流比较仪；直流标准电阻；一大功率直流稳流源；一直流数字电压表。
-
6.1.3检定装置、环境条件、辅助设备等应能保证检定时的测量扩展不确定度不超过被检分流器准确度等级指数的1/3。 6.1.4直流电流比较仪
输出回路电流应能按匝比自动跟踪输入回路电流，跟踪误差应不大于被检分流器最大允许误差的1/10。 2 JJG1069—2011
6.1.5直流标准电阻
准确度至少比被检分流器高两级，实际误差不大于被检分流器最大允许误差的 1/5。 6.1.6大功率直流稳流源
应能向被检分流器施加检定所要求的输入电流。对检定等级指数≤0.2的分流器
输入电流纹波因数不大于1%；对检定等级指数≥0.5级的分流器，输人电流纹波因数不大于3%。输人电流波动对测量结果的影响，应不大于被检分流器最大允许误差的 1/10。 6.1.7直流数字电压表
用作差值测量的电压表，测量误差不大于士3%；用作输出电压测量的电压表，测量误差应不大于被检分流器最大允许误差的1/10；电压表接入对测量结果的影响，应不大于被检分流器最大允许误差的1/20。 6.2检定项目
表3分流器检定项目首次检定
检定项目外观检查基本误差注：符号“十”表示必须检定，
后续检定
使用中检验
+ +
+ +
+ +
6.3检定方法 6.3.1外观检查
通过目测观察，外观和结构应符合第5章的要求。 6.3.2基本误差检定 6.3.2.1误差检定点
首次检定、后续检定、使用中检查时，检定点输入电流分别为额定电流的10%、
20%、60%、80%、100%下的基本误差。 6.3.2.2直流电流比较仪电压测差法检定线路
直流电流比较仪电压测差法检定线路见图1：通过选择比较仪输入、输出绕组的匝
数及标准电阻值，使得标准电阻Rs上的电压标称值与RM上的电压标称值相等，用高内阻数字电压表测量其差值△U。比较仪及标准电阻的误差可忽略不计时，得
(3) (4)
Us=IsRs=IRn AU=U2-Us=U2-IR
根据式（2）得分流器的误差为：
=RR =×100%
(5)
IRN
Us
6.3.2.3直流标准源法检定线路
直流标准源法检定线路见图2。调节直流稳流源至规定值，此值由接在比较仪输出回路的标准电阻上的数字电压表读出。同时用接在分流器电位端钮的直流数字电压表读出电压值U2，从而有：
3 J.JG 1069—2011
II=Is·w.-R·W
. W2_Us. W2
(6)
_U2
RM
(7)
Ii
由式（2）得
_ Rm R× 100%
(8)
RN
式中： Wi、W2 分别为比较仪输人绕组匝数和输出绕组匝数。
检测绕组
副电源
主电源
图1直流电流比较仪电压测差法线路
检测绕组
4
副电源
主电源
图2直流标准源法线路
6.3.3检定步骤 6.3.3.1检定时，根据标准器及测量设备条件，参照6.3.2.2和6.3.2.3的内容选择检定线路。如果被检分流器有输出额定负荷要求，应在接人额定负荷状态下检定。 6.3.3.2新制造的分流器，在检定前应进行通电预处理，在额定输人电流下预热（15～30)min。通电预处理后在参考工作温度下放置4h以上时间。使用中的分流器，可不进行通电预处理。 6.3.3.3检定时电流方向
分流器检定时应给出检定时电流方向。也可根据用户要求检定两个方向下的误差值。 4
