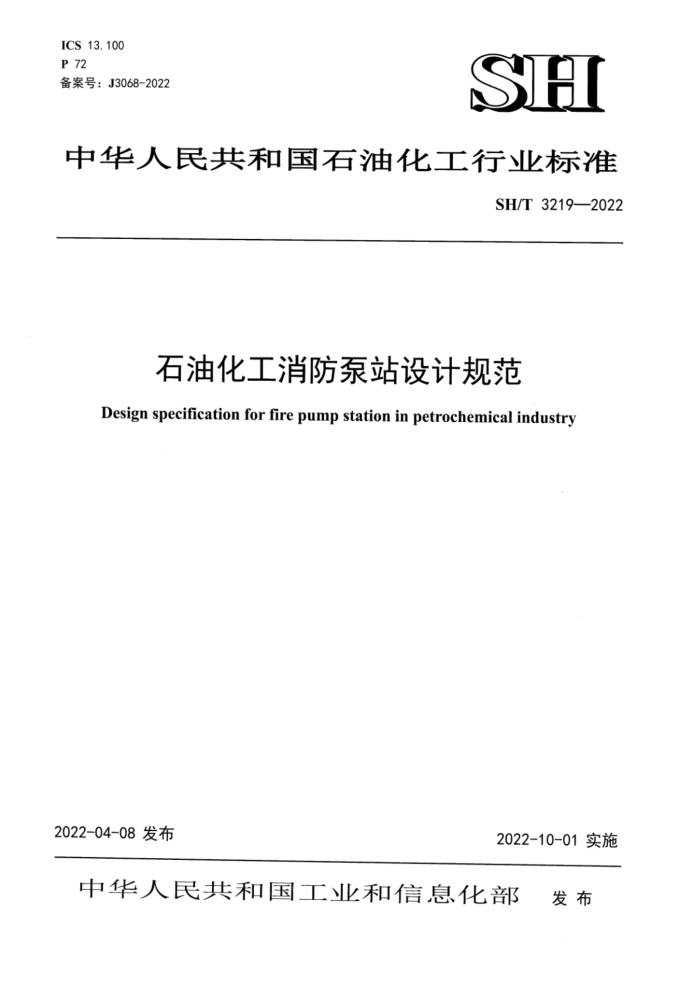

ICS13.100 P 72 备案号：J3068-2022
SH
中华人民共和国石油化工行业标准
SH/T3219—2022
石油化工消防泵站设计规范
Design specification for fire pump station in petrochemical industry
2022-04-08发布
2022-10-01实施
中华人民共和国工业和信息化部 发布 SH/T3219—2022
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义泵站设置
4
4
4.1 一般规定 4.2 位置设置 5工艺设计 5.1 消防泵· 5.2 稳压泵· 5.3 消防水罐 (池) 6设备布置及管道设计 6.1 设备布置 6.2 管道设计， 7 海水消防泵站 7.1 一般规定· 7.2 取水构筑物 7.3 海水泵站· 7.4 海水水质处理泵站控制
4
8
8.1 般规定· 8.2 消防泵控制 8.3 稳压泵控制 8.4 水罐（池）控制泵驱动要求 9.1 电机驱动要求· 9.2 柴油机驱动要求... 10 建筑设计 10.1 建筑设计要求 10.2 结构设计要求 10.3 采暖通风· 11 其他辅助设施
9
8
'd
10 10 .10 10 10
I SH/T3219—2022 11.1 起重设施 11.2 排水设施
10 .-11 ·11 ..11
11.3 照明和应急照明 11.4 防雷防静电
.
I SH/T3219—2022
Contents
Foreword Scope
1
2 Normative references 3 Terms and definitions 4Pump station setting 4.1 General requirement 4.2Layout 5 Process design 5.1Firepump 5.2 Jockeypump
3
Fire water tank (pool).
5.3 6 Equipment and piping setting
4
6.1 Equipment setting 6.2Piping design 7Seawaterfirepumpstation 7.1 General requirement 7.2 Water intake structure 7.3 Sea waterpump station 7.4 Sea water treatment 8Pumpstationcontrol 8.1 General requirement 8.2 Fire pump control 8.3Jockeypumpcontrol 8.4Water tank (pool) control Pumpdriverequirement
8
9
>
9.1 Motor drive requirement 9.2 Diesel engine drive requirement 10 Building design 10.1 Archtecture design requirement 10.2 Structure design requirement 10.3 Heating and ventilation 11 Other auxiliary facilities
· 8
10 10 10 10 10
II SH/T3219—2022 11.1 Lifting ". 11.2 Drainage 11.3 Firefighting 11.4 Illuminationand emergencyillumination
10 ·11 ·11 11 ..·11
11.5 Lightning protection and anti-static
IV SH/T3219—2022
前言
根据中华人民共和国工业和信息化部《2016年第4批行业标准制修订计划》（工信厅科（2016）214 号）的要求，标准编制组广泛调查研究，认真总结实践经验，参考有关国内外标准，在广泛征求意见的基础上，编制本标准。
本标准共分11章。 本标准主要包括的内容有：范围，术语，泵站设置，工艺设计，设备管道布置，海水消防泵站，泵
站控制，泵驱动要求，建筑设计和其他辅助设施。
本标准由中国石油化工集团有限公司负责管理，由中国石油化工集团有限公司安全消防技术中心站负责日常管理，由中石化广州工程有限公司负责解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本标准日常管理单位：中国石油化工集团有限公司安全消防技术中心站
通讯地址：北京市朝阳区安慧北里安园21号邮政编码：100101 电话：010-84876994 传真：010-84876994
本标准主编单位：中石化广州工程有限公司
通讯地址：广东省广州市天河区体育西路191号邮政编码：510620
本标准参编单位：中国石化工程建设有限公司
中石化宁波工程有限公司中石化南京工程有限公司应急管理部天津消防研究所中交第四航务工程勘察设计院有限公司中国寰球工程有限公司中国中元国际工程公司湖南南方安美消防设备有限公司广州三业科技有限公司
本标准主要起草人员：白延涛、韩艳萍、薛新强、张力、胡建东、张晋武、吴文革、宗立达、杜霞、 黄晓家、陈鑫、曹立坤、王修梅、袁克雄、唐峰、钟良生、黄密军、郑浩、邓达理。
本标准主要审查人员：黄云松、王玉台、葛春玉、马恒、赵永顺、李少鹏、董继军、吴丽光、贾镇、 郎需庆、郑文清、虞碧川、陈向阳、李德权、魏红彤、曹凌、齐青。
本标准2022年首次发布。
V SH/T3219—2022
石油化工消防泵站设计规范
1范围
本标准规定了石油化工消防泵站的平面布置、主要设备技术参数、设备和管道布置、泵站控制、泵驱动及泵站建构筑物等设计的要求。
本标准适用于石油化工企业，石油（储备）库，石油天然气工程，液化天然气接收站，以煤为原料、 经过煤气化或煤液化过程制取燃料和化工产品的工程，石油化工码头陆域部分新建、改建和扩建的消防泵站的设计。
本标准不适用于泡沫站的设计。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 6075.6 6在非旋转部件上测量和评价机器的机械振动 GB 6245 5消防泵 GB 50011 建筑抗震设计规范 GB 50013 室外给水设计标准 GB 50016 建筑设计防火规范 GB 50019 工业建筑供暖通风与空气调节设计规范 GB 50034 建筑照明设计标准 GB 50074 石油库设计规范 GB 50151 泡沫灭火系统技术标准 GB 50160 石油化工企业设计防火标准 GB 51428 煤化工工程设计防火标准 GB 50974 消防给水及消火栓系统技术规范 GB 50183 石油天然气工程设计防火规范 GB 50332 给水排水工程管道结构设计规范 GB 50453 石油化工建（构）筑物抗震设防分类标准 GB50582 室外作业场地照明设计标准 GB 50650 石油化工装置防雷设计规范 GB 50737 石油储备库设计规范 GB/T 50934 石油化工工程防渗技术规范 GB 51156 液化天然气接收站工程设计规范 GB 51245 工业建筑节能设计统一标准 GB 27898.3 固定消防给水设备第3部分：消防增压稳压给水设备 GB 50052 供配电系统设计规范 GB 50140 建筑灭火器配置设计规范
1 SH/T3219—2022
GB50084 自动喷水灭火系统设计规范 GB50116 火灾自动报警系统设计规范 GB50057 建筑物防雷设计规范 GB50032 室外给水排水和燃气热力工程抗震设计规范 GB/T 50087 工业企业噪声控制设计规范 GB/T14097 往复式内燃机噪声限值 SH/T3004 石油化工采暖通风与空气调节设计规范 SH/T3533 石油化工给水排水管道工程施工及验收规范 JTS158 油气化工码头设计防火规范
3术语和定义
下列术语和定义适用于本标准。
3. 1
消防泵firepump 安装在固定消防给水系统，用作输送消防水的专用泵，包括消防水泵和泡沫消防泵。
3. 2
消防泵组firepumpset 带有动力源的消防泵。一般由一组消防泵、动力源、控制柜以及辅助装置组成。
3. 3
泡沫消防泵 foamfirepump 专为配置泡沫混合液供水的消防泵。
3. 4
自灌式引水 self-priming 卧式离心泵的泵顶、立式多级离心泵吸水端第一级（段）泵体始终处于充水状态，启动时水靠重力
充入泵体的引水方式。 3.5
稳高压消防水系统 stabilizedhighpressurefirewatersystem 采用稳压泵维持管网消防水压力大于或等于0.7MPa的消防水系统
3.6
稳压泵 pressure maintaining pump 平时用于维持消防供水管网压力稳定的水泵。
4泵站设置
4.1一般规定 4.1.1消防泵站的设置应满足各石油化工企业消防水系统的设置要求。 4.1.2大、中型石油化工企业，煤化工企业，石油储备库，二级及二级以上石油库应设置独立的消防泵站；位于石油化工园区内的小型石油化工、煤化工企业的消防泵站可由石油化工园区统一规划建设。 4.1.3消防泵宜地上布置，严寒、寒冷地区的消防泵不宜露天布置。当消防泵露天布置时，应采取防火、防爆、防雨、防潮、防冻等安全措施、 4.1.4消防泵房可与生产、生活水泵房合建，同时应考虑柴油机消防泵运行的通风、排烟和阻火等安 2
