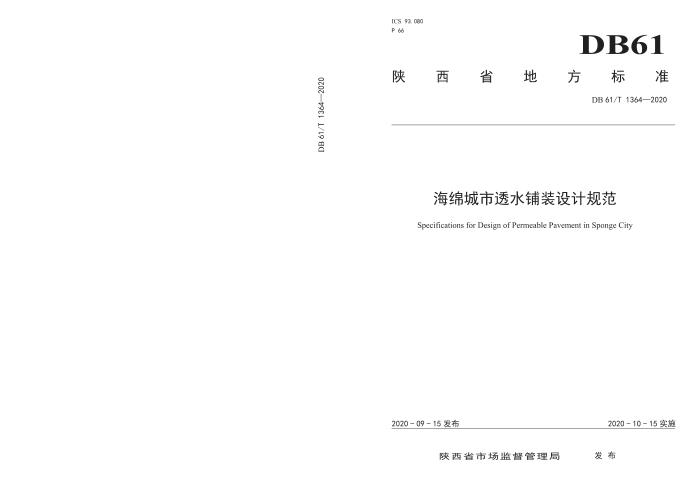

ICS 93. 080 P 66
DB61
陕西 西省地 方标准
DB 61/T 1364—2020
1/19 80
海绵城市透水铺装设计规范
Specifications for Design of Permeable Pavement in Sponge City
20200915发布
2020-10-15实施
发布
陕西省市场监督管理局 DB61/T13642020
目 次
前言
1
范围，规范性引用文件.
1
2
3 术语和定义.
符号 5设计要求 6结构组合设计. 7材料组成与参数附录A（规范性附录） 陕西典型城市暴雨强度公式附录B（资料性附录） 材料设计参数经验参考值参考文献.
4
.
....9
17 .. 24
25
.28 DB61/T 1364—2020
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由陕西省西咸新区沣西新城管委会和长安大学提出。 本标准由陕西省住房和城乡建设厅归口。 本标准起草单位：陕西省西咸新区沣西新城开发建设（集团）有限公司海绵城市技术中心、长安大
学。
本标准主要起草人：邓朝显、郑木莲、马越、梁行行、姬国强、高骞、闫攀、刘珊、胡艺泓、雷宝财、卢川、马笑、马强、白伟峰、石战航。
本标准首次发布。 联系信息如下：单位：陕西省西咸新区沣西新城开发建设（集团）有限公司海绵城市技术中心电话：02938020222 地址：陕西省西咸新区沣西新城总部经济园5号楼邮编：712000
II DB61/T13642020
海绵城市透水铺装设计规范
1范围
本标准规定了海绵城市透水铺装的设计要求、结构组合设计、材料组成与参数等。 本标准适用于城市道路、广场及停车场等透水铺装设计。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 25993 透水路面砖和透水路面板 GB 50014 室外排水设计规范
透水水泥混凝土路面技术规程城镇道路路面设计规范透水砖路面技术规程
CJJ/T 135 CJJ 169 CJJ/T 188 CJJ/T 190 透水沥青路面技术规程
公路水泥混凝土路面设计规范公路沥青路面设计规范公路工程沥青及沥青混合料试验规程公路工程集料试验规程
JTG D40 JTG D50 JTG E20 JTG E42
3 ：术语和定义
GB50014—2006、CJJ/T135、CJJ/T188、CJJ/T190、JTGD402011、JTGD50 2017界定的以
及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB500142006、CJJ/T135中的某些术语和定义。 3. 1
暴雨强度 rainfall intensity 单位时间内的降雨量。 [GB500142006，定义2.1.17]
3. 2
重现期 recurrenceinterva 在一定长的统计时间内，等于或大于某统计对象出现一次的平均间隔的时间，也是出现频率的倒数。 [GB500142006，定义2.1.18]
1 DB61/T13642020
3. 3
透水铺装 permeablepavement 可渗透、滞留和渗排雨水并满足一定要求的路面铺装结构。
3. 4
渗透系数 permeability coefficient 单位水力梯度下的渗透流速，表征透水材料透水性能的指标。
3. 5
多孔水泥混凝土 porouscementconcrete,Pcc 由水泥、粗集料和聚合物改性剂（必要时）等混合而成且空隙率大于20%的混凝土混合料，分为A
类和B类，其中A类适用于面层，B类适用于基层，也称透水水泥混凝土。 3. 6
透水沥青混合料 permeableasphaltmixture,PAM 由高黏沥青、集料等拌合而成，压实后空隙率大于18%，能够在混合料内部形成排水通道的沥青混
合料。 3. 7
开级配沥青稳定碎石 open-graded asphalt stabilized macadam 由矿料和沥青组成的具有间断型级配的混合料，压实后空隙率大于18%。
3.8
骨架空隙型水泥稳定碎石 framework-pore structural cement stabilized macadam 以水泥为结合料，加水与具有骨架空隙型级配的集料共同拌和形成的混合料，压实后空隙率为
15%~23%
3. 9
透水砖permeablebrick 作为路面铺设的、具有渗水性能的地砖材料。
3.10
轻型荷载道路 各lightloadroad 仅允许轴载40kN以下车辆行驶的城镇道路和停车场、小区道路等。 [CJJ/T135，定义2.1.6]
4符号
下列符号适用于本文件。 c变异系数； T—最大温度梯度标准值； Hb——排水层厚度；
2
