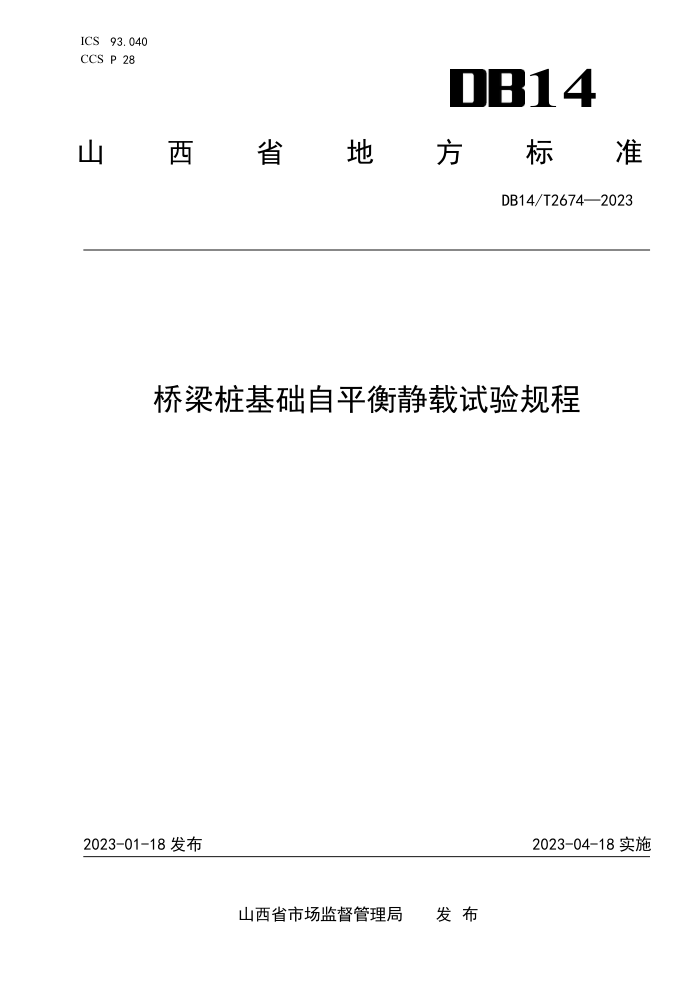

ICS93.040 CCS P 28
0814
山國西省地 方标准
DB14/T2674—2023
桥梁桩基础自平衡静载试验规程
2023-01-18发布
2023-04-18实施
山西省市场监督管理局 发布 DB14/T2674—2023
目 次
前言范围
II
1
规范性引用文件术语、定义和符号基本规定
2
3
5试验方案制定
仪器安装及现场试验试验数据分析与试验报告
6
7
附录A（资料性） 荷载箱的技术要求附录B（资料性） 桩身内力测试附录C（资料性） 灌注桩的荷载箱安装方法及要求附录D（资料性） 静载试验数据记录表附录E（资料性） 工程桩试验后注浆处理附录F（资料性） 等效转化方法
10 1+ .. 12
1.3
.14
·15 DB14/T2674—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由山西省交通运输厅提出、组织实施和监督检查山西省市场监督管理局对标准的组织实施情况进行监督检查。 本文件由山西省交通运输标准化技术委员会（SXS/TC37）归口。 本文件起草单位：中国铁建投资集团有限公司、中铁建投山西高速公路有限公司、山西交通科学研
究院集团有限公司、山西省交通科技研发有限公司、东南大学、中国铁建大桥工程局集团有限公司、山西省交通规划勘察设计院有限公司。
本文件主要起草人：李晓燕、龚维明、员建斌、林再志、王峰、秦伟、郭文龙、苏燕东、臧博、马冬云、荆凯、梁奇、刘晓剑、杨站强、杨荣清、段亮亮、刘吉祥、王彬、王磊、刘志华。
II DB14/T2674—2023
桥梁桩基础自平衡静载试验规程
1范围
本文件规定了公路桥梁桩基础自平衡静载试验的术语、定义和符号、基本规定、试验方案、现场试
验、数据分析与判定等内容。
本文件适用于公路工程中的桥梁桩基础自平衡静载试验，市政工程可参照执行。 桥梁桩基础自平衡静载试验除应执行本文件外，尚应符合国家、行业和山西省现行有关标准的规定。
规范性引用文件
n
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50661钢结构焊接规范 JT/T738基桩静载试验自平衡法 JT/T875桩基础自平衡法静载试验用荷载箱 JGJ/T403建筑基桩自平衡静载试验技术规程 JGJ106建筑基桩检测技术规范
3术语、定义和符号
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
自平衡静载试验静载试验的一种方法。在桩身中预埋荷载箱，利用桩身自重（或桩身自重和上部附加重量）、桩侧
阻力及桩端阻力互相提供反力，测试单桩竖向抗压（拨）承载力的试验方法。
3.1.2
上段桩、中段桩、下段桩
当采用单荷载箱试验时，荷载箱以上部分桩身称作上段桩，荷载箱以下部分桩身称作下段桩；当采用双荷载箱试验时，上荷载箱以上部分桩身称作上段桩，两荷载箱之间部分桩身称作中段桩，下荷载箱以下部分称作下段桩。 3.1.3
平衡点
1
