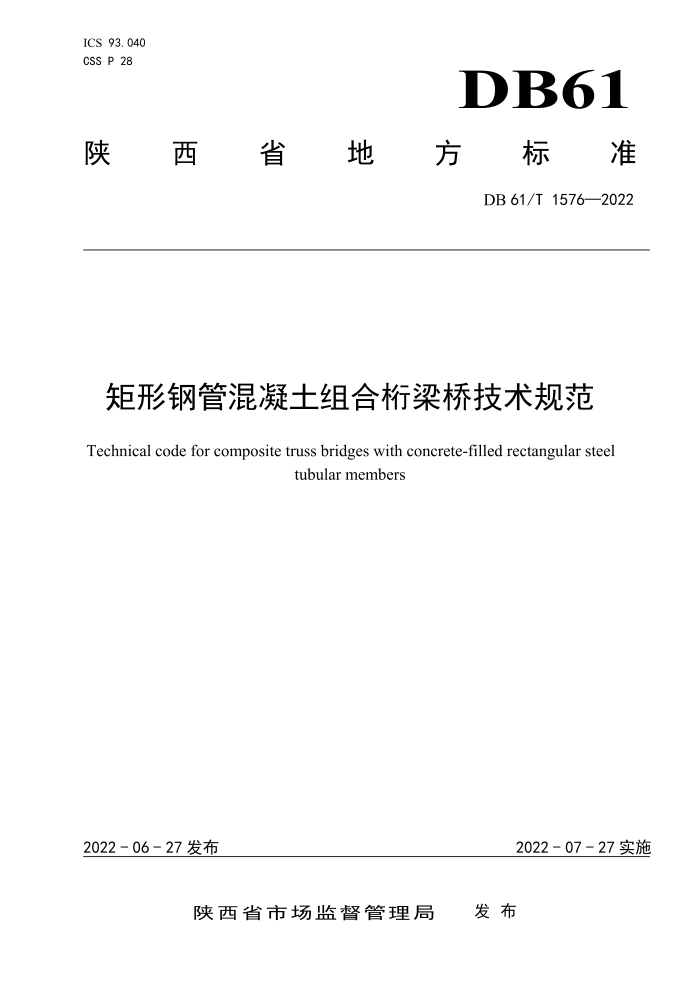

ICS 93.040 CSS P 28
DB61
陕西省地 方标准
DB61/T 1576—2022
矩形钢管混凝土组合梁桥技术规范
Technical code for composite truss bridges with concrete-filled rectangular steel
tubularmembers
2022-07-27实施
2022-06-27发布
发布
陕西省市场监督管理局 DB61/T1576—2022
目 次
前 1. 范围 2 规范性引用文件 3 术语和定义..
II
总则材料.
2
6 计算要求
h
承载能力极限状态计算，正常使用极限状态计算. 结构构造
C
.24 .26 .32 ..35 .36 .... 37
8
9
10 施工 11 检验验收附录A（规范性） 轴心受压构件的稳定系数附录B（规范性） 矩形钢管和矩形钢管混凝土节点刚度 DB61/T 15762022
前創言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由陕西省交通运输厅提出。 本文件由陕西省交通运输标准化技术委员会归口。 本文件起草单位：长安大学、中交第二公路工程局有限公司、西安市政设计研究院有限公司、中国
市政工程西北设计研究院有限公司、西安长安大学工程设计研究院有限公司、中建科工集团有限公司。
本文件主要起草人：刘永健、姜磊、赵桢远、刘彬、建平、闫标、刘江、龙刚、高中俊、王社平、 蒲北辰、孟俊苗、段海、周玉利、元建国、马印平、肖军、葛国库、赵亚东、赵鑫东、傅一晟。
本文件由长安大学负责解释。 本文件首次发布。 联系信息如下：单位：长安大学电话：029-82334577 地址：西安市碑林区南二环中段邮编：710064
II DB61/T15762022
矩形钢管混凝土组合桁梁桥技术规范
1范围
本文件规定了矩形钢管混凝土组合桁梁桥的总则、材料、计算要求、承载能力极限状态计算、正常使用极限状态计算、结构构造、施工的要求，描述了检验验收的方法，
本文件适用于公路桥梁，城市桥梁可参照使用。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700 碳素结构钢 GB/T 1228 钢结构用高强度大六角头螺栓 GB/T 1229 钢结构用高强度大六角头螺母 GB/T 1591 低合金高强度结构钢 GB/T 3323.1 焊缝无损检测射线检测第1部分：X和伽玛射线的胶片技术 GB/T 3323.2 焊缝无损检测射线检测第2部分：使用数字化探测器的X和伽玛射线技术 GB/T 5117 非合金钢及细晶粒钢焊条 GB/T 5118 热强钢焊条 GB/T 5313 厚度方向性能钢 GB/T 5780 六角头螺栓一C级 GB/T 5782 六角头螺栓 GB/T 8110 熔化极气体保护电弧焊用非合金钢及细晶粒钢实心焊丝 GB/T 10433 电弧螺柱焊用圆柱头焊钉 GB/T 11345 焊缝无损检测超声波检测技术、检测等级和评定 GB/T 14957 熔化焊用钢丝 GB50017 钢结构设计标准 GB 50661 钢结构焊接规范 JGJ/T 178 补偿收缩混凝土应用技术规程 JGJ/T 283 自密实混凝土应用技术规程 JT/T 722 公路桥梁钢结构防腐涂装技术条件 JTG/T-2231-01 公路桥梁抗震设计规范 JTG/T3360-01 公路桥梁抗风设计规范 JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG/T3650 公路桥涵施工技术规范 JTG D64 公路钢结构桥梁设计规范 JTG/TD64-01 公路钢混组合桥梁设计与施工规范
1 DB61/T1576—2022
JTGF80/1 公路工程质量检验评定标准第一册土建工程
3术语和定义
下列术语和定义适用于本文件。
3. 1
矩形钢管混凝土构件concrete-filledrectangularsteeltubularmembers 在矩形钢管内浇筑混凝土并由钢管和管内混凝土共同承担荷载的构件。
3. 2
矩形钢管混凝土桁架trusswithconcrete-filled rectangular steeltubular members 上、下弦杆长度方向全部或部分灌注混凝土的矩形钢管桁架。
3. 3
矩形钢管混凝土组合梁桥 composite truss bridge with concrete-filled rectangular stee tubular members
矩形钢管混凝土桁架与混凝土板形成的组合结构桥梁。
3. 4
平面钢管节点planesteeltubularjoints 所有腹杆与弦杆在同一平面内相互连接的节点。
3.5
空间钢管节点 spatial steeltubularjoints 在不同平面内的腹杆与弦杆相连接而形成的管节点。
3. 6
加劲型钢管节点stiffened steeltubularjoints 用局部增加壁厚、设置加劲肋等方法加强的管节点
3. 7
开孔钢板连接件 （Perfobondribs，简称PBL加劲肋）加劲型矩形钢管混凝土结构rectangular concrete-filled steel tubular structures stiffened with PBL
在矩形钢管内壁设置纵向通长PBL加劲肋，并灌注混凝土的结构。
3. 8
自密实补偿收缩混凝土shrinkage-compensating&self-compactingconcrete 具有高流动度、不离析、均匀和稳定等特性，浇筑时依靠其自重流动，无须振捣而达到密实，硬化
时依靠膨胀剂及反应水作用，使混凝土微量膨胀而补偿收缩的混凝土。
[来源：JTG/TD65-06-2015，2.1.3]
3.9
