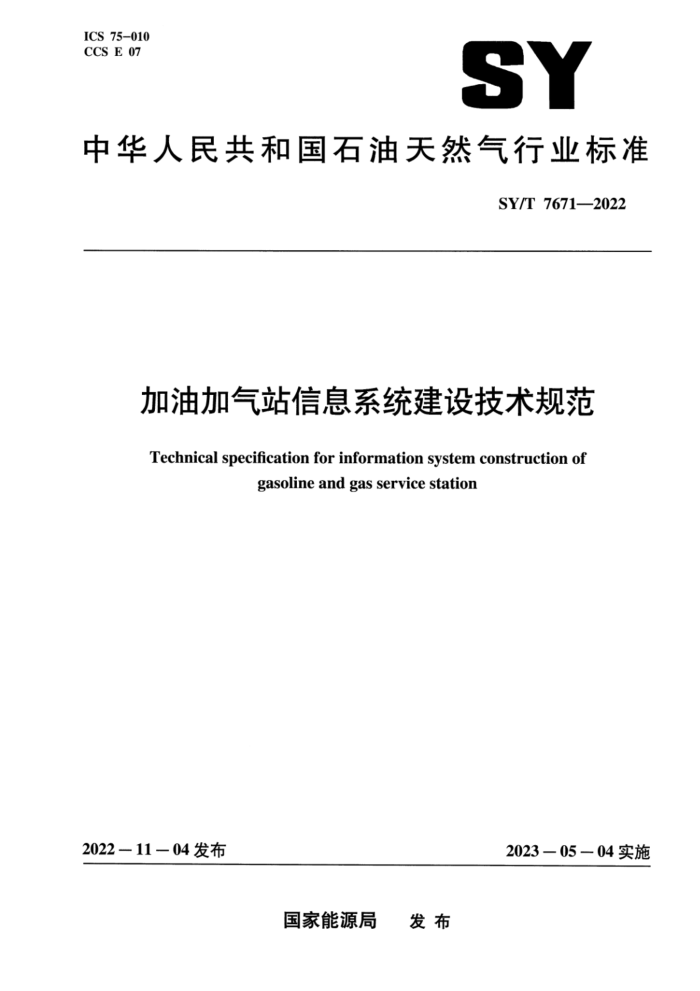

中华人民共和国石油天然气行业标准
SY/T 7671—2022
加油加气站信息系统建设技术规范
Technical specification for information system construction of
gasoline and gas service station
2023-05-04实施
2022-11-04发布
国家能源局 发布 SY/T7671—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由石油工业标准化技术委员会石油信息与计算机应用专业标准化委员会提出并归口。 本文件起草单位：昆仑数智科技有限责任公司、中国石油天然气股份有限公司规划总院、中国石
油天然气股份有限公司销售分公司、中国石化销售股份有限公司、中国海洋石油集团有限公司科技信息部，中国石化销售股份有限公司北京石油分公司、中国石化销售股份有限公司江苏石油分公司，中国海洋石油集团有限公司信息技术中心、中海石油炼化有限责任公司、中海石油气电集团有限责任公司、中化石油销售有限公司、中国石油天然气股份有限公司安徽销售分公司、中油碧辟石油有限公司、中国石油天然气股份有限公司勘探开发研究院。
本文件主要起草人：许涛、郑正发、程晓春、张少宁、张涛、樊涛、和冬梅、杨文军、钱志军、 申伟、王晖、张瓒、冯秀玲、付鸿儒、曹闯明、张蕾茗、孔伟伟、马晓鸿、马军强、张苗苗、王菲、 李立新、张振华、文勇、徐强、刘航宇、许永州、张宁、贺光强、贾文清、刘辉。
1I SY/T 7671—2022
加油加气站信息系统建设技术规范
1 范围
本文件规定了加油加气站信息系统的系统架构，同时规定了物理层、感知层、传输层、应用层及网络安全的要求。
本文件适用于加油加气站的信息系统建设。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3836.1 爆炸性环境 第1部分：设备通用要求 GB/T3836.2爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB/T3836.3爆炸性环境 第3部分：由增安型“e”保护的设备 GB/T3836.4爆炸性环境 第4部分：由本质安全型“”保护的设备 GB/T 3836.9 爆炸性环境 第9部分：由浇封型“m”保护的设备 GB/T3836.15 爆炸性环境 意第15部分：电气装置的设计、选型和安装 GB/T 17626.2 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T22239 信息安全技术网络安全等级保护基本要求 GB/T23647 自助服务终端通用规范 GB/T28181 公共安全视频监控联网系统信息传输、交换、控制技术要求 GB 50058 爆炸危险环境电力装置设计规范 GB50156 汽车加油加气加氢站技术标准 GB50171 电器装置安装工程盘、柜及二次回路接线施工及验收规范 JB8734.5 额定电压450/750及以下聚氯乙烯绝缘电线和软线第5部分：屏蔽电线
3术语和定义
下列术语和定义适用于本文件。
3.1
前庭设备 forecourt device 置于加油加气站前庭，支持加油加气站销售及运营管理的各类硬件成套设备。
I SY/T7671—2022
3.2
加油机 fuel dispenser 用来给车辆、小型船等添加液体燃料且具有油气回收等功能的一种液体体积测量系统
3.3
加气机gas dispenser 为天然气汽车添加燃料的加注设备。 注：加气机可分为压缩天然气（CNG）加气机、液化石油气（LPG）加气机、液化天然气（LNG）加气机。
3.4
柴油尾气处理液加注机dispenser for adding tail gas treatment fluid to diesel vehicle 为柴油汽车提供柴油尾气处理液加注服务的专用设备。
3.5
加注设备dispenser 用于加注液体燃料、气体燃料或柴油尾气处理液的加注系统。 注：加注设备包括加油机、加气机、柴油尾气处理液加注机等。
3.6
液位仪tank level gauge 加油站内测量油品液面高度、水位高度的计量设备。
3.7
支付终端paymentterminal 支持加油卡、银行卡、电子账户等多种支付方式的支付设备。 注：支付终端可分为桌面式支付终端、手持支付终端等。
3.8
自助服务设备self-service terminal 提供自助服务的专用设备或装置。
3.9
预授权preauthorization 加油开始前，通过支付终端取得持卡人所持卡片（加油卡、银行卡等）一定比例范围的支付保
证，并在加油完成后向发卡机构进行承兑的业务。
4系统架构及组成 4.1系统架构
加油加气站信息系统架构应由物理层、感知层、传输层和应用层组成，信息系统架构示意图见图1。 4.2系统组成 4.2.1物理层给出了加油加气站信息系统正常工作的物理环境要求，包括线缆选择、线缆标签与标识、进线位置、线缆敷设等基本要求。 4.2.2感知层给出了加油加气站前庭设备、信息系统设备及其他设备的要求。 4.2.3传输层给出了加油加气站信息系统网络传输的要求。 4.2.4应用层给出了销售管理、库存管理、支付管理、运营管理及客户管理等要求。
2 SY/T76712022
库存管理
销售管理
运营管理
支付管理
客户管理
油品销售 油品库存管理 卡片管理 员工管理 设备管理 会员管理天然气销售 非油库存管理 账户管理 广告管理 价格管理
客户识别客户分析营销跟踪
应用层
非油品销售交接班资金管理
渠道管理 价签管理现场营销 发票管理前庭控制 收货管理
清算管理支付服务
有线网络
无线网络 WiFi 蓝牙
传输层 以太网
RS232 RS485 电流环 其他 3G/4G/5G
网络安全
NB-loT 其他
前庭设备
信息系统设备
其他设备
加注设备 油气泄漏监测设备 应用服务器 销售终端 视频设备 自助服务设备液位仪 油气回收监测设备 发卡充值设备 支付终端
感知层
广告设备 网络设备智能网关设备
其他设备
物理层
加油加气站物理环境
图1加油加气站信息系统架构示意图
5物理层 5.1通用要求
加油加气站信息系统物理环境建设应符合GB50156、GB50171及JB8734.5的规定。 5.2线缆选择
线缆选择包括： a）当工作区存在的电磁干扰场强低于3V/m时，宜选用非屏蔽电缆和非屏蔽配线设备；当工作
区存在的电磁干扰场强高于3V/m时，宜选用屏蔽电缆或光缆。 b）当用户对电磁兼容性有较高的要求（电磁干扰和防信息泄露）或对网络安全保密的需要时，
宜选用屏蔽电缆或光缆。 c）当选用非屏蔽电缆无法满足安装现场条件对线缆的间距要求时，宜选用屏蔽电缆。 d）当选用屏蔽电缆或光缆时，其通信线缆、连接器件、跳线、设备电缆均应具有屏蔽性能，并
应保持屏蔽层的电气连续性。 e）当选用光缆作为通信线缆时，则应选用标称波长为850nm和1300nm的多模光纤和标称波长
为1310nm和1550nm的单模光纤，单模和多模光缆的选用应符合加油加气站信息系统网络的构成方式，业务的互通互联方式和光纤在网络中的应用传输距离。建筑物内宜选用多模光缆，建筑物之间宜采用多模或单模光缆，需直接与电信业务经营者相连时宜采用单模光缆。
f）线缆、护套管和设备，应选用经过国家认可的产品质量检验机构鉴定合格的的定型产品，并
应出具国家认可的产品质量检验机构鉴定合格的质量文件或证书、原厂质量文件和检验证明材料。 SY/T7671—2022
5.3标签与标识
标签与标识应满足以下要求： a）通信线缆、配线设备、端接点、接地装置、敷设管线均应贴有标签，应在标签上填写标
识符： b）标签应设置在靠近导线和接地体的连接处的明显部位 c）标签应保持清晰、完整，并满足使用环境要求，具有耐磨、抗恶劣环境和附着力强等性能； d）标识符应唯一，应采用相同数量长度的字母、数字编制； e）接地体和接地导线应制定专用标识符。
5.4进线位置
进线位置应满足以下要求： a）应在地下、靠近外墙处设置进线间，以便于通信线缆引入； b）进线间应设置管道人口，管道人口所有布放通信线缆和空闲的管孔应用防火材料封堵，做好
防水处理： c）进线间应满足通信线缆的敷设路由、终端、通信线缆的盘长空间和线缆的弯曲半径、维护设
备、配线设备所需要的场地空间和面积。
5.5线缆敷设
线缆敷设应满足以下要求： a）通信线缆敷设应远离高温和电磁干扰的场地，通信线缆敷设应自然平直，不应产生扭绞、打
圈等现象，不应受外力的挤压和损伤： b）通信线缆和电力线缆应分开敷设，且间距应不小于0.3m； c）应根据通信线缆的类型，选择通信线缆敷设的护套管内、线槽内的管径利用率和截面利
用率； d）当护套管内穿放4对对绞电缆或4芯以上光缆时，截面利用率应为25%～30%，直线护套管
路的管径利用率应为50%～60%，弯管路的管径利用率应为40%～50%： e）通信线缆敷设在线槽内的截面利用率应为30%～50%； f）通信线缆敷设至设备安装位置应预留不低于3m的余量。
6感知层 6.1前庭设备 6.1.1组成
前庭设备由加注设备、液位仪、油气泄漏监测设备、油气回收监测设备等组成。 6.1.2加注设备 6.1.2.1加注设备宜具备以下功能：
a）支持与信息系统的集成和数据交互功能： b）支持根据信息系统下发的参数配置指令执行参数配置操作，包括通信参数、枪ID参数、油品
参数、时钟同步服务器参数等配置； c）支持根据信息系统下发的控制指令执行定额、定量、非定量、停止加注、变价等操作；
4 SY/T 7671—2022
d）支持根据信息系统下发的查询指令执行配置信息、交易信息、总累信息、枪状态信息等信息
查询功能： e）支持设备运行状态、枪状态、交易信息、故障信息等实时数据上传功能； f）支持与时钟同步服务器时间同步功能； g）具有交易数据存储和通信日志存储功能，日志存储不少于7天 h）支持信息系统下发的预授权加注操作，若加注计量单位在不同时段支持不同品类的产品，宜
支持信息系统下发的换号操作； i）支持加油卡、银行卡、电子账户等支付方式，具有加油卡、银行卡等支付功能的加注设备，
宜支持根据信息系统下发的指令完成交易支付及支付信息上传等功能： j）具有有多媒体模块功能的加油机，宜支持多媒体模块与信息系统集成和数据交互； k）支持设备应用程序的远程升级功能； 1）具备应用程序二次开发专用接口和应用模块，宜支持根据信息系统应用要求实现功能定制化
开发、升级和维护。
6.1.2.2柴油尾气处理液加注机在满足6.1.2.1的要求外，宜具备以下功能：
a）宜支持根据信息系统下发的配置指令执行油罐号、容积表参数、设备报警温度参数等参数配
置功能。 b）宜支持柴油尾气处理液储罐信息的接人、读取和显示功能，柴油尾气处理液储罐信息宜包括
液位计量信息和状态报警信息；液位计量信息至少包括：罐号、液高、液水总体积、液体净体积和温度等，状态报警信息至少包括：高液位报警、低液位报警、温度过高报警、温度过低报警和容积表参数变更报警等。
6.1.3液位仪
液位仪宜满足以下要求： a）支持与信息系统集成和数据交互。 b）支持根据信息系统下发的查询指令执行查询操作和查询信息上传功能，其管理的数据宜包括
以下内容： 1）罐存数据：罐号、油水总体积、油水总高、水高、温度，水体积等； 2）报警信号：油低报警、油高报警、温度报警、传感器故障报警、通信故障报警等； 3）配置数据：油罐直径、容积表、报警参数、油品类型等。
c）具有报警记录存储和显示功能，支持报警记录存储2000条以上。 d）具有设备基础信息上传功能，设备基础信息宜包括品牌、型号、出厂编号、出厂日期等。 e）支持远程容积表更新功能，支持容积表变更记录上传功能 f）支持时钟同步功能： g）具有通信日志存储功能，且日志存储应不少于7天。
6.1.4油气泄漏监测设备
油气泄漏监测设备宜满足以下要求： a）支持与信息系统集成和数据交互； b）支持根据信息系统下发的指令实现对各泄漏监测传感器进行状态信息侦测和读取； c）支持报警信息存储功能，支持存储报警记录2000条以上，报警数据信息宜包括报警时间、报
警类型、报警状态等； d）具备通信日志存储功能，至少支持存储7天以上的日志；
