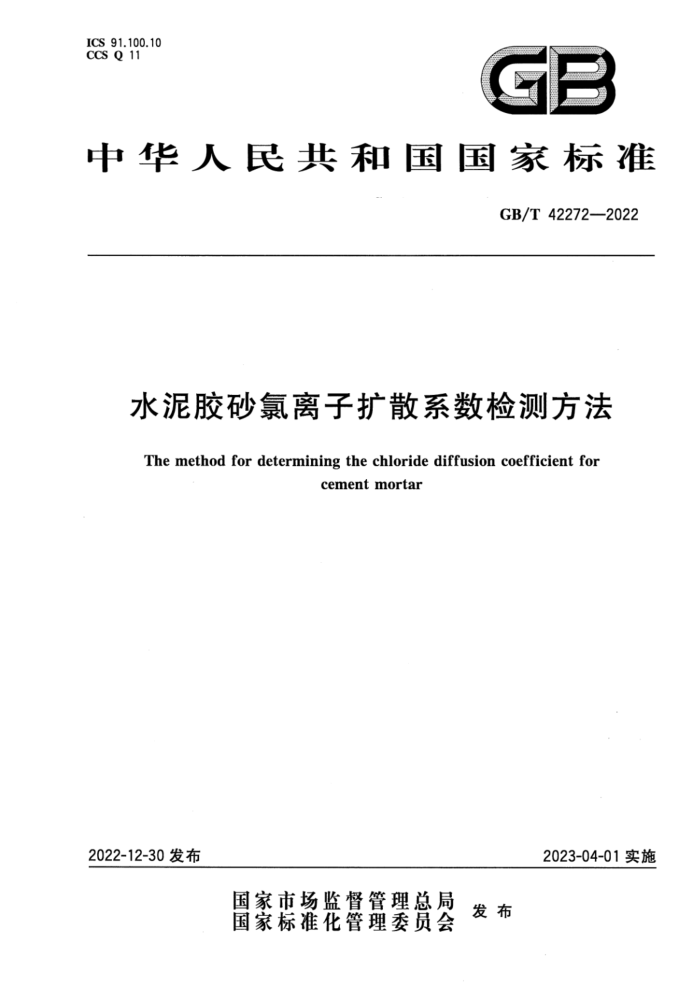

ICS 91.100.10 CCS Q 11
GP
中华人民共和国国家标准
GB/T422722022
水泥胶砂氯离子扩散系数检测方法
The method for determining thechloride diffusion coefficient for
cement mortar
2023-04-01实施
2022-12-30发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T42272—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国水泥标准化技术委员会(SAC/TC184)归口。 本文件起草单位：中国建筑材料科学研究总院有限公司、腾达建设集团股份有限公司、福建磊鑫（集
团)有限公司、中建协和建设有限公司、宁波工程学院、阜阳市嘉泰钢结构有限公司、安徽省交通规划设计研究总院股份有限公司、武汉市市政建设集团有限公司、河南交院工程技术集团有限公司、中国电建集团西北勘测设计研究院有限公司、浙江意诚检测有限公司、北京工业大学、北京耐尔得智能科技有限公司、长沙理工大学、宁夏公路工程质量检测中心（有限公司）、深圳市水务工程检测有限公司、深圳大学、中国葛洲坝集团第三工程有限公司、苏交科集团股份有限公司、松花江水力发电有限责任公司丰满大坝重建工程建设局、山东省公路桥梁检测中心有限公司、中交四航工程研究院有限公司、贵州顺康检测股份有限公司、贵州宏信创达工程检测咨询有限公司、中铁京诚工程检测有限公司、中铁十一局集团第五工程有限公司、广西大学、中交四航局第三工程有限公司、中铁十九局集团有限公司、福建省交通规划设计院有限公司、江西省城建建设集团有限公司、中国石油集团工程技术研究院有限公司、山东峻鸿环保科技有限公司、广信检测认证集团有限公司、贵州省交通规划勘察设计研究院股份有限公司、四川省城工工程质量检测有限公司、广西交科集团有限公司、山西佳维新材料股份有限公司、新疆建设工程质量安全检测中心（有限责任公司）、中交公局厦门工程有限公司、安徽马钢嘉华新型建材有限公司、 中铁九局集团工程检测试验有限公司、中铁二十三局集团第六工程有限公司、中建二局第三建筑工程有限公司、北京中交桥宇科技有限公司、中交天津港湾工程研究院有限公司、大元建业集团股份有限公司、 中冶建筑研究总院有限公司、浙江中富建筑集团股份有限公司、中建商品混凝土有限公司、中铁四局集团有限公司、中国路桥工程有限责任公司、中钢集团郑州金属制品研究院股份有限公司、江苏省建筑工程质量检测中心有限公司、中铁建设集团南方工程有限公司、山东公路技师学院、河北科析仪器设备有限公司、中大建设股份有限公司、大连理工大学、辽宁省建设科学研究所有限责任公司、乌海市西水水泥有限责任公司、乌海赛马水泥有限责任公司、中铁建设集团华北工程有限公司。
本文件主要起草人：王昕、张金山、汪雅珊、杨九如、王振地、王贵、苏龙辉、刘晨、蔡景润、邵景干、 黄运军、毛文华、洪秀君、卢泓尧、王飞、朋茜、吴平平、陈修和、肖铭钊、卢吉、崔素萍、王剑锋、张卉伊、 王磊、马亚飞、黎鹏平、股祥南、冉贵良、蒋永垒、张猛、尚尔海、陈晓炜、陈欣、李松勤、毕亚丽、路海宁、 董必钦、郑旭、杜勇、刘伟、洪舒贤、杨绿峰、汪文桥、艾学良、梁波、杨力、刘亚莲、胡云鹤、黄江明、郭云飞、 刘华庆、杨建冲、毕莉莉、刘深、马世雄、王克、张成平、艾四芽、张必胜、周洪、齐奉忠、翟萌、刘辉、唐志、 黄婷、覃振洲、沈勇、刘彦、王英维、陆小军、马淮北、黄斌、龚明子、赵鲁卿、王宗森、杨元奎、纪凯、王峰、 李小军、姚元朝、何杰、姜宏维、王娜、李沛、郑培壮、荣华、任兴祥、高飞、章国辉、吴崇贤、杨小刚、徐铜鑫、 钮慧娟、张明明、孙道建、王文茹、吕尚军、彭海生、王宝民、韩瑜、葛树奎、于智军、刘洋、程志敏。
H GB/T42272—2022
水泥胶砂氯离子扩散系数检测方法
1范围
本文件规定了水泥胶砂氯离子扩散系数检测方法的仪器设备、材料、试验室条件、试体成型、试体养护、氯离子扩散系数检测、试验结果与处理、检测允许偏差和性能评价。
本文件适用于通用硅酸盐水泥、海工硅酸盐水泥及其他指定采用本文件的水泥。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T6682分析实验室用水规格和试验方法 GB/T17671水泥胶砂强度检验方法(ISO法） JC/T6812 行星式水泥胶砂搅拌机 JC/T 723 水泥胶砂振动台 JC/T726 水泥胶砂试模
3术语和定义
本文件没有需要界定的术语和定义。
4 方法概要
将按固定灰砂比和水灰比成型并养护至28d的水泥胶砂试体，在真空饱盐设备负压条件下静置一定时间后，在一定浓度的氯化钠（NaCI)溶液中浸泡18h。将试体擦干后，通过检测试体电导率，基于 Nernst-Einstein方程计算得到水泥胶砂氯离子扩散系数。
5 仪器设备
5.1 水泥胶砂搅拌机
应符合JC/T681的规定。 5.2水泥胶砂振动台
应符合JC/T723的规定。 5.3试模
试模由隔板、端板、底板、紧固装置及定位销组成，如图1所示。试模可同时成型3条100mmX
1 GB/T42272—2022
100mm×50mm试体且可拆卸。试模总质量为（8.75士0.25)kg，其他技术要求应符合JC/T726的规定。
单位为毫米
1
2
91
E
100±0.5 163±2 侧视图
d
100±0.5
b) 俯视图
a)
标引序号说明：一隔板；
1-
2端板； 3紧固装置；一底座；
4- 5-
一定位销。
图1水泥胶砂试模结构示意图
5.4下料漏斗
漏斗整体材质宜为镀锌板，厚度为(0.5土0.1)mm。漏斗模套及其紧固卡臂材质应为45号钢，厚度为12mm。下料漏斗结构和规格要求如图2所示。
单位为毫米
185
130
100 126 b) 侧视图
162 186 a）正视图
标引序号说明：
一漏斗； 2—模套；;
1-
一紧固卡臂。
3
图2 下料漏斗结构示意图
5.5天平
最大量程不小于2000g，分度值不大于1g。 2 GB/T42272—2022
5.6 真空饱盐装置 5.6.1 基本组成
主要由饱盐容器和真空泵及其控制装置等部分组成，基本结构如图3.所示。
I
中
3
0
标引序号说明： 1- 进/出水口； 2- 一抽气口； 3 一饱盐容器； 4——氯化钠溶液； 5——试体； 6——真空泵及其控制装置。
图3真空饱盐装置结构示意图
5.6.2饱盐容器
容器材质应为304等级以上不锈钢或玻璃材质，且容器密封性应良好，并通过阀门与真空泵相连。 5.6.3真空泵及其控制装置
应保证饱盐容器内部负压维持在一0.080MPa～一0.085MPa。 5.72 水泥氯离子扩散系数检测装置
应符合附录A的有关规定。
6材料 6.1 标准砂和试验用水
符合GB/T17671的规定。 6.2氯化钠(NaCI)溶液
用不低于分析纯的氯化钠与不低于GB/T6682中要求的三级水配制，溶液浓度为4mol/L。
3
