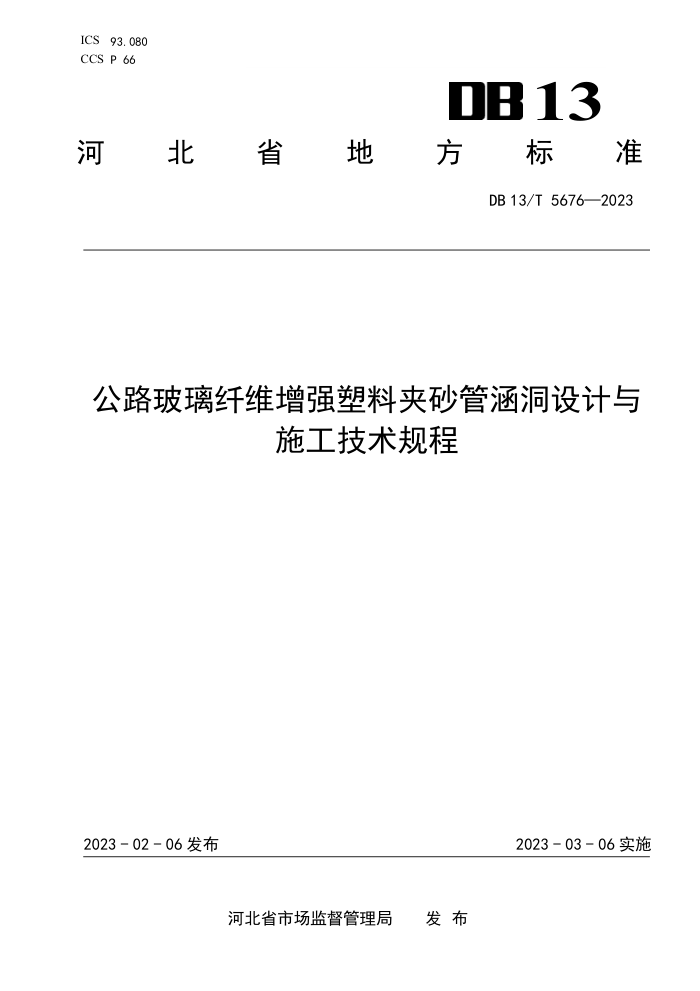

ICS93.080 CCS P 66
DB13
河北省地 國方标准
DB13/T 5676—2023
公路玻璃纤维增强塑料夹砂管涵洞设计与
施工技术规程
2023-02-06发布
2023-03-06实施
发布
河北省市场监督管理局 DB13/T5676—2023
目次
前言范围
II
1 2 规范性引用文件 3 术语和定义 4 总体要求 5
. 2
材料要求 6 设计. 7 施工 8 质量检查与验收附录A（规范性） 管节弯曲试验及确定方法附录B（规范性） 管身强度计算附录C（规范性） 设计流程，附录D（规范性） 施工流程
8
.9
.12 14 .17 18 DB 13/T 5676—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由河北省交通运输厅提出并归口。 本文件起草单位：承德市公路建设事业发展中心、河北工业大学。 本文件主要起草人：杨春东、任妍妍、郑瀚、王清洲、李立书、党奇志、李莉、刘海儒、马士宾、
赵红军、于海洋、吴洪波、李志聪、张小明、赵丹、武岳、魏彬、张德祥、孙颖晖。
II DB13/T5676—2023
公路玻璃纤维增强塑料夹砂管涵洞设计与施工技术规程
1范围
本文件规定了公路玻璃纤维增强塑料夹砂管涵洞设计与施工技术的总体要求、材料要求、设计、 施工、施工质量检查与验收。
本文件适用于新建和改扩建各等级公路中玻璃纤维增强塑料夹砂圆管型涵洞的设计与施工，城市道路工程可参照执行。 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB 50017 钢结构设计标准 GB/T 1446 纤维增强塑料性能试验方法总则 GB/T 1447 纤维增强塑料拉伸性能试验方法 GB/T 1448 纤维增强塑料压缩性能试验方法 GB/T 1449 纤维增强塑料弯曲性能试验方法 GB/T5352 纤维增强热固性塑料管平行板外载性能试验方法 GB/T21238玻璃纤维增强塑料夹砂管 CJJ101埋地塑料给水管道工程技术规程 JTGD60公路桥涵设计通用规范 JTGF80/1公路工程质量检验评定标准第一册土建工程 JTG/T3365-02公路涵洞设计规范 JTG/T3650公路桥涵施工技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
玻璃纤维增强塑料夹砂管glassfiberreinforcedplasticsmortarpipes 以玻璃纤维及其制品为增强材料，以不饱和聚酯树脂为基体材料，以石英砂为填料，采用连续
缠绕工艺制成的具有一定长度的管节。 3. 2
玻璃纤维增强塑料夹砂管身glassfiberreinforcedplasticsmortarpipestructure 管节采用承插式接口连接形成的玻璃纤维增强塑料夹砂管涵洞的排水主体结构。 玻璃纤维增强塑料夹砂管涵洞glassfiberreinforcedplasticsmortar pipe culvert 由基础、玻璃纤维增强塑料夹砂管身、洞口建筑组成的排水构造物。可分为单孔径、双孔径和
3. 3
多孔径涵洞。 3. 4
管壁内衬层innerprotectionIiner 玻璃纤维布浸润不饱和聚酯树脂和阻燃剂等材料均匀混合组成的混合物，连续缠绕模具形成的
管壁内表面层。 3. 5
管壁缠绕层windingIiner
1
