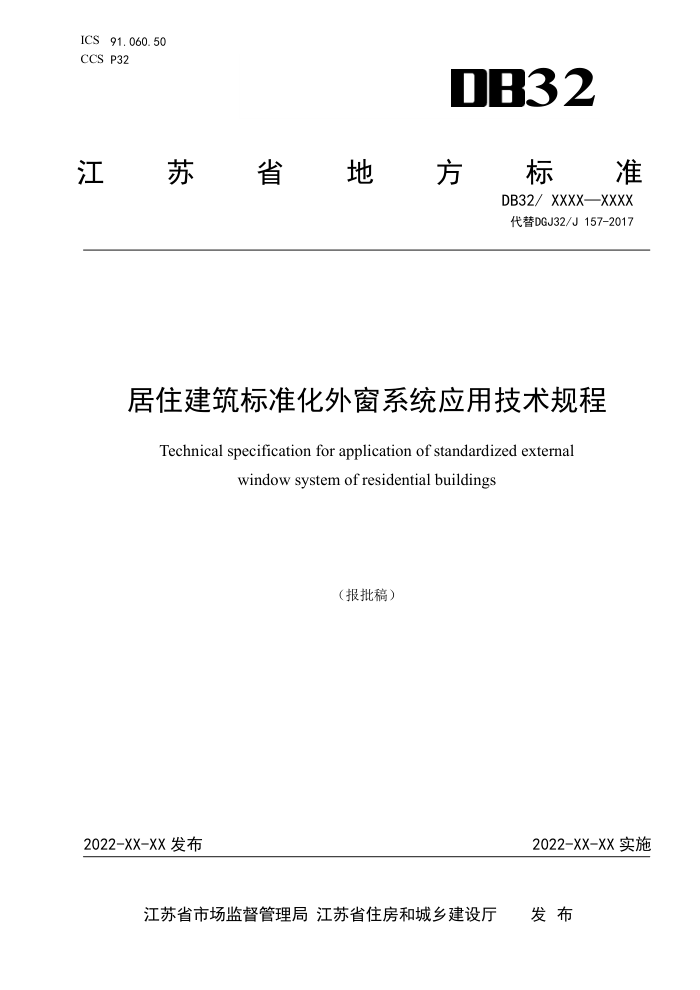

ICS91. 060. 50 CCS P32
DB32
江苏省地方标淮
DB32/XXXX—XXXX 代替DGJ32/J157-2017
居住建筑标准化外窗系统应用技术规程
Technical specification for application of standardized external
window system of residential buildings
（报批稿）
2022-XX-XX发布
2022-XX-XX实施
发布
江苏省市场监督管理局江苏省住房和城乡建设厅 DB32/ XXXX-XXXX
目 次
前 1范围 2规范性引用文件 3术语和定义 4标准化外窗系统，
I
4.1一般规定， 4.2标准化外窗. 4.3窗用材料. 4.4标准化附框.. 4.5披水板 5设计 5.1一般规定 5.2设计 6施工与安装. 6.1一般规定. 6.2标准化附框后装式安装 6.3标准化附框前装式安装， 6.4改建建筑标准化附框安装 6.5附框压条安装. 6.6披水板安装 6.7标准化外窗安装 6.8施工安全及安装后的维护 7工程验收. 7.1一般规定. 7.2标准化附框， 7.3标准化外窗系统附录A部分标准化外窗物理性能附录B部分标准化外窗和遮阳一体化外窗热工性能，附录C部分内置遮阳中空玻璃制品及一体化窗热工性能. 附录D标准化附框及型材性能试验方法附录E标准化外窗系统工程检验批质量验收记录表，
.4
11
.11
11
..12
12 .13
.14
..15 .15 ..16 18 ....19 .19 .20 ...20 23 ...25 .28 .....30
.31 DB32/XXXX-XXXX
前言
本规程按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本规程由DGJ32/J157-2017《居住建筑标准化外窗系统应用技术规程》修编，代替DGJ32/J157-2017 《居住建筑标准化外窗系统应用技术规程》，与DGJ32/J157-2017相比，主要技术变化如下：
修改了标准化窗、一体化窗满足75%节能要求的热工性能参数。 增加了绿色建材、节能性能标识相关要求。 一制定了满足节能75%要求的材料规格增加了标准化附框配套件要求。 一增加了防火、耐火窗相关要求。 一增加了临空外窗防护高度要求。 一增加了各种不同墙体饰面洞口与附框的预留间隙尺寸。 一增加了标准化附框在改建建筑中的安装方法。 增加了附框压条安装方法。 制定了满足节能75%要求的标准化窗、一体化窗热工性能配置附录表。
-
增加了标准化外窗系统工程检验批质量验收记录表等。
本规程以黑体字标志的第4.1.2、4.3.7、4.4.1条为强制性条文，必须严格执行；其余条文为推荐
性。
本规程由江苏省住房和城乡建设厅提出并归口。 本规程及其所替代标准的历次版本发布情况为：一—2013年11月6日首次发布为DGJ32/J157-2013；一2017年10月27日第一次修订发布为DGJ32/J157-2017；一一本次为第二次修订。
II DB32/XXXX-XXXX
居住建筑标准化外窗系统应用技术规程
1范围
本规程规定了居住建筑标准化外窗系统的性能指标、设计要求、安装施工、工程验收，本规程适用于江苏省范围内新建、改建、扩建的居住建筑标准化外窗系统的生产制作、设计
选用、安装施工、工程验收。公共建筑、工业厂房采暖区域外窗可参照执行。
2规范性引用文件
下列标准中的内容通过文中的规范性引用而构成本规程必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本规程；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
GB/T11944中空玻璃 GB15763.1建筑用安全玻璃第1部分：防火玻璃 GB16807防火膨胀密封件 GB18584室内装饰装修材料木家具中有害物质限量 GB/T21140非结构用指接材 GB23864防火封堵材料 GB/T24267建筑用阻燃密封胶 GB/T2518连续热镀锌和锌合金镀层钢板及钢带 GB/T28887建筑用塑料窗 GB/T29498木门窗 GB/T31433建筑幕墙、门窗通用技术条件 GB/T32223建筑门窗五金件通用要求 GB/T38586真空玻璃 GB/T39866建筑门窗附框技术要求 GB50016建筑设计防火规范 GB/T5237.1铝合金建筑型材第1部分：基材 GB/T5237.6铝合金建筑型材第6部分：隔热型材 GB50300建筑工程施工质量验收统一标准 GB/T8478铝合金门窗 GB/T8814门、窗用未增塑聚氯乙烯（PVC-U）型材 JG/T131聚氯乙烯（PVC）门窗增强型钢 JGJ/T151建筑门窗玻璃幕墙热工计算规程 JG/T175建筑用隔热铝合金型材 JG/T255内置遮阳中空玻璃制品 JG/T455建筑门窗幕墙用钢化玻璃 JG/T571玻纤增强聚氨酯节能门窗 JGJ80建筑施工高处作业安全技术规范 JC/T2072中空玻璃用干燥剂 JC/T2451硼硅酸盐平板玻璃
1 DB32/XXXX-XXXX
JC/T2453中空玻璃间隔条第3部分：暖边间隔条 LY/T1787非结构用集成材 DGJ32/J16住宅工程质量通病控制标准 DB32/3920住宅设计标准 DB32/3962绿色建筑设计标准 DB32/4066居住建筑热环境和节能设计标准
3术语和定义
下列术语和定义适用于本规程。
3. 1
标准化外窗standardizedexternalwindow 对组成外窗的型材、玻璃、五金件、密封件、配套件等进行定型，生产过程标准化，规格尺
寸按本规程实施标准化，产品性能不低于本规程和工程设计要求的成品窗。 3. 2
标准化附框standardizedadditiveframe 安装于建筑楼宇以单个楼梯为单元出入口的门。
3. 3
披水板apronflashing 能承接雨水并能改变雨水流向的构件。
3.4
附框压条depressionbarofadditiveframe 装在标准化附框外沿四周，用于标准化外窗安装定位，并与披水板连接的构件。
3.5
标准化外窗系统standardizedexternalwindowsystem 标准化外窗（包括外遮阳一体化窗、内置遮阳一体化窗）与预先安装在门窗洞口中的标准化
附框、附框压条等组合安装，完成所有安装工序后投入使用的外窗系统。 3. 6
外遮阳一体化窗externalsunshadeintegratedwindow 由硬卷帘、软卷帘等遮阳装置与外窗受力外框设计组合成一体并且满足标准化外窗要求的成
品窗。 3. 7
内置遮阳一体化窗buiIt-insunshadeintegratedwindow 采用内置遮阳中空玻璃制品制成的成品窗。
3. 8
太阳得热系数 solarheatgaincoefficient 也称太阳能总透射比，是通过透光围护结构（门窗或透光幕墙）进入室内的太阳能量（包含
直接辐射得热和二次传热）与投射到透光围护结构外表面上的太阳辐射量的比值。 3. 9
玻璃遮阳系数shadingcoefficientofglass 在给定条件下，透过玻璃的太阳辐射得热量与透过相同条件下3mm厚普通透明平板玻璃的
太阳辐射得热量的比值。
