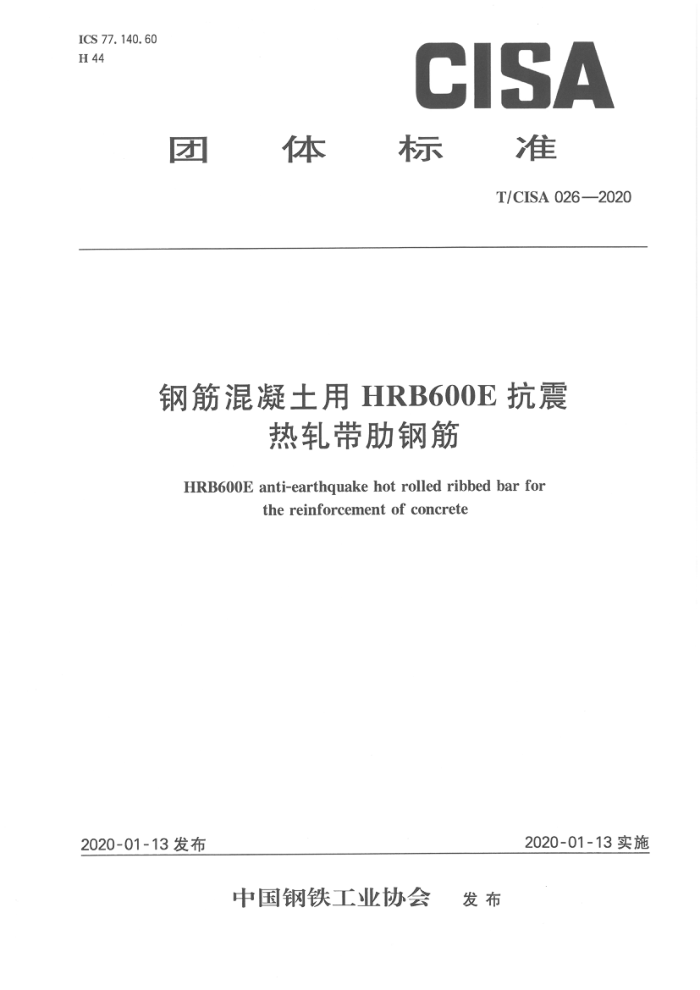

ICS 77. 140. 60 H 44
CISA
准
体
标
团
T/CISA026—2020
钢筋混凝土用HRB600E抗震
热轧带肋钢筋
HRB600E anti-earthquake hot rolled ribbed bar for
thereinforcement of concrete
2020-01-13实施
2020-01-13发布
中国钢铁工业协会 发布 T/CISA026—2020
前言
本标准参照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：河钢股份有限公司承德分公司、江苏沙钢集团有限公司、山东钢铁股份有限公司莱
芜分公司、石横特钢集团有限公司、冶金工业信息标准研究院、江苏省鑫钢铁集团有限公司、陕西钢铁集团有限公司、钢铁研究总院、中信金属股份有限公司。
本标准主要起草人：张振全、张晓兵、白瑞国、王中学、王长生、王玉婕、吴建中、张颖、陈雪慧、张永青、 王宝华、朱海涛、赵新华、肖立军、苏仕宝、刘宝石、张海龙、张春雷、罗小兵。 T/CISA026—2020
钢筋混凝土用HRB600E抗震
热轧带肋钢筋
1范围
本标准规定了钢筋混凝土用HRB600E抗震热轧带肋钢筋（以下简称钢筋）的术语和定义、牌号、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于钢筋混凝土用HRB600E抗震热轧带肋钢筋
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文 工件，其最新版本(包括所有的修改单)适用于本文件。
品化学成分允许偏差
GB/T222 钢的成品
GB/T223.5钢铁 酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB/T223.11 钢铁及合金 铬含量的测定 可视滴定或电位滴定法 GB/T223.12 钢铁及合金化学分析方法 碳酸钠分离 苯碳酰二光度法测定铬量 GB/T223.14 钢铁及合金化学分析方法 试剂萃取光度法测定钒含量 GB/T223.19 钢铁及 金金化学分析方法 新亚铜灵 三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及 合 金 镍含量的测定 、丁二酮分光头 光度法 GB/T223.26 钢铁及合 金 钼含量的测定硫氰酸盐分光光度法 GB/T223.37 钢铁及合金化学分析方法蒸馏分离靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金 钜含量的测定氯磺酚S分光光度法 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾)光度法测定锰量 GB/T223.85 钢铁及合金硫含量的测定感应炉燃烧后红外吸收法 GB/T223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T1499.2一2018钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T13298 金属显微组织检验方法 GB/T17505 钢及钢产品交货一般技术要求 GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20124 钢铁氮含量的测定惰性气体熔融热导法（常规方法） GB/T20125 低合金钢多元素的测定电感耦合等离子体发射光谱法 GB/T28900 钢筋混凝土用钢材试验方法 JGJ 18 钢筋焊接及验收规程 JGJ 107 钢筋机械连接技术规程
合
1 T/CISA026—2020
YB/T081 冶金技术标准的数值修约与检测数值的判定
3术语和定义
GB/T1499.2一2018界定的下列术语和定义适用于本文件。
3. 1
普通热轧钢筋 hotrolledbars 按热轧状态交货的钢筋。
3. 2
带肋钢筋 ribbedbars 横截面通常为圆形，且表面带肋的混凝土结构用钢材。
3. 3
纵肋longitudinalrib 平行于钢筋轴线的均匀连续肋。
3. 4
横肋 transverserib 与钢筋轴线不平行的其他肋。
3.5
月牙肋钢筋 crescentribbedbars 横肋的纵截面呈月牙形，且与纵肋不相交的钢筋。
3.6
公称直径 nominaldiameter 与钢筋的公称截面积相等的圆的直径。
3. 7
相对肋面积 specificprojected rib area 横肋在与钢筋轴线垂直平面上的投影面积与钢筋公称周长和横肋间距的乘积之比。
3.8
肋高ribheight 测量从肋的最高点到芯部表面垂直于钢筋轴线的距离。
3. 9
肋间距ribspacing 平行钢筋轴线测量的两相邻横肋中心间的距离。
3. 10
特征值characteristicvalue 在无限多次的检验中，与某一规定概率所对应的分位值。
3. 11
基圆core 钢筋横截面上不包括横肋和纵肋的横截面。
4牌号
钢筋牌号的构成及含义见表1。
2 T/CISA0262020
6. 3 钢筋的表面形状及尺寸允许偏差 6.3.1 钢筋的横肋设计原则应符合以下规定：
a) 横肋与钢筋轴线的夹角β应不小于45°，当该夹角β不大于70°时，钢筋相对两面上横肋的方向
应相反。 b) 横肋公称间距不得大于钢筋公称直径的0.7倍。 c) 横肋侧面与钢筋表面的夹角α不得小于45° d) 钢筋相邻两面上横肋末端之间的间隙（包括纵肋宽度）总和应不大于钢筋公称周长的20%。
当钢筋公称直径不大于12mm时，相对肋面积不小于0.055；公称直径为14mm和16mm时，相对肋面积不小于0.060；公称直径大于16mm时，相对肋面积不小于0.065，相对肋面积的计算可参考GB/T1499.2一2018附录A。
e)
6. 3.2 钢筋通常带有纵肋，也可不带纵肋。带有纵肋的月牙肋钢筋，外形如图1所示，尺寸及允许偏差应符合表3的规定。 6.3.3 钢筋实际重量与理论重量的偏差符合表4规定时，钢筋内径偏差不作交货条件， 6.3.4 不带纵肋的月牙肋钢筋，其内径尺寸可按表3的规定作适当调整，但重量允许偏差仍应符合表4 的规定。
表3
单位为毫米
公称 内径di 直径 公称 允许 公称 允许
横肋高h
肋间距1 公称 允许
纵肋高h1 横肋宽 纵肋宽 (不大于） 6
横肋末端最大间隙
尺寸 偏差 （公称周长的10%弦长） 1. 0 4. 0
a
尺寸 偏差 尺寸 偏差 5. 8 ±0.3 0. 6 ±0. 3 0. 8
d 6
1. 8 2. 5 3. 1 3. 7 4. 3 5. 0 5. 6 6. 2 6. 8 7. 7 8. 6
0. 4
+0. 4
7. 7
0. 8
0. 3 1. 1 0. 5 1. 5 5. 5 1. 0 ±0. 4 1. 3
8
10 9. 6 12 11.5 ±0. 4 1. 2
1. 5 7. 0 1. 5 8. 0
0. 6 0. 7
±0.5
1. 6
1. 4 +0. 4 1. 8 0. 8 1. 8 9.0
14 13. 4 16 15. 4 18 17.3 20 19.3 22 21.3 ±0.5 1. 9 25 24. 2
0. 5
1. 9 2. 0 2. 1 2. 4
0. 9 1. 8 10. 0 1. 0 2. 0 10. 0 1. 2 2. 0 10.0 1. 3 2. 5 10.5 ±0.8 1. 5 2. 5 12.5 1. 7 3. 0 12.5 1. 9
1. 5 1. 6 1. 7
±0. 5
2.1 ±0. 6 2. 6 2. 2
28 27.2 32 31. 0
2.7
+0.8 0.7 +1. 0
2. 4
3. 0
3. 0 14. 0
9. 9
±0. 6
±1. 0
36 35.0
2. 6
0. 8 3. 2 2.1 3. 5 15. 0
11. 1
40 38.7 ±0.7 2. 9 ±1.1 3. 5 2. 2 3. 5 15. 0
12. 4 15.5
48.5 ±0.8 3. 2 ±1.2 3.8 注1：纵肋斜角6为0~30°。 注2：a、b为参考数据。
2. 5 4. 0 16.0
50
4 T/CISA 026—2020
说明： di
钢筋内径；横肋斜角；横肋高度；一横肋与轴线夹角；纵肋高度；纵肋斜角；纵肋顶宽；横肋间距；横肋顶宽；一横肋末端间隙。
h
5
hi
9
2
t
图1月牙肋钢筋（带纵肋）表面及截面形状 T/CISA026—2020
6.4长度及允许偏差 6.4.1长度 6.4.1.1钢筋通常按定尺长度交货，具体交货长度应在合同中注明。 6.4.1.2钢筋可以盘卷交货，每盘应是一条钢筋，允许每批有5%的盘数（不足两盘时可有两盘)由两条钢筋组成，其盘重由供需双方协商确定。 6.4.2长度允许偏差
钢筋按定尺交货时的长度允许偏差5°mm。
6.5弯曲度和端部
直条钢筋的弯曲度应不影响正常使用，每米弯曲度不大于4mm，总弯曲度不大于钢筋总长度的0.4%。 钢筋端部应剪切正直，局部变形应不影响使用。
6.6重量及允许偏差 6.6.1钢筋可按理论重量交货，也可按实际重量交货。按理论重量交货时，理论重量为钢筋长度乘以表 2中钢筋的每米理论重量。 6.6.2钢筋实际重量与理论重量的允许偏差应符合表4的规定。
表4
公称直径 mm 6~12 14~20 22~50
实际重量与理论重量的偏差
% ±6. 0 ±5. 0 ±4. 0
7技术要求
7.1冶炼方法
钢应采用转炉或电弧炉冶炼，并应采用炉外精炼。 7.2牌号和化学成分 7.2.1钢筋牌号及化学成分和碳当量（熔炼分析)应符合表5的规定，根据需要，钢中还可加入V、Nb、 Ti等元素。
表5 化学成分(质量分数)
碳当量 Ceq %
% Mn
牌号
C
Si
P
S
不大于
0. 28
0. 80
1. 60
0. 035
0. 035
0. 58
HRB600E
6
