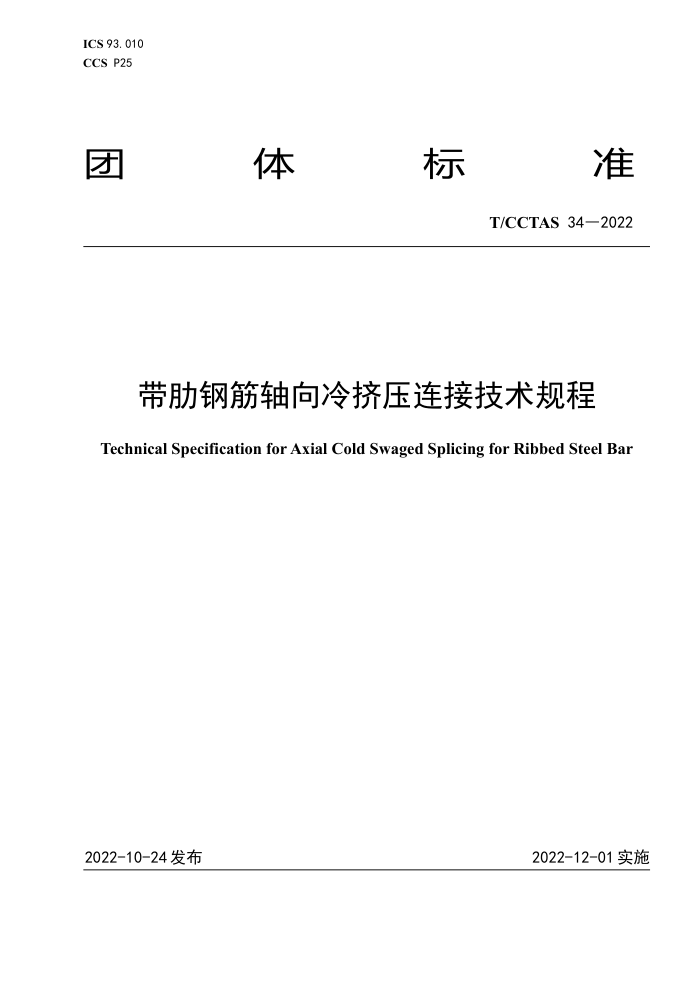

ICS 93. 010 CCS P25
准
团
体
标
T/CCTAS34—2022
带肋钢筋轴向冷挤压连接技术规程
Technical Specification for Axial Cold Swaged Splicing for Ribbed Steel Bar
2022-12-01实施
2022-10-24发布 T/CCTAS34—2022
目 次
前言
范围规范性引用文件
1
2 3 术语和定义· 4 5
基本规定· 接头应用· 5.1 套筒分类 5.2 套筒尺寸 5.3 内套壁厚. 5.4最小搭接长度 5.5接头设置接头型式检验? 接头的现场安装· 7.1 般规定·· 7.2 连接工具· 7.3 接头安装：
6
8 检验与验收·
8.1连接套筒的检验 8.2 连接工具的检验 8.3 接头的现场验收
10 T/CCTAS 34—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本文件由中国交通运输协会新技术促进分会分会提出。 本文件由中国交通运输协会标准化技术委员会归口。 本文件起草单位：中铁工程设计咨询集团有限公司、杭州安克徕斯新材料科技有限公司、中国铁道
科学研究院集团有限公司、中国铁路经济规划研究院有限公司、青岛铭功建筑工程科技有限公司、浙江兴裕升新型建材有限公司、湖南固铭新型材料有限公司、中铁第一勘察设计院集团有限公司、中交第公路勘察设计研究院有限公司、中国铁路北京局集团有限公司、中铁开发投资集团有限公司、滨州市建设工程质量安全服务中心、北京交通大学、北京工业大学、山东大学、西安交通大学、西南交通大学、 北方工业大学、南昌交通学院、淮阴工学院、中铁四局集团有限公司、中铁五局集团有限公司、中铁六局集团有限公司、中铁十四局集团有限公司、中铁十六局集团有限公司、中铁十八局集团有限公司、中铁二十二局集团有限公司、山东省地矿工程勘察院、青岛市工程咨询院、铁设智建（天津）科技有限公司、中交三公局河北雄安交通轨道分公司
本文件主要起草人：王杨、谭富圣、吕刚、蒋小锐、刘建友、郭磊、陈丹、王飞、赵晓勇、王仔伟、
康佩、岳岭、于晨昀、陈慧、陈志广、刘方、张广鹏、彭斌、胡晶、单春明、郭保华、郭显川、程立静、 高超、刘淑芬、高焱、李军、李文杰、陈海勇、赵振华、蒋思、段仕军、陈爽、刘磊、韩琳、房倩、李鹏飞、孙毅、石少帅、许领、赵东平、姚海波、陈平、曾涛、徐长生、王琨、黄明琦、胡晓欢、田云纳、 肖辉、李力、张延、张矿三、于鹤然、林云鹏、张宇宁、答子虔。
II T/CCTAS34—2022
带肋钢筋轴向冷挤压连接技术规程
1范围
本文件规定了带肋钢筋轴向冷挤压连接的基本规定、接头应用、型式检验、现场安装、检验与验收。 本文件适用于交通运输行业混凝土结构工程中的带肋钢筋轴向冷挤压连接的设计、施工及验收
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分室温试验方法 GB/T230.1金属材料洛氏硬度试验第1部分试验方法 GB/T1220不锈钢棒 GB/T1499.2钢筋混凝土用钢第2部分热轧带肋钢筋 GB/T2975钢及钢产品力学性能试验取样位置及试样制备 GB/T13014钢筋混凝土用余热处理钢筋 GB/T14975结构用不锈钢无缝钢管 GB50010混凝土结构设计规范 JG/T163钢筋机械连接用套筒 JGJ107钢筋机械连接技术规程 YB/T4362钢筋混凝土用不锈钢钢筋
3术语和定义
下列术语和定义适用于本文件。
3.1
带肋钢筋 ribbedsteelbar 带肋钢筋又称螺纹钢，是一种表面带有肋状突起的圆柱形建筑用钢材。
3.2
轴向冷挤压连接axialcoldswagedsplicing 在待连接的两根同轴线钢筋的轴线方向设置连接套筒，使用连接工具在待连接钢筋轴线方向对连接
套筒施加压力，将连接套筒压紧、挤密，以实现钢筋连接的方式，称为轴向冷挤压钢筋连接。 3.3
接头splice 钢筋机械连接接头的简称，指钢筋机械连接全套装置。
3.4
轴向冷挤压钢筋连接套筒couplerforaxialcoldswagedsplicing
1 T/CCTAS342022
可传递钢筋轴向拉力或压力的钢筋机械连接用部件或部件组，视应用场合而定，某些型号的钢筋连接套筒仅有内套，某些型号的钢筋连接套筒包括内套和外套。 3.5
内套innercoupler 钢筋连接套筒的内层套管，经压紧、挤密后直接与待连接钢筋密贴，传递钢筋轴向力。
3.6
外套outercoupler 钢筋连接套筒的外层套管组，由两个套管组成，分别置于两根待连接钢筋一侧，挤压时钢筋连接工
具将挤压力直接作用在两个外套管上。 3.7
轴向冷挤压钢筋连接工具toolsforaxialcoldswagedsplicingofsteelreinforcingbar 用于压紧、挤密钢筋连接套筒的工具，通常包括手持式挤压设备、连接线缆和配备PLC控制系统
的动力输出端等。 4基本规定 4.1用于轴向冷挤压连接的带肋钢筋宜符合GB/T1499.2、GB13014及YB/T4362的规定。接头宜满足强度及变形性能的要求， 4.2接头性能宜包括单向拉伸、高应力反复拉压、大变形反复拉压和疲劳性能，宜根据接头的性能等级和应用场合选择相应的检验项目。 4.3接头根据极限抗拉强度、残余变形、极限伸长率及高应力和大变形条件下反复拉压性能，分为I 级、Ⅱ级、III级等三个等级，其性能宜符合JGJ107中3.0.5～3.0.8的规定。 4.4带肋钢筋连接套简采用的原材料宜符合现行行业标准JGT163的有关规定。不锈钢带肋钢筋连接套筒原材料宜采用与钢筋母材同材质的棒材或无缝钢管，其外观及力学性能宜符合现行国家标准GB/T 1220、GB/T14975的规定。 4.5带肋钢筋轴向冷挤压连接套简的选用，宜遵循等材质原则，连接套简的材质及强度宜与待连接带肋钢筋材质及强度一致。 5接头应用 5.1套筒分类 5.1.1带肋钢筋轴向冷挤压连接采用的套筒分为Y型、E型和S型三种。上述三种套筒又分为普通型和加长型。加长型套筒结构与普通型套筒相似，长度大于普通型套筒，用于待连接钢筋间距超过本文件6.3.6 规定的情况。
