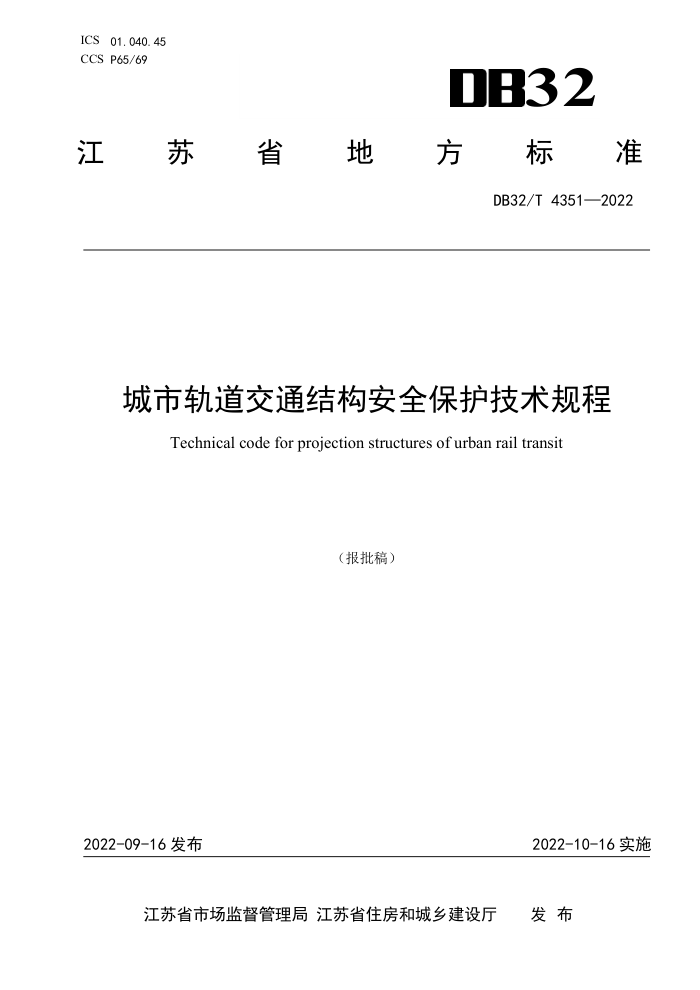

ICS 01.040.45 CCS P65/69
DB32
江苏省地 方标准
DB32/T 4351—2022
城市轨道交通结构安全保护技术规程
Technical code for projection structures of urban rail transit
（报批稿）
2022-10-16实施
2022-09-16发布
江苏省市场监督管理局江苏省住房和城乡建设厅 发布 DB32/T4351—2022
目 次
前 言 1范围， 2规范性引用文件 3术语和定义. 4基本规定， 4.1一般规定 4.2外部作业影响等级 4.3外部作业净距控制值 4.4结构安全控制指标 5既有结构保护， 5.1一般规定 5.2现状调查和现场巡查 5.3安全评估 5.4地下结构保护 5.5地面和高架结构保护 6外部作业控制 6.1一般规定 6.2基坑工程 6.3隧道工程 6.4基础工程 6.5降水工程. 6.6其他工程 7接口改造.. 7.1一般规定 7.2技术要求 7.3实施要求 8安全监测 8.1一般规定 8.2监测项目， 8.3监测点布设 8.4监测技术要求 9地下结构病害治理 9.1一般规定 9.2安全状态与病害分级 9.3病害治理要求附 录 A 附 录 B 附 录 C 附 录 D 附 录 E
III
-
C
10
12 12 12 13 13 14 14 15 15 15 16 16
....... ..
16 17 18 19 20 20 20 23 24 28 29 32 33 DB32/T4351—2022
附 录 F 本规程用词说明
33 39
II DB32/T4351—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由江苏省住房和城乡建设厅提出并归口。 本文件起草单位：华设设计集团股份有限公司、南京地铁集团有限公司、苏州轨道交通集团有限公
司、同济大学、中铁第六勘察设计院集团有限公司
本文件主要起草人：余才高、王涛、张伯林、朱义欢、李浩、沈晓伟、张学华、郑军、张书丰、查红星、刘建国、肖军华、汪乐、高永
III DB32/T4351—2022
城市轨道交通结构安全保护技术规程
1范围
本规程适用于江苏省内在建、已建成和已运营的城市轨道交通结构的安全保护工作。城际轨道交通和市域（郊）铁路的结构安全保护工作可参照执行。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50307 城市轨道交通岩土工程勘察设计规范 GB50497 建筑基坑工程监测技术规范 GB 6722 爆破安全规程 GB 50108 地下工程防水技术规范 GB 50183 石油天然气工程设计防火规范 GB 50251 输气管道工程设计规范 GB 50156 汽车加油加汽站设计与施工规范 GB 50061 66KV及以下架空电力线路设计规范 GB 50545 110KV～750KV架空输电线路设计规范 GB50289 城市工程管线综合规划规范 GB/T39559.4-2020城市轨道交通设施运营监测技术规范第四部分：轨道和路基
3 术语和定义
下列术语和定义适用于本文件。
3. 1
城市轨道交通结构 urban raii transit structure 保障城市轨道交通列车安全运营和结构体系稳定的主要受力结构，指城市轨道交通结构本体，包括
地面和高架结构、地下结构及相关附属结构。
3. 2
控制保护区control andprotectionarea 为保证城市轨道交通结构的正常使用和安全，在其结构及周边的特定范围内设置的控制和保护区域。
3. 3
特别保护区 special control andprotectionarea
