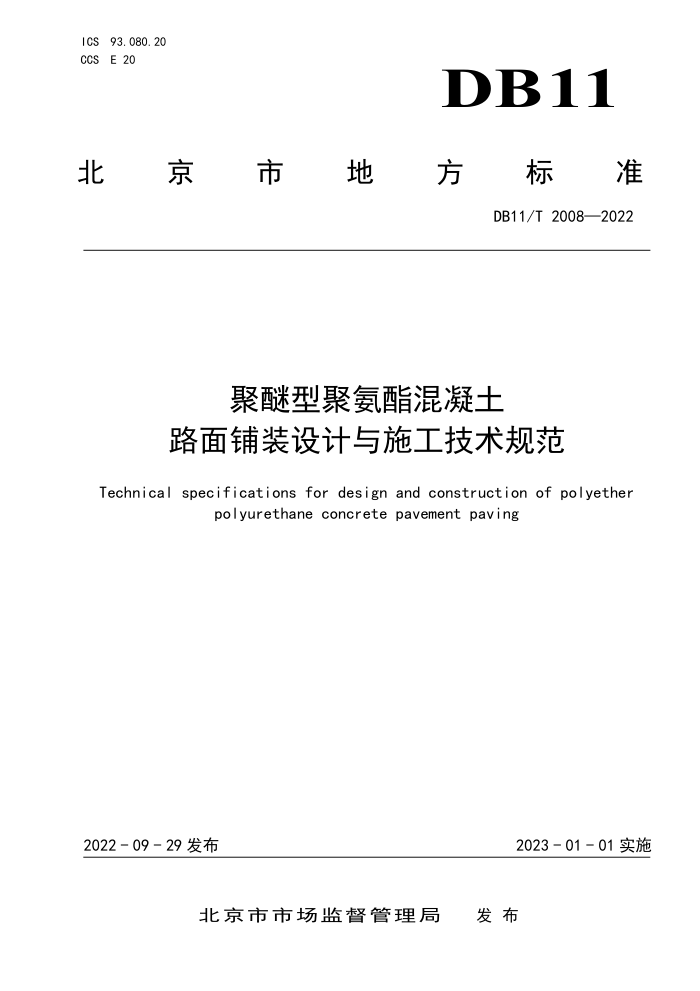

ICS93.080.20 CCS E 20
DB11
北銀京市東地 方标准
DB11/T 2008—2022
聚醚型聚氨酯混凝土
路面铺装设计与施工技术规范
Technical specifications for design and construction of polyether
polyurethane concrete pavement paving
2023-01-01实施
2022-09-29发布
北京市市场监督管理局 发布 DB11/T2008—2022
目 次
前 1范围. 2规范性引用文件 3术语和定义. 4原材料技术要求. 4.1矿料.... 4.2胶结料.. 4.3聚合物类防水黏结层材料 5配合比设计. 5.1技术要求.. 5.2配合比设计. 6铺装层结构设计. 6.1结构设计原则. 6.2推荐结构组合. 7铺装层施工. 7.1施工前的准备工作
II
言
Y
n
..
7.2黏层施工 7.3聚合物类防水黏结层施工 7.4混凝土生产 7.5运输.... 7.6摊铺.. 7.7碾压. 7.8接缝处理 7.9养生及开放交通时间. 8施工质量控制与检查验收.
10 10 10 10 11 11
8.1一般规定. 8.2施工前的材料与设备检查 8.3施工中的质量控制与检查验收 DB11/T2008—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由北京市交通委员会提出并归口。 本文件由北京市交通委员会组织实施。 本文件起草单位：北京建筑大学、北京特希达交通勘察设计院有限公司、北京公联洁达公路养护工
程有限公司、北京市政路桥建材集团有限公司、北京市政路桥管理养护集团有限公司、北京路桥瑞通养护中心有限公司、北京市城市道路养护管理中心、北京路新沥青混凝土有限公司、北京市政路桥建材集团有限公司房山沥青厂、北京市政建设集团有限责任公司、威海银通新材料有限公司、北京城建道桥建设集团有限公司、北京盛德致远工程技术有限公司。
本文件主要起草人：徐世法、柳浩、蔡硕果、韩秉烨、金珊珊、刘然、冯建文、张爱军、赵玉华、 周先奉、李树青、文龙、贾森、马新、江兴林、徐欣、洪钢、范立嘉、王译民、丁桂付、苏毅杰、石俊勇、邓如意、任正南、姜维、贺华维、武子荐、张福达、翟佳、杨扬、王胜男、陈鑫超、颜鹏程、敖松、 李国锋、范海波、徐立廷、叶凯丰、藏宏阳、张广元、皮海涛、姜鹏、赵雪璞、李云、张小平、胡鼎原、顾德银、汪琦、王生、王晓晓、王森、纪国睦、刘晓晨、刘文明、高山、袁媛、李梦洲、柳泓哲、 任小遇、胡益先、朱建东、任国龙、恭敬。
II DB11/T2008—2022
聚醚型聚氢酯凝土路面铺装设计与施工技术规范
1范围
本文件规定了聚醚型聚氨酯混凝土铺装层的原材料、技术要求及配合比设计、铺装层结构设计、施工、质量控制与检查验收等内容。
本文件适用于道路、桥梁及隧道铺装层耐久性要求高的新建、改扩建及维修养护工程
：规范性引用文件
L
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1034塑料吸水性的测定 GB/T4472化工产品密度、相对密度的测定 GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和
全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T13288.5涂覆涂料前钢材表面处理喷射清理后的钢材表面粗糙度特性第5部分：表面粗糙度的测定方法复制带法
GB/T13452.2色漆和清漆漆膜厚度的测定 GB/T16777建筑防水涂料试验方法 GB/T21604化学品急性皮肤刺激性/腐蚀性试验方法 CJJ169城镇道路路面设计规范 JTGD50公路沥青路面设计规范 JTGE20公路工程沥青及沥青混合料试验规程 JTGE42公路工程集料试验规程 JTGF40公路沥青路面施工技术规范 JTG/T3364-02公路钢桥面铺装设计与施工技术规范 JTG3430公路土工试验规程 JTG3450公路路基路面现场测试规程 JTG5142公路沥青路面养护技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
聚醚型聚氨酯胶结料polyetherpolyurethanebinder 由聚醚多元醇、多元胺与氧化烯烃开环聚合而成的材料。
1 DB11/T2008—2022 3. 2
聚醚型聚氨酯混凝土polyetherpolyurethaneconcrete 由聚醚型聚氨酯胶结料与一定级配的矿料在常温下经拌和而成的混合料。
3. 3
聚醚型聚氨酯混凝土施工容留时间workabletimeofpolyetherpolyurethaneconcrete 从聚醚型聚氨酯与催化剂拌和起至聚醚型聚氨酯混凝土不可压实止的时间范围。
3. 4
开放交通时间opentraffictime 聚醚型聚氨酯混凝土经养生，其路用性能满足技术要求的时间。
4 原材料技术要求
4.1矿料 4.1.1 聚醚型聚氨酯混凝土所用的粗集料、细集料和矿粉除应满足表1、表2、表3所规定的要求外，其他试验项目应符合JTGF40的有关规定。 4.1.2 粗集料技术要求应符合表1的规定。
表1 粗集料技术要求
单位 % % % % % % %
试验项目石料压碎值洛杉矶磨耗损失
技术要求 ≤22 ≤24 ≤1. 5 ≤10 ≤5 ≤0.8 ≤2
试验方法 T0316 T0317 T0304 T0314 T0312 T0310 T0320
吸水率坚固性
针片状颗粒含量
水洗法<0.075mm颗粒含量
软石含量
注：试验方法采用JTGE42相关规定，
细集料技术要求应符合表2的规定，
4.1.3
表2 细集料技术要求
单位 % % % %
试验项目吸水率
技术要求 ≤1. 5 ≤10 ≤2. 0 ≥65
试验方法 T0330 T0340 T0333 T0334
坚固性（>0.3mm部分）含泥量（小于0.075mm的含量）
砂当量
注：试验方法采用JTGE42相关规定
4.1.4矿粉宜采用未风化的石料磨制而成，应干燥、洁净，不应含泥土、杂质和团料，不宜采用回收粉。 矿粉技术要求应符合表3的规定。 2
