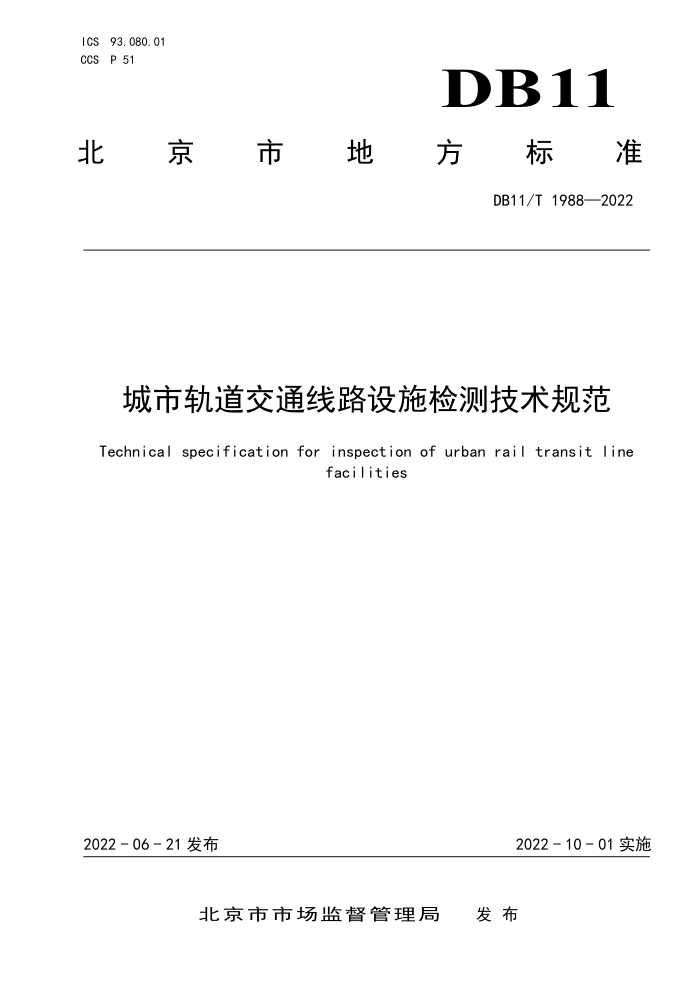

ICS93.080.01 CCS P 51
DBT
北華京市地 電方标准
DB11/T 1988—2022
城市轨道交通线路设施检测技术规范
Technical specification for inspection of urban rail transit line
facilities
2022-06-21发布
2022-10-01实施
北京市市场监督管理局 发布 DB11/T1988—2022
目 次
前 言 1范围 2规范性引用文件 3术语和定义 4通则.
II
Y
4.1基本要求 4.2检测方案的制定 4.3检测方法和设备要求 4.4检测成果要求 5线路测量. 5.1通用要求 5.2铺轨控制网检测 5.3线路平面及纵断面检测 5.4线路标志位置检测 6限界检测 6.1通用要求 6.2设备限界检测 6.3建筑限界检测
C
7轨道静态检测 7.1通用要求 7.2轨道静态几何状态检测 7.3无缝线路检测 7.4钢轨及联结零件检测 7.5道岔部件检测 7.6钢轨伸缩调节器部件检测 7.7轨道加强设备检测 7.8碎石道床检测 7.9整体道床检测 8接触轨及感应板系统检测 8.1通用要求 8.2接触轨系统检测 8.3感应板系统检测 9道口、护栏及声屏障检测 9.1通用要求 9.2道口检测. 9.3护栏及声屏障检查 10轨道线路设备系统动态检测 10.1通用要求.
[4
19
20 21 22 24 24 24 25 27 27 27 28 29 29 I DB11/T1988—2022 10.2轨道动态几何状态检测
.29 .30 .31 .31 .31 .31 31 .32 .32 .33 .33 .. 34 .34 .35 .35 .36 .37 .38 .39 .40 40 .41 .41 .42 42 .43 44 45 .45 .46
10.3轨道结构动力学检测 11检测成果管理. 11.1通用要求.. 11.2成果整理. 11.3检测报告. 11.4信息化管理附录A （资料性）线路平面及纵断面检测记录样表 A.1线路平面及纵断面检测记录样表见表A.1。 附录 B （资料性）限界检测记录样表 B.1限界检测记录样表见表B.1。 附录C （资料性）轨道静态几何尺寸检测记录样表 C.1轨道静态几何尺寸检测记录样表见表C.1。 附录 D （资料性）道岔检测记录样表 D.1单开道岔检测记录样表见表D.1。 D.260kg/m钢轨9号可动心轨辙叉道岔检测记录样表见表D.2。 D.360kg/m钢轨18号可动心轨辙叉道岔检测记录样表见表D.3。 D.4复式交分道岔检测记录样表见表D.4。 D.5交叉渡线（菱形交叉部分）检测记录样表见表D.5 附录E（资料性）无缝线路长钢轨检测记录样表： E.1无缝线路长钢轨检测记录样表见表E.1。 附录F（资料性）钢轨磨耗检测记录样表 F.1钢轨磨耗检测记录样表见表F.1。 附录G （资料性）道床检测记录样表 G.1整体道床检测记录样表见表G.1。 G.2碎石道床检测记录样表见表G.2。 G.3浮置板道床检测记录样表见表G.3。 附录H（资料性）接触轨和感应板检测记录样表 H.1接触轨检测记录样表见表H.1。 H.2感应板检测记录样表见表H.2。 参 考 文 m
II DB11/T 1988—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由北京市交通委员会提出并归口。 本文件由北京市交通委员会组织实施本文件起草单位：北京城建勘测设计研究院有限责任公司、北京市地铁运营有限公司、北京京港地
铁有限公司、北京市轨道交通运营有限公司、北京京城地铁有限公司、北京东方维平轨道交通科技有限公司、北京城建设计发展集团股份有限公司、北京市建设工程质量第三检测所有限责任公司、中航勘察设计研究院有限公司、中兵勘察设计研究院有限公司、北京中天路通智控科技有限公司、北京中联环建设工程管理有限公司、北京城建科技促进会。
本文件主要起草人：张建全、王思错、任干、吕杰、楚柏青、孙壮志、张伟、黄伟、时光明、舒俊杰、徐栋、邹策、陈林、李芳凝、李建光、魏英华、王罡、高利宏、李强、张清利、华福才、文菲菲、 宋冉晔、王志京、王彪、谭磊、刘尔亮、刘兵、庞雷、方树薇、侯巧省、侯珏、张悦、邢、马建良、 张岩钢、张恒、黄亚、李东海、刘敏、陈万里、屈文彬、韩玉珍、李江舟、肖。
III DB11/T1988—2022
城市轨道交通线路设施检测技术规范
1范围
本文件规定了城市轨道交通运营线路设施的线路测量、限界检测、轨道静态检测、接触轨及感应板系统检测、道口、护栏及声屏障检测、轨道线路设备系统动态检测及检测成果管理的技术要求及方法。
本文件适用于设计最高时速不超过160公里的城市轨道交通（不含磁悬浮、有轨电车）运营线路设
施检测工作。
2 ：规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T25021轨道检查车 GB/T39559.3城市轨道交通设施运营监测技术规范第3部分隧道 GB/T39559.4城市轨道交通设施运营监测技术规范第4部分轨道和路基 GB50157地铁设计规范 GB/T50308城市轨道交通工程测量规范 GB/T50344建筑结构检测技术标准 GB/T50621钢结构现场检测技术标准 CJJ/T96地铁限界标准 JGI8建筑变形测量规范 TB/T1924标准轨距铁路轨距尺 TB/T2340钢轨超声波探伤仪 TB/T2658.21工务作业第21部分：钢轨焊缝超声波探伤作业 TB/T3147铁路轨道检查仪 TB/T3355轨道几何状态动态检测及评定 DB11/T718城市轨道交通设施养护维修技术规范 DB11/T1714城市轨道交通工程动态验收技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
线路设施检测 inspection of urban rail transit line facilities 采用人工检查、仪器工具检测、集成综合检测设备智能检测分析等方法对城市轨道交通运营线路中
的轨道及相关设施的几何状态、物理力学参数、伤损病害等进行量测、检查、分析及评定的活动。
1
