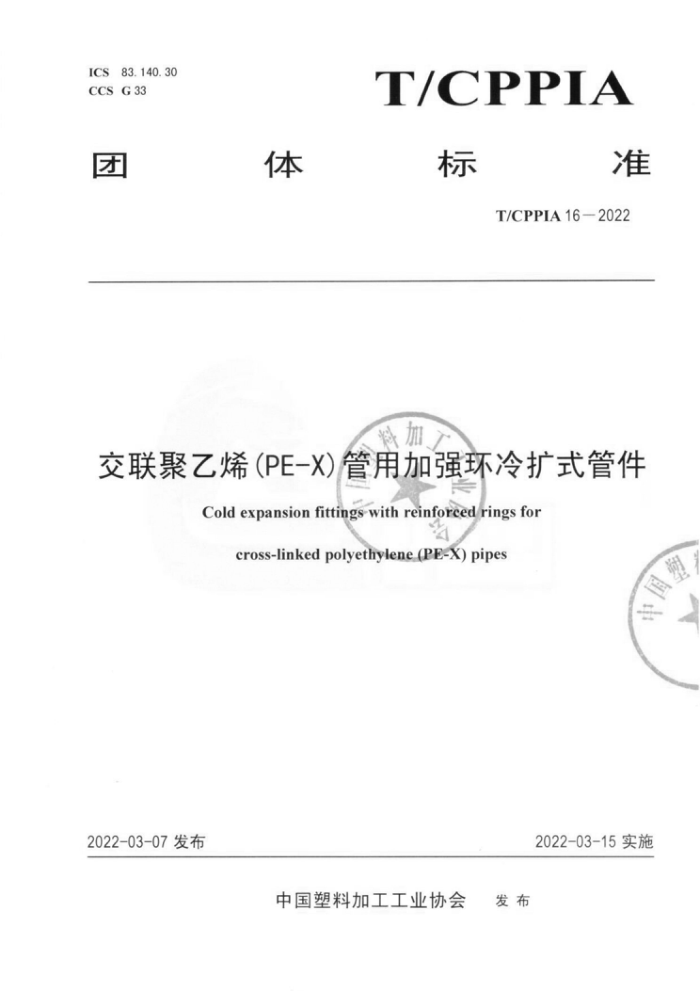

T/CPPIA16—2022
交联聚乙烯(PE-X)管用加强环冷扩式管件
Cold expansion fittings with reinforced rings for
2
cross-linkedpolyethylene(PE-X)pipes
2022-03-07发布
2022-03-15实施
中国塑料加工工业协会 发布 T/CPPIA16—2022
目 次
前言范围
II
1
规范性引用文件. 术语和定义材料 4. 1 管件本体 4.2 加强环要求 5. 1 颜色 5. 2 外观 5. 3 尺寸规格 5. 4 管件本体性能. 5.5 加强环性能. 5.6 卫生性能 6 系统连接
5
系统适用性 7. 1 总则 7. 2 耐内压试验. 7. 3 弯曲试验 7. 4 耐拉拔试验. 7. 5 热循环试验. 7. 6 压力循环试验， 7. 7 真空试验 7. 8 故障温度/压力测试 7. 9 气密性能试验方法
7
C
8
8. 1 般要求 8. 2 颜色及外观检查 8. 3 尺寸规格测量. 8.4 管件本体性能. 8.5 加强环性能. 8.6 系统适用性. 8.7 卫生性能 9检验规则 9. 1 检验分类 9.2 组批 9. 3 出厂检验 9. 4 型式检验 9. 5 判定规则 10 标志、包装、运输、贮存 10.1 标志 10. 2 包装 10.3 运输 10.4 贮存附录A（规范性参考文献
12 12 12 12 12 .3
三找 T/CPPIA16—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起本文件参考ASTMF1960-21 《用于PE-X和PE-RT的管用带加强环冷扩式管件标准规范》和GB/T
草。
22051一2008《交联聚乙烯（PE-X）管用滑紧卡套冷扩式管件》编制。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国塑料加工工业协会团体标准化技术委员会管道制品分技术委员会提出。 本文件由中国塑料加工工业协会归口。 本文件起草单位：宏岳塑胶集团股份有限公司、金发科技股份有限公司、宁波臻朋水暖管件有限公
司、广东优巨先进新材料股份有限公司
本文件主要起草人：李云岩、孙学科、陈鹏、王贤文、于海华、王倩、姬利、蓝斌、祖国富。 本文件为首次发布。
II T/CPPIA16—2022
交联聚乙烯（PE-X）管用加强环冷扩式管件
1范围
本文件规定了交联聚乙烯（PE-X）管用加强冷扩式管件的材料、要求、检验规则及标志、包装、运输、贮存，描述了相应的试验方法，并界定了相关的术语和定义。
本文件适用于建筑冷热水管道系统（包括工业、民用冷热水、饮用水和采暖系统等）交联聚乙烯（PE-X）管用加强环冷扩式管件（包括管件本体和加强环）（以下简称“管件”）的设计、 生产、检验、销售和组装。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成对本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T1033.1 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T3682.1 塑料热塑性塑料熔体质量流动速率（MFR）和熔体体积流动速率（MVR）的测定
第1部分：标准方法
GB/T5231 加工铜及铜合金牌号和化学成分 GB/T 6111 流体输送用热塑性塑料管道系统耐内压性能的测定 GB/T15820 聚乙烯压力管材与管件连接的耐拉拔试验 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 18474 交联聚乙烯（PE-X）管材与管件交联度的试验方法 GB/T 19278 热塑性塑料管材、管件及阀门通用术语及其定义 GB/T19993 冷热水用热塑性塑料管道系统管材管件组合系统热循环试验方法 GB/T20078 铜和铜合金锻件 T/CPPIA15一2022冷热水用交联聚乙烯（PE-X）管材 ISO3503 塑料管道系统压力管道机械连接接头弯曲时承受内压的密封性试验方法（Plastics
piping systems-Mechanical joints between fittings and pressure pipes-Test method for leaktightness under internalpressureof assemblies subjectedtobending
ISO13056塑料管道系统冷热水压力系统真空密封性试验方法（Plasticspipingsystems- Pressure systems for hot and cold water-Test method for leaktightness under vacuum)
ISO15875-5冷热水用交联聚乙烯（PE-X）管道系统一第5部分：系统适用性（Plasticspipingsystems for hot and cold water installations—Crosslinked polythylene (PE-X)Part 5:Fitness for purpose of the system)
ISO19892 塑料管道系统冷热水用热塑性塑料管材和管件接头压力循环试验方法（Plastics piping systems- Thermoplastics pipes and fittings for hot and cold water- Test method for the resistance of joints topressurecycling)
ASTMD256塑料的悬臂梁冲击性能检测的标准试验方法（StandardTestMethodsforDetermining the Izod Pendulum Impact Resistance of Plastics)
1 T/CPPIA16—2022
ASTMD638 8塑料拉伸性能标准测试方法（StandardTestMethodforTensilePropertiesofPlastics） ASTMD648 塑料侧立式弯曲负荷下变形温度的标准测试方法（StandardTestMethodforDeflection
Temperature of Plastics Under Flexural Load in the Edgewise Position)
ASTMD790丰增强和增强塑料和电绝缘材料的弯曲性能的标准试验方法（StandardTestMethods for Flexural Properties of Unreinforced and Reinforced Plastics and Electrical Insulating Materials)
3 术语和定义
T/CPPIA15一2022以及GB/T19278界定的以及下列术语和定义适用于本文件。
3. 1
冷扩式管件 coldexpansionfitting 通过收紧部件将管材紧紧包裹在管件插口，以实现密封和紧固作用的连接件。包括管件本体和加强
环。 3. 2
管件本体 fittingbody 用于与管材以及其他管道部件连接的管件。
3. 3
加强环 下reinforcingring 用扩张、收缩的方式使管件本体（3.2）与管材实现紧密连接的部件。
材料
4
4.1管件本体 4.1.1总则
管件本体的材料应为聚砜材质或铜合金材质。 4.1.2 聚砜材质 4.1.2.1 材料标记如下：
SP---
材料性能等级，见表1 材料使用级别，见表1 材料种类序号，见表1 聚材质代号
示例： SP 0110 材料序号：01；
2 T/CPPIA162022
材料种类：聚砜（PSU）；使用级别：1级；性能等级：0级。
4.1.2.2采用玻纤增强聚砜材质时，应满足以下附加性能要求：
a) 聚合物应由聚砜材质和玻璃纤维组成，其中未增强聚砜材质采用SP0110，未增强聚砜材质（或
含着色剂）的要求见表1，玻璃纤维的质量分数为20%； b) 玻纤增强聚砜材质的拉伸强度不应低于80MPa：缺口冲击强度不应低于50J/m；热变形温度
不应低于170℃。
4.1.2.3采用未增强聚砜材质时，材料应为聚SP0112或聚苯矾SP0312或砜聚混合物SP0412或符合4.1.2.4的回收塑料。 4.1.2.4管件生产过程中，与原料相同牌号的清洁回用料可用于生产制造本厂产品，并且清洁回料的添加比例不应超过25%。
表1 未增强聚砜材质(或含着色剂)
最小拉伸 最小弯 最小缺 最小
性能 熔体流动 最小热变
材料 材料 使用序号 种类 级别
等级 速率ab 形温度。 强度d 曲模量e 口冲击
密度 g/cm3
描述
强度！ J/m 30 1.23
oC 170 170 170 170 170
MPa MPa 68
g/10min 4
2 500 2 500 30 1.23 2500 30 1.23 2500 30 1.23 2500 30 1.23
- 2
7 12 18 24 / 14 17 24 33 50 17 12
68 68 68 68
(PSU) 1 通用 "
聚
01
4 5 0 - 2
2 200 500 1.28 2 200 500 1.28 2200 500 1.28 2 200 500 1.28
200 200 200 200 200 195 190
68 68 68 68 68 68 68
聚苯矾 (PPSU) - 坚硬
高温
03
4 5 - 2
325 1.28 275 1.27
2 200 2 200 2 200
PPSU/ PSU混合物
矾聚混合物
oA
1
1.26
80
熔体流动速率按GB/T3682.1进行试验，试验条件：PSU343C/2.16kg： PPSU 365°C /5.0 kg: PPSU/PSU混合物380°C/2.16kg：用于测试熔体流动速率（MFR）的颗粒样品的含水量不应超过0.03%。 规格范围应包括明确规定的标称熔体流动速率， 并应由供应商和客户商定。 供应商的技术数据表（TDS）通常会显示材料流动速率的典型值。材料流动速率的典型值通常与标称流量互换使用。精度和偏差（P&B）数据表明，实验室内MFR的差异性可达报告值的6%；实验室间MFR差异性可达报告值的20%。 最小热变形温度按ASTMD648进行试验，试验条件1.8MPa。试样处理：使用3.2mm厚的试件按第11章退火。 1最小拉伸强度按ASTMD638进行试验，1型试样，试验速度为50mm/min，拉伸强度为屈服点或断点的较高值。 最小弯曲模量按ASTMD790进行试验，试样截面3.2mm×12.7mm，试验速度为1.3mm/min。
.
c
e
f最小缺口冲击强度按ASTMD256进行试验，采用方法a，标称尺寸为测试样条的中心部分（64mm），3.2mm宽， 12.7mm厚。
3
