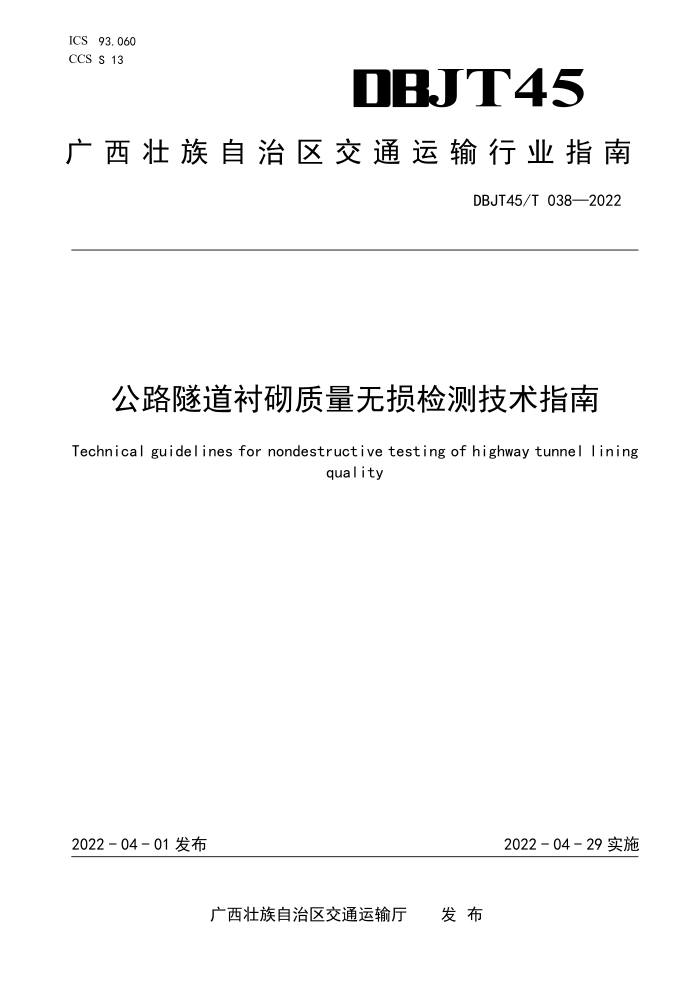

ICS93.060 CCS s 13
B45
广西壮族自治区交通运输行业指南
DBJT45/T038—2022
公路隧道衬砌质量无损检测技术指南 Technical guidelines for nondestructive testing of highway tunnel lining
quality
2022-04-29实施
2022-04-01发布
广西壮族自治区交通运输厅 发布 DBJT45/T 038—2022
目 次
前言引言 1 范围 2 规范性引用文件术语和定义
III IV
3
总体要求 4. 1 检测方法选用 4. 2 检测人员 4.3 仪器设备 4. 4 操作系统后处理软件 4. 5 检测方案 4. 6 现场检测工作 4. 7 未定型方法采用， 4.8 数据异常处理 5 初期支护检测 5. 1 一般规定 5. 2 锚杆无损检测 5.3 初期支护检测 5. 4 围岩注浆检测 6衬砌无损检测 6. 1 一般规定 6.2 厚度及缺陷检测， 6. 3 缺陷细化检测， 6. 4 混凝土强度检测 6.5 衬砌钢筋检测 6.6 表层损伤厚度检测 6.7 裂缝深度检测 6.8 裂缝宽度检测 6.9 渗透润湿区域检测 7检测报告 7.1报告要求 7.2结论争议处理附录A（资料性） 检测方案编写，附录B（资料性） 地质雷达天线频率与探测关系附录C（资料性） 地质雷达缺陷及构件物典型图像，
4
2
Y
Y
10 10 10 11
11 11 12
13 14
I DBJT45/T038—2022
附录D（资料性） 加固体CT法检测 D. 1 CT检测原理 D. 2 系统布置 D. 3 结果分析 D. 4 注意事项附录E（规范性） 超声回弹综合法检测 E. 1 检测原理. E. 2 依据标准. E. 3 检测仪具. E. 4 回弹测试. E. 5 超声测试. E. 6 结果分析计算附录F（资料性） 检测报告内容
. 16 ..16 .16 .16 .. 17 .18 ....18
.18 . 18 18 ..18 .19 20
II DBJT45/T 038—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由广西壮族自治区交通运输厅提出并宣贯。 本文件由广西交通运输标准化技术委员会归口。 本文件起草单位：广西交科集团有限公司。 本文件主要起草人：卢超波、姜洪亮、杨庭伟、王淑英、邓家喜、刘斌清、覃润浦、熊春发
邓长庆、杜掀、张芮铭、潘隆武、秦涛、肖坤杰、邓忠富、钟乃龙、吴真玮、郑华斌、申少华、陀楚明、 黄慧、王秋敏、戚谢军、梁俊、黄江红、黄青川、卢卫东、谭淑芳。
本文件主要审查人：梁军林、李琳、刘长新、刘家兴、黄尚俊、郑寰宇、张广彬。
III
