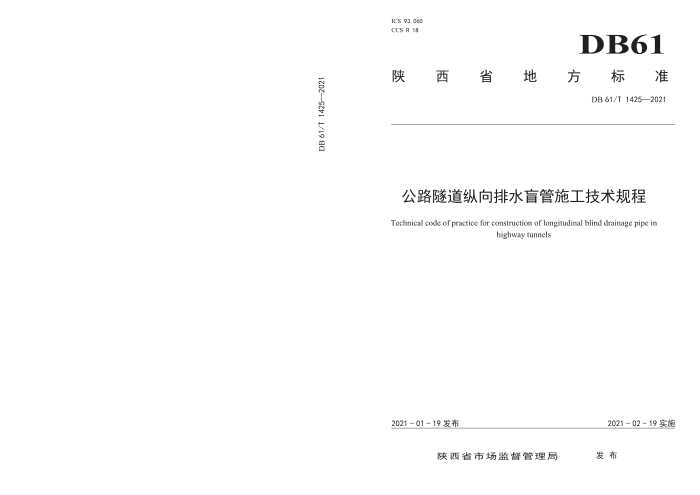

ICS 93. 060 CCS R 18
DB61
陕西 省地 方标准
DB 61/T 1425—2021
/1
公路隧道纵向排水盲管施工技术规程 Technical code of practice for construction of longitudinal blind drainage pipe in
highway tunnels
20210219实施
202101-19 发布
发布
陕西省市场监督管理局 DB61/T1425—2021
目 次
前言范围
1
规范性引用文件.
2
3 术语和定义.
. 1
一般规定. 公路隧道纵向排水盲管施工施工质量检验..
4
5
6
*3 DB61/T1425—2021
前創言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由陕西省交通运输厅提出。 本文件由陕西省交通运输标准化技术委员会（SX/TC61063）归口。 本文件起草单位：西安公路研究院，中交二公局第四工程有限公司，陕西路桥集团有限公司，西安
长大公路工程检测中心。
本文件主要起草人：苏臣宏、刘平录、索然绪、姬猛、王策略、邓彬、张林、李航、弋珂源。 本文件由西安公路研究院负责解释。 本文件首次发布。 联系信息如下：单位：西安公路研究院电话：02987827296 地址：陕西省西安市高新区高新六路60号邮编：710065
II DB61/T1425—2021
公路隧道纵向排水盲管施工技术规程
1范围
本文件确立了公路隧道纵向排水盲管施工程序，规定了公路隧道纵向排水盲管施工各步骤的操作指示，以及各个步骤转换条件，描述了公路隧道纵向排水盲管施工质量检验
本文件适用于新建公路隧道及改扩建公路隧道的纵向排水盲管施工。
2 ：规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19472.1埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材 JTG/T3360公路隧道施工技术规范
：术语和定义
3
下列术语和定义适用于本文件。
3. 1
纵向排水盲管 longitudinal drainage blind pipe 沿隧道纵向设置在二次衬砌底部外侧的透水盲管。
3. 2
边墙检查孔side-wallinspectionhole 设置在隧道边墙底部内侧，沉淀、检查隧道纵向排水盲管内水流的结构物。
3. 3
横向导水管 lateralguidewaterpipe 连接纵向排水盲管与中心排水沟或隧道内路面边沟的排水结构物
3.4
滤水碎（卵）石 water filtering gravel 包裹于排水管周围过滤进入排水管内水流的碎（卵）石。
3. 5
透水孔permeablehole 在纵向排水盲管管体的上半断面设置一定孔径并保证一定间距的进水孔（洞）。
1 DB61/T1425—2021 一般规定
4
4.1纵向排水盲管施工应根据设计要求与实际情况集中引排，排水应通畅可靠。 4.2纵向排水盲管敷设的纵向坡度应与隧道纵坡一致或满足设计要求，不得起伏不平，不得侵占衬砌结构空间。 4.3纵向排水盲管施工采用的材料、工艺及设备应满足质量可靠、性能优良的要求，其措施应行之有效，应积极采用成熟的新技术、新工艺、新材料、新设备。 4.4纵向排水盲管施工应符合环境保护的相关要求。
5公路隧道纵向排水盲管施工
5.1施工流程
纵向排水盲管施工流程见图1所示。
施工准备
测量放样、画线
不合格
+
浇筑混凝土基座或托架固定
检验坡度和位置 “合格
纵向排水盲管安装
疏通管道
不合格
1
不合格试水试验
检验材料及尺寸合格
土工布反包碎石填充
合格疏通管道
不合格
试水试验
报验验收
合格
下一工序工作
图1 纵向排水盲管施工流程图
5.2施工准备 5.2.1 施工人员应培训合格后上岗，施工前应进行技术交底。 2
