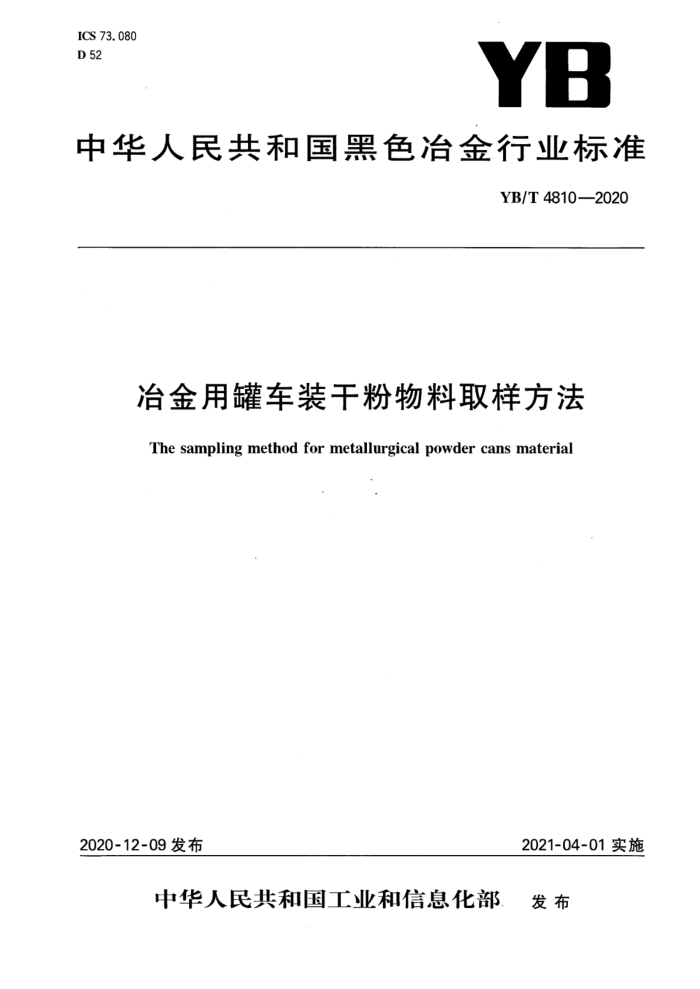

ICS 73. 080 D 52
YB
中华人民共和国黑色冶金行业标准
YB/T4810—2020
冶金用罐车装干粉物料取样方法
The sampling method for metallurgical powder cans material
2021-04-01实施
2020-12-09发布
中华人民共和国工业和信息化部 发布 YB/T 4810—2020
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：武汉钢铁有限公司、绍兴市上虞宏兴机械仪器制造有限公司、池州国宏冶金炉料有
限公司、冶金工业信息标准研究院、北京布宜诺科技有限公司。
本标准主要起草人：胡京可、胡涛、贾丽晖、王磊、高明明、张关来、陈自斌、王晓远、朱融、姚秀红、 鄂磊、李浩。 YB/T4810—2020
冶金用罐车装干粉物料取样方法
1范围
本标准规定了冶金用罐车装干粉物料取样方式和方法，本标准适用于采用气力卸料的冶金用罐车装矿石及其产品，粒度小于5mm的干粉物料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2007.1散装矿产品取样、制样通则 手工取样方法 GB/T2007.3散装矿 品取样、制样通则 评定品质波动试验方法 GB/T2007.4散装 品取样、制样通则偏差、精密度校核试验方法 GB/T2007.5散装石 产品取样 制样通则 取样系 系统误差校核试验方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
机械取样系统 integrated system 通过计算机或PLC等程序控制将主物料输送系统、采样头、样品输送器、气粉分离、系统清扫等设备
和子系统组合成相互关联、统一协调的系统，该系统可以在气力输送粉料管道上自动采集样品。 3. 2
自动采样头 automaticsamplinghead -种间隔式采样装置。安装在气力输送管道上，利用采样口的关闭和开启在主输送管道内采取气粉
混合物。 3.3
样品输送器 samplingdeliverydevice 一种采样系统内的物料输送机构。主要功能是将采样头采集的气粉混合物送到气粉分离器中去。
3.4
气粉分离器 air-cementseparator 一种气粉分离装置。功能是将样品输送器输送来的气粉混合物进行气粉分离。
3.5
储样器samplestorageunit 样品储存装置。储存气粉分离器分离出的粉状物料。
3. 6
清扫系统cleaningsystem 对采样头、样品输送器、气粉分离器以及它们之间的连接管道进行除灰清扫的系统。
1 YB/T4810—2020
4机械取样系统
机械取样系统示意图如图1所示。
卸料罐车
料仓
气力输送主管道
采样头
清扫系统
尾气放散
样品输送器
气粉分离器
尾气除尘器
储样器
图1机械取样系统示意图
5冶金用罐车装干粉物料取样基本要求
5.1取样系统总要求 5.1.1系统采用全过程时间基系统采样，时间间隔可调，以保证能在允许的误差范围内可靠地在线取到有代表性的样品。 5.1.2根据主输送管道中气粉混合物的气粉比不同，采样量也能等比例增减。 5.1.3系统内应有清扫装置，保证系统内清洁、干燥无积料，防止混样。 5.1.4系统应有防堵措施，保证通畅无积料。 5.1.5系统不能对物料的待测性质有影响。 5.1.6应有配套的除尘系统，符合环保要求。 5.1.7 按需配备计算机控制或PLC编程控制，实现现场无人值守。 5.22 在线机械采样基本要求
机械采样应符合GB/T2007.1的相关要求。采样头的开口宽度任意方向测量至少应为标称最
5.2.1 大粒度的2.5倍～3倍，采样口截取物料的速度根据单次采样量的大小、输送系统内压力的大小试验确定。 5.2.2采样头应能自动清理，避免积料导致样品污染。 5.2.3采样头应使各粒级被采样机会均等。 2 YB/T4810—2020
GB/T2007.3、GB/T2007.4、GB/T2007.5进行取样精密度、偏差的测定和校核，结果符合要求方可投人使用。 中华人民共和国黑色冶金
行业标准
冶金用罐车装干粉物料取样方法
YB/T4810—2020
*
冶金工业出版社出版发行北京市东城区嵩祝院北巷39号
邮政编码：100009
北京中恒海德彩色印刷有限公司印刷
各地新华书店经销
*
155024-22
开本880×12301/16印张0.75字数14千字 2021年3月第一版2 2021年3月第一次印刷
*
统一书号：155024·2256 定价：45.00元
15502"422564
