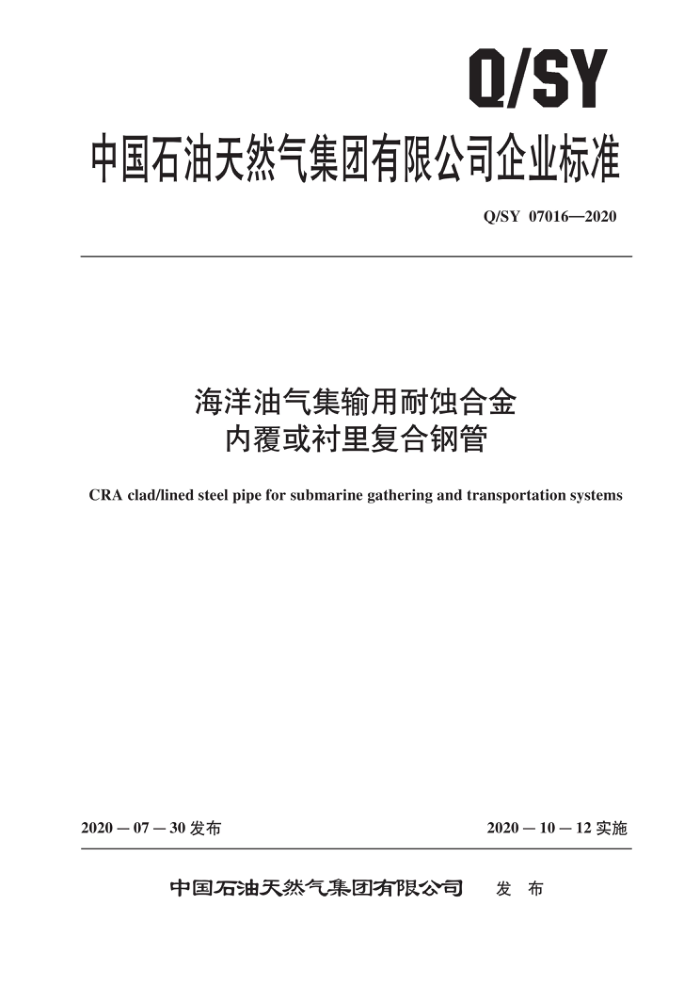

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 07016—2020
海洋油气集输用耐蚀合金
内覆或衬里复合钢管
CRA clad/lined steel pipe for submarine gathering and transportation systems
2020－07－30 发布
2020－10一12实施
中国石油天然气集团有限公司 发布 Q/SY 07016—2020 7.10 紧密度试验 7.11 热塌陷试验 7.12 晶间腐蚀试验 7.13点腐蚀试验 7.14 基层材料腐蚀试验 7.15 四点弯曲试验 7.16 静水压试验 7.17 表面质量、缺欠和缺陷 7.18 尺寸、人 质量和偏差检验和试验
8
8
大
8.1 一般要求 8.2 组批规则 8.3 检验和试验项目 8.4 取样方式 8.5 批检的验收和复检无损检测
8
8
8
.:10
9
....
...
9.1 般要求 9.2 其他要求 10 标识 11 质量证明文件 12 搬运、运输和贮存 12.1 总则 12.2 管端保护 12.3 运输 12.4 防护
10
一
10
11
12
12 12 .12
15
:13
II Q/SY 07016—2020
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团有限公司标准化委员会石油石化设备与材料专业标准化技术委员会
提出并归口。
本标准起草单位：石油管工程技术研究院、中国石油技术开发总公司、中油工程、渤海石油装备公司、宝鸡石油钢管公司。
本标准主要起草人：王高峰、李安强、徐婷、杨专钊、李发根、刘建彬、钱进森、黄磊、鲜宁、 荣明、陈小伟、户志国。
III Q/SY 07016—2020
海洋油气集输用耐蚀合金内覆或衬里复合钢管
1范围
本标准规定了海洋油气集输用耐蚀合金内覆或衬里复合钢管的订货内容、材料要求、制造工艺、 技术要求、检验和试验、无损检测、标识、质量证明文件及搬运、运输和贮存等要求。
本标准适用于海洋油气集输用内覆或衬里双金属复合钢管制造、检验、试验和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料　拉伸试验　第1部分：室温试验方法 GB/T 229　金属材料　夏比摆锤冲击试验方法 GB/T 8165 不锈钢复合钢板和钢带 GB/T 8363钢材落锤撕裂试验方法 GB/T 9445 无损检测人员资格鉴定与认证 GB/T 9711—2017　石油天然气工业　管线输送系统用钢管 GB/T13148不锈钢复合钢板焊接技术要求 GB/T 17897 金属和合金的腐蚀不锈钢三氯化铁点腐蚀试验方法 GB/T 21143 金属材料准静态断裂韧度的统一试验方法 GB/T 37701一2019石油天然气工业用内覆或衬里耐腐蚀合金复合钢管 NB/T 47002 压力容器用复合板 SY/T 6623 内覆或衬里耐腐蚀合金复合钢管 SY/T 6601 耐腐蚀合金管线管 SY/T10037海底管道系统 YB/T4282压力容器用热轧不锈钢复合钢板 ISO8501-1涂装油漆和有关产品前钢材预处理表面清洁度的目视评定　第1部分：未涂
装的钢材和全面清除原有涂层的钢材（Preparation of steel substrates before application of paints ano related products - Visual assessment of surface cleanliness Part 1 : Rust grades and preparation grades of uncoated steel substrates and of steel substrates after overall removal of previous coatings)
ISO8502-3涂装油漆和有关产品前钢材预处理表面清洁度的评定试验第3部分：油漆前预处理后的钢材表面上的灰尘评定[Preparation of steel substrates before application of paints and related products-Tests for the assessment of surface cleanliness-Part 3 : Assessment of dust on steel surfaces prepared for painting (pressure-sensitive tape method)
API RP 5LI管线管铁路运输推荐作法（Recommended practice for railroad transportation of line pipe)
API RP 5LW管线管内陆及海上船舶运输推荐作法（Recommended practice for transportation of line pipe on barges and marine vessels)
1 Q/SY 07016—2020
3术语、定义及缩略语 3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
基管backing steel 内覆或衬里复合钢管的外层碳钢管。
3.1.2
耐腐蚀合金层 CRA layer 内表面耐腐蚀合金层的总称。
3.1.3
衬里lined 通过扩径、装配、安装等机械结合方法，将耐腐蚀合金层衬在基管上。
3.1.4
内覆clad 通过热轧、堆焊、爆炸、热挤压等方法使耐腐蚀合金层以冶金结合的形式包覆在碳钢钢板或钢
管上。 3.1.5
堆焊 weld overlaying 采用焊接方法将耐腐蚀合金材料熔敷在基体钢管表面，形成冶金结合的焊接工艺。
3.2 缩略语
下列缩略语适用于本文件。 MPQT：制造工艺评定试验（Manufacturing Process Qualification Test) SMYS：规定最小屈服强度（Specified Minimum Yield Strength） BM：管体(Body Metal) WM：焊缝金属（Weld Metal) HAZ：热影响区（Heat Affected Zone) DWTT：落锤撕裂试验（Drop Weight Tear Test) CVN：夏比V 型缺口冲击试验（Charpy V-notch) PT：渗透检验（Penetrant Test) UT：超声波检验（Ultrasonic Test) RT：射线检验（Radiographic Test) ST：表面检验（Surface Test)
4订货内容
按本标准订购双金属复合管的合同或订单应包括但不限于下列内容： a）标准编号。 b）产品名称。 c）成型结合形式。 d）基管（基材）和衬管（覆材）钢级及牌号。
