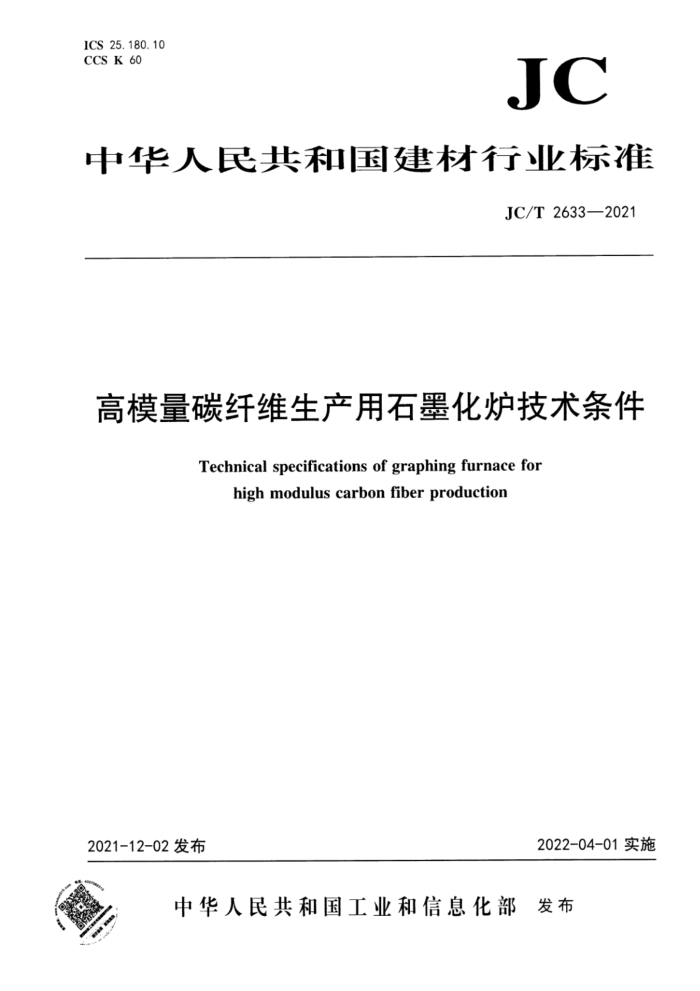

ICS 25.180.10 CCS K 60
JC
中华人民共和国建材行业标准
JC/T 2633—2021
高模量碳纤维生产用石墨化炉技术条件
Technical specifications of graphing furnace for
high modulus carbon fiber production
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部发布 JC/T 2633—2021
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国建筑材料联合会提出并归口。 本文件负责起草单位：威海光威精密机械有限公司、建筑材料工业技术监督研究中心本文件参加起草单位：威海光威复合材料股份有限公司、威海拓展纤维有限公司、山东光威碳纤维
产业技术研究院、北京化工大学、工业和信息化部威海电子信息技术综合研究中心、威海市计量所
本文件主要起草人：张洪池、王文义、高岩、卢涛、李松峰、张顺、王桓、高爱君、阮熙仑、孙海铭、郭辉、于洋、李世辉、宫汝燕。
本文件为首次发布。
I JC/T2633—2021
高模量碳纤维生产用石墨化炉技术条件
1范围
本文件规定了高模量碳纤维生产用石墨化炉的分类和标记、一般要求、要求、试验方法、验收以及标志、包装、运输和贮存。
本文件适用于最高温度标称值在1800℃～3000℃的高模量碳纤维连续制备的石墨化炉。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1429炭素材料灰分含量的测定方法 GB/T3003耐火纤维及制品 GB/T3074.1 炭素材料抗折强度测定方法 GB/T3074.2 石墨电极弹性模量测定方法 GB/T 3074.4 石墨电极热膨胀系数（CTE）测定方法 GB/T8722炭素材料导热系数测定方法 GB/T10066.1一2019电热和电磁处理装置的试验方法第1部分：通用部分 GB/T10066.4一2004电热设备的试验方法第4部分：间接电阻炉 GB/T10067.1一2019电热和电磁处理装置基本技术条件第1部分：通用部分 GB/T10067.4一2005电热装置基本技术条件第4部分：间接电阻炉 GB/T24525炭素材料电阻率测定方法 GB/T24528 炭素材料体积密度测定方法
3术语和定义
GB/T10066.4一2004界定的以及下列术语和定义适用于本文件。
3. 1
石墨化炉graphingfurnace 在保护气体低正压条件下，满足碳纤维连续石墨化工艺要求的电加热装置。
3. 2
石墨腔 graphitecavity 设置在石墨化炉腔内部，以石墨为材料，将碳纤维与炉腔内其他元件间隔开的腔体。
3. 3
有效宽度 effectivewidth 石墨化炉设计时规定并在图样上标明的石墨腔宽度空间尺寸。 JC/T2633—2021
3.4
工作区尺寸dimensionsofworkingzone 指石墨腔内部的标称加热范围。加热区长度为石墨化炉设计时规定并在图样上标明的炉内布置加热
元件的纵向范围，宽度为石墨腔的内宽度尺寸，高度为石墨腔的内高度尺寸。
4分类和标记
4.1分类
石墨化炉(SML)按最高温度标称值和有效宽度分类，常见炉型见表1，特殊规格尺寸由供需双方协商确定。
表1 常见炉型
最高温度标称值
有效宽度
序号 1 2 3 4 5 6 7 8 9 4.2标记
℃
mm 500 1 000 1 500 500 1 000 1 500 500 1 000 1 500
2 200
2 500
3 000
石墨化炉的标记按产品名称、最高温度标称值、有效宽度和本文件号的顺序依次标记。 示例：符合本文件，最高温度标称值2500℃，有效宽度500mm的石累化炉标记为：
SML-2500-500-JC/T2633—2021
5 一般要求
5.1材料 5.1.1 石墨化炉的电热装置应符合GB/T10067.4一2005中5.1和5.2的规定。 5.1.2耐火材料选材应满足设计要求，正常工作条件下，耐火纤维制品的性能应不低于GB/T3003中的级别120的性能，使用期限应不小于500d；碳素纤维隔热材料的使用寿命期限应不小于300d。 5.1.3 满足设计要求的正常工作条件下，加热元件的使用期限应符合表2的规定。
2 JC/T2633—2021
表2加热元件使用期限
使用期限
最高工作温度
序号
℃
h
≥6 000 ≥4 000 ≥2 000 ≥1 400
≥1800，≤2200 >2200.≤2500 >2500,≤2800 >2800，≤3000
2 3 4
5.2结构 5.2.1结构
石墨化炉主要由炉体和控制器组成（见图1）。炉体为卧式结构，由炉壳、炉衬、加热元件、石墨腔、 冷却系统、变压器和保护气体系统等部分组成。控制器由测量、控制和记录部分组成，
o o
O o
88888888
88888888888888
/
2/3/4/5 标引序号说明： 1——输入纤维：一炉壳：一炉衬：一加热元件： . - 石墨腔： 6—一控制器： 7---冷却系统 8一一保护气体系统： 9—— -输出碳纤维： 10- 变压器。
6
10/
7
9
8
1
2 3
图1石墨化炉示意图
5.2.2通则 5.2.2.1 石墨化炉的结构设计应使加热元件及其他易损件能迅速又经济的维修。 5.2.2.2与炉体连接的各种装置应设计成可随炉体的热膨胀而自由移动的结构，或者在装置与炉体连接的部位采用柔性连接方式。
3
