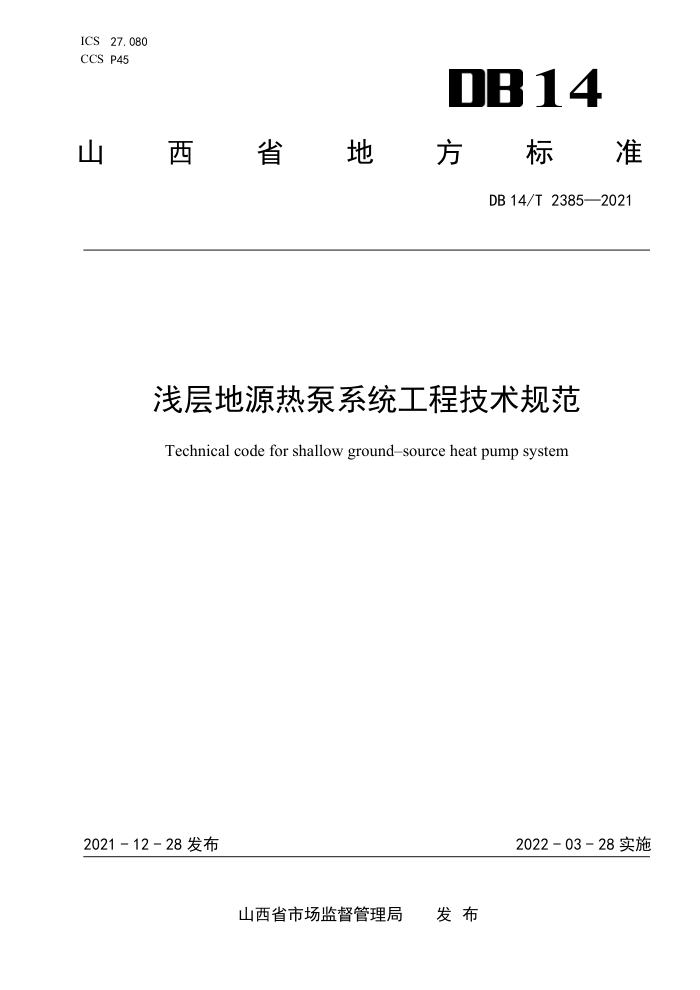

ICS27.080 CCS P45
0814
山西省地 電方标准
DB14/T2385—2021
浅层地源热泵系统工程技术规范
Technical code for shallow ground-source heat pump system
2021 - 12 - 28 发布
2022-03-28实施
山西省市场监督管理局 发布 DB14/T2385—2021
目 次
前言范围
II
1
2 规范性引用文件 3术语和定义
基本规定 5工程勘察 5.1浅层地埋管换热系统勘察 5.2地下水换热系统勘察 5.3中水换热系统勘察 6系统设计 6.1浅层地埋管换热系统设计 6.2地下水换热系统设计 6.3中水换热系统设计 6.4浅层地源热泵机房设计 7系统施工 7.1浅层地埋管换热系统施工 7.2地下水换热系统施工 7.3中水换热系统施工 7.4浅层地源热泵机房施工 7.5系统试压 8调试、验收、监测与运行管理 8.1调试与验收 8.2监测与控制 8.3运行管理 9资源环境保护附录A（规范性） 中水换热系统计算公式. 附录B（资料性） 地埋管外径及壁厚附录C（规范性） 竖直地埋管换热器的设计计算附录D（规范性） 地下水换热系统总需水量的确定参考文献，
4
C
C
10 11 12 14
4 15 16 16 17
17 17 19 21
21 23 24 .25
28 29
1 DB14/T2385 5—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由山西省能源局提出并监督实施，本文件由山西省能源标准化技术委员会归口。 本文件起草单位：山西综改示范区供热有限公司。 本文件参与起草单位：太原理工大学、山西双良再生能源产业集团有限公司、山西土木学会暖通空
调专业委员会、山西省可再生能源研究院、山西省可再生能源行业协会、山西双良新能源热电工程设计有限公司、中石化新星双良地热能热电有限公司。
本文件主要起草人：田琦、李宝山、刘鑫、李泽、杜彦青、贾佳、李沿英、徐坤、乔景亚、张晓亮、 胡锡荣、马宁甫、张震宇、张亮亮、王凯、牛克龙、杨艳、梁亚玲、曹子龙、贺淑芹、王超慧、张志强、 高鹏。
II DB14/T2385—2021
浅层地源热泵系统工程技术规范
1范围
本文件规定了浅层地源热泵系统工程勘察、设计、施工、验收及运行管理的相关要求，本文件适用于新建、改建和扩建的，以浅层的岩土体、地下水及中水为低温热源，以水或添加防冻
剂的水溶液为传热介质，采用蒸汽压缩热泵技术进行供热、供冷或加热生活热水的系统工程。
规范性引用文件
L
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18430.1 蒸气压缩循环冷水（热泵）机组第1部分工业或商业用及类似用途的冷水（热泵）机
组
GB50013 室外给水设计标准 GB 50014 室外排水设计标准 GB 50015 建筑给水排水设计标准 GB 50019 工业建筑供暖通风与空气调节设计规范 GB 50027 供水水文地质勘察规范 GB 50050 工业循环冷却水处理设计规范 GB 50054 低压配电设计规范 GB 50093 自动化仪表工程施工及验收规范 GB 50189 公共建筑节能设计标准 GB 50242 建筑给排水及采暖工程施工质量验收规范 GB 50243 通风与空调工程施工质量验收规范 GB 50268 给水排水管道工程施工及验收规范 GB 50274 制冷设备、空气分离设备安装工程施工及验收规范 GB 50296 供水管井技术规范 GB 50300 建筑工程施工质量验收统一标准 GB 50366 地源热泵系统工程技术规范 GB 50736 民用建筑供暖通风与空气调节设计规范 GB/T50801 可再生能源建筑应用工程评价标准 GB55010 供热工程项目规范 GB55015 建筑节能与可再生能源利用通用规范 CJJ13 供水水文地质钻探与凿井操作规程 CJJ 34 城镇供热管网设计规范 CJJ 101 理地聚乙烯给水管道工程技术规范
3术语和定义
1
