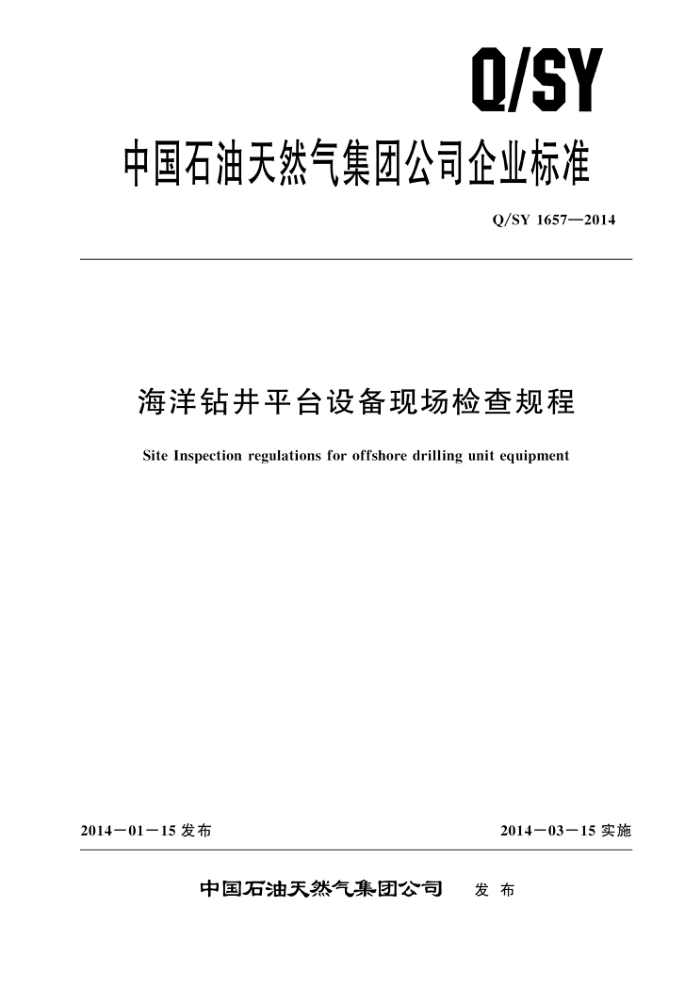

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1657—2014
海洋钻井平台设备现场检查规程
Site Inspection regulations for offshore drilling unit equipment
2014一01一15 发布
2014一03一15实施
中国石油天然气集团公司
发布 Q/SY 1657-2014
目 次
前言
范围 2 术语和定义 3检查要求 4　检查内容及方法 5检查讲评及问题整改 6归档 附录 A（规范性附录）设备现场检查内容附录B（规范性附录）问题整改通知· 附录（规范性附录）问题整改情况的反馈
1
2
2
3
20
21 Q/SY 1657—2014
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1 部分：标准的结构和编写》给出的规则起草
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准起草单位：中国石油集团海洋工程有限公司。 本标准主要起草人：陆军、魏士鹏、苏德安、韩京一、连世平、胡文、张维、刘政。 Q/SY 1657-—2014
海洋钻井平台设备现场检查规程
1范围
本标准规定了海洋钻井平台现场设备的检查内容及要求，本标准适用于海洋石油钻井作业的座底式和自升式钻井平台，导管架钻井平台可参照执行。
，术语和定义
2
下列术语和定义适用于本文件。
2. 1
钻井设备drilling equipment 钻井施工所使用的设备总称，包括绞车、钻井泵、顶驱、井架、固控设备等。
2. 2
甲板机械deck machinery 安装于甲板上的机械设备的统称，包括吊机、锚机、拖曳设备等。
2.3
动力设备及辅助设备 power equipment and auxiliaries 为海洋钻井提供动力的设备及生活生产支持设备，包括发电机组、空压机组、空调机组、锅炉、
环保设施等。 2. 4
电控系统 electric control system 由电气和机电元器件组合而成的装置，用于控制特定的工业设备。
2.5
通信导航设备 communication and navigation equipment 用于钻井平台对内外联系的各类通信导航等设备统称
2.6
消防救生设备 fire fighting and life saving equipment 用于钻井平台救生消防的各类设备统称。
2.7
固井设备 cementing equipment 用于钻井平台固井作业设备统称。
2.8
直观检查　visual inspection 采用目测、触摸、听音进行的检查。
2. 9
仪器仪表检查 devices and instruments inspection 采用仪器仪表进行现场检测的检查 Q/SY 1657—2014
2.10
功能试验检查function test 采用在空载或轻载工况下操控设备的检查。
2. 11
资料检查 files and records examination 采用查阅与设备、仪器相关的各种记录、报表、证书、说明书、报告等相关资料的检查。
3检查要求
3.1设备检查活动由中国石油天然气集团公司（以下简称集团公司）每两年组织一次，企业单位每 -年至少组织一次，企业所属二级单位每半年至少组织一次。 3.2设备检查组织部门应提前下发检查通知，明确检查日程安排、检查内容和相关要求，成立设备检查团（组）。 3.3设备检查团（组）成员应由设备管理人员和有关技术专家组成。 3.4平台接到上级部门开展设备检查活动通知后，应开展平台设备自查自改活动，整改自查中发现的问题，总结自查自改活动。 3.5设备现场检查人员应按附录 A进行检查，记录检查中发现的问题和好的经验，必要时留下相应影像资料，真实反映平台设备现场管理的现状 3.6出海检查人员应具备相应出海条件，佩戴必要的劳动防护用品，遵守平台相关规定
4　检查内容及方法
4.1检查内容
检查内容包括海洋钻井平台动力及辅助设备、消防救生设备、钻井设备、甲板机械、电控系统、
通信导航、固井、升降及压载设备等。设备现场检查内容见附录A。
4.2检查方法
根据设备及现场具体情况选用直观检查、仪器仪表检查、功能试验检查或资料检查的方法进行检查，并做好记录。
5检查讲评及问题整改
5.1 检查讲评
5.1.1检查结束后，设备检查团（组）应召开由被查单位有关人员参加的检查讲评会，对检查情况进行通报，及时总结设备管理经验、作法，分析存在的问题，提出整改建议。 5.1.2检查中发现的问题，由设备检查团（组）开具问题整改通知单，经平台负责人签字认可，一式两份，设备检查组织部门和被检平台各执一份。问题整改通知单见附录B。
5.2　问题整改 5.2.1根据问题整改通知单，平台应制定相应整改措施，落实整改人员，限期进行整改 5. 2. 2 ，平台无法整改的问题应由二级单位落实整改措施和方案，限期进行整改。 5. 2.3 二级单位无法整改的问题，需报上级主管部门协调解决。 Q/SY 1657—2014
5.2.4发现重大设备隐患和危及人员、平台安全的问题时，应立即停止作业，直至问题整改完成、 通过验收为止。 5.2.5在平台或二级单位限期整改完成后，可由设备检查团（组）成员再次到现场予以验证，也可指定平台或二级单位相关部门予以验证，由平台根据问题整改通知单上的内容逐一填写问题整改情况反馈单，并附上整改的客观证据。问题整改情况反馈单见附录C。 5.2.6问题整改情况反馈单经整改负责人和验证人签字后，逐级上报给设备检查组织部门。平台不能在问题整改通知单中要求时间内完成的整改项目，应制订整改计划和预防措施，一并上报。 5.2.7设备现场检查人员在进行设备检查前，应核查上次检查开具的问题整改通知单中问题整改情况。
6 归档
设备检查组织部门和被查平台应保存设备现场检查表、问题整改通知单、问题整改情况反馈单、 以及检查中留下的相关资料等。保存期为4年。 Q/SY 1657—2014
附录A (规范性附录) 设备现场检查内容
表A.1至表A.8给出了平台设备现场检查表。
表A.1动力设备及辅助设备检查表
检查内容
检查方法
检查结果
检查项目
（1）各部件及护罩齐全、完整；（2）设备固定牢固可靠；（3）润滑油，冷却液符合使用要求，黄油嘴齐全，润
整体及外观
滑良好；（4）外观整齐清洁，系统无渗漏；（5）管系标识清晰、完整
（1）发电机组运转正常，无异响；（2）各保护装置齐全，功能可靠；（3）仪表及控制屏齐全完好；（4）柴油机油、气、水压力温度正常；（5）地脚螺栓、减振器紧固可靠；（6）启动系统正常可靠
主发电机组
（1）发电机组运转正常，无异响；（2）各保护装置齐全，功能可靠；（3）仪表及控制屏齐全完好；（4）柴油机油、气、水压力温度正常；（5）地脚螺栓、减振器紧固可靠；（6）启动系统正常可靠
动力设备及辅助设备
辅发电机组
（1）发电机组运转正常，无异响；（2）各保护装置齐全，功能可靠；（3）仪表及控制屏齐全完好；（4）柴油机油、气、水压力温度正常；（5）气启动、电启动均正常可靠；（6）地脚螺栓、减振器紧固可靠
应急发电机
（1）空压机工作正常，无异响；（2）气瓶、安全阀在检验期内；（3）冷却系统工作平稳，无异响；
压缩空气系统 （4）气源压力符合要求；
（5）仪表、按钮等完好，仪表显示数据准确；（6）干燥器处于完好工作状态，电控系统完好，仪表
显示数据准确
