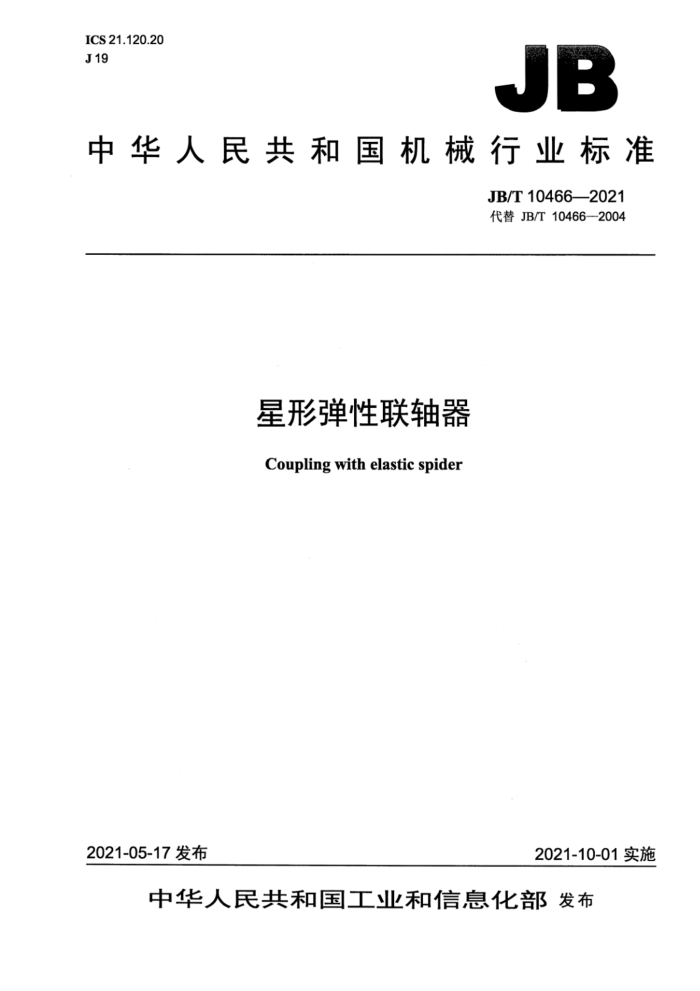

ICS 21.120.20 J19
JB
中华人民共和国机械行业标准
JB/T10466—2021 代替JB/T10466—2004
星形弹性联轴器 Coupling with elastic spider
2021-05-17发布
2021-10-01实施
中华人民共和国工业和信息化部发布 JB/T10466—2021
目 次
前言 1范围 2规范性引用文件 3型式与基本参数 3.1型式.. 3.2型号与标记示例 3.3基本参数 4技术要求.. 5试验方法、检验规则 5.1型式试验 5.2检验规则.. 6标志、包装和贮存 6.1标志.. 6.2包装. 6.3贮存. 7联轴器的许用偏差
10
10 10
11
11 11 11 11 13
附录A（资料性附录） 联轴器其他六种结构型式附录B （资料性附录） 联轴器常用轴孔结构型式图1 LX型联轴器图2LXF型联轴器. 图3LXL型联轴器，图4LXP型联轴器表1联轴器的型式表2LX型联轴器的基本参数和主要尺寸. 表3LXF型联轴器的基本参数和主要尺寸... 表4LXL型联轴器的基本参数和主要尺寸.. 表5制动轮尺寸和参数. 表6LXP型联轴器的基本参数和主要尺寸表7制动盘尺寸和参数. 表8主要零件材料的力学性能表9弹性件物理力学性能... 表10 螺栓预紧力矩（10.9级）表11 径向、轴向、角向许用偏差表A.1 联轴器其他六种结构型式. 表B.1 联轴器常用轴孔结构型式
2
9
10 10 10 11 13 14
I JB/T10466—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10466—2004《星形弹性联轴器》，与JB/T10466—2004相比主要技术变化如下：
结构型式由原来的八种减为四种，新增加小规格三种（见3.1）；一规范了型号编制，以外径作为联轴器规格，对长度规定做了统一修改（见3.2)；一对公称转矩、许用转速参数的规定做了统一修改（见3.3）；一对原附录A中径向、轴向和角向许用偏差值进行了修订，并改为表11（见表11，2004年版的
附录A);
一删除了原附录B（见2004年版的附录B）； -增加了联轴器其他六种结构型式简图（见附录A)；一增加了联轴器常用轴孔结构型式简图（见附录B）。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：山西大新传动技术有限公司、西安文理学院、衡水刘杨联轴器厂、中国重型机械
研究院股份公司。
本标准主要起草人：张伟、张宁彬、刘靖生、吴量、届薛勇、张新辉、夏娟。 本标准所代替标准的历次版本发布情况为：
JB/T10466—2004。
I JB/T10466—2021
星形弹性联轴器
1范围
本标准规定了LX、LXF、LXL、LXP星形弹性联轴器（以下简称联轴器）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存以及联轴器的许用偏差。
本标准适用于连接两同轴线传动轴系的联轴器。 注：联轴器具有一定两轴相对偏移补偿性能和减振性能。传递转矩为5N*m~18000N*m，环境温度为-30℃~90℃。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度实验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T 1095 平键键槽的剖面尺寸 GB/T 1681 硫化橡胶回弹性的测定 GB/T 3098.1 紧固件机械性能螺栓螺钉和螺柱 GB/T 4879 防锈包装 GB/T 7759.1 硫化橡胶或热塑性橡胶 压缩永久变形的测定在常温及高温条件下 GB/T11352 一般工程用铸造碳钢件 GB/T 13384 机电产品包装通用技术条件 GB/T 37400.1 重型机械通用技术条件第1部分：产品检验 GB/T 37400.6 重型机械通用技术条件第6部分：铸钢件 GB/T37400.8 重型机械通用技术条件第8部分：锻件 GB/T37400.10 重型机械通用技术条件第10部分：装配 JB/T6397 大型碳素结构钢锻件技术条件 JB/T7511 机械式联轴器选用计算
3型式与基本参数
3.1型式
联轴器规定了4种型式，见表1。
1 JB/T10466—2021
表1联轴器的型式
名称
简图
型式
基本型
LX
法兰型
LXF
带制动轮型
LXL
带制动盘型
LXP JB/T10466—2021
3.2型号与标记示例 3.2.1型号
联轴器型号表示方法如下：
X口口口-口0x口口
制动轮或盘直径，单位为毫米（mm）从动端轴孔规格：直径×长度，单位为毫米（mm）主动端轴孔规格：直径×长度，单位为毫米（mm）联轴器规格：外径，单位为毫米（mm）联轴器结构型式：见表1
3.2.2标记示例
示例1：型式为基本型，外径为80mm，主动端轴孔直径d=35mm，长度为45mm，键槽型式为A型；从动端轴孔直径
dz=38mm，长度为45mm，键槽型式为A型的联轴器，标记为：
LX80-35X45/38X45JB/T10466—2021
示例2：型式为带制动轮型，外径为80mm，制动轮直径为200mm；主动端轴孔直径d;=35mm，长度为45mm，键槽型式
为A型；从动端轴孔直径dz=38mm，长度为45mm，键槽型式为A型的联轴器，标记为：
LXL80-35X45/38X45-200JB/T10466—2021
示例3：型式为带制动盘型，外径为80mm，制动盘直径为200mm；主动端轴孔直径d=35mm，长度为45mm，键槽型式
为A型；从动端轴孔直径d2=38mm，长度为45mm，键槽型式为A型的联轴器，标记为：
LXP80-35×45/38×45-200JB/T10466—2021
3.3基本参数 3.3.1LX型（基本型）联轴器的基本参数和主要尺寸见图1、表2。
图1LX型联轴器 JB/T10466—2021
表2 LX型联轴器的基本参数和主要尺寸
公称转 许用转 轴孔直径 轴孔
型号 矩Ta 速[n] di、 d2 长度L D Di D2 da
E s 转动惯量 质量
mm mm mm mm mm mm kg 'm? kg 10 20 - 20 - 8 1 0.000 01 0.09
N·m r/min 5
mm 6~10 6~12
mm
LX20 LX25 LX30 12.5 25 400 6~16 11 30
28 800
10 1 0.000 02 0.10
11 25
9
25 30 10 13 1.5 0.000 03 0.13
27000
-
6~19 >19~24 8~24 >24~28 10~28 35
25 37 30 50
32
20 19 000
18 16 2 0.000 08 0.33
LX40
40
40
40
-
27 18 2 0.000 3
0.66
LX55
13 800
55
60
55
48
1.16
LX65
100 11 500
65
30 20 2.5 0.0007
60
>28~38
65
12~38 45 >38~48
70
2.27
200 9 500
80
38 24 3
0.002
LX80
70
80
14~42 50 >42~55 75 15~48 56
85
95
46 26 3 0.005
3.57
LX95
260 8 000
95
95
LX105 310 7 250
51 28 3.5 0.008
4.80
105
80 65
105
>48~60 20~55 >55~70 90
110
60 30 4 0.016
7.37
LX120
410 6 350
120
120
75 100 85 110
22~65
115
LX135 630 5 650
68 35 4.5 0.031
10.89
135
135
>65~75 30~75 >75~95 40~90 100 >90~100 125 50~100
135
LX160 1 300 4 750
17.73
160
80 40 5
0.068
160
160
29.6
200
100 45 5.5 0.159
LX200 2 400 3 800
200
150
113 50 6 0.277 41.0
LX225 3 500 3 350
110 225
225
>100~110
200
60~110 >110~125
58.6
LX255 5 000 2 950
120 255
127 55 6.5 0.51
255
4
