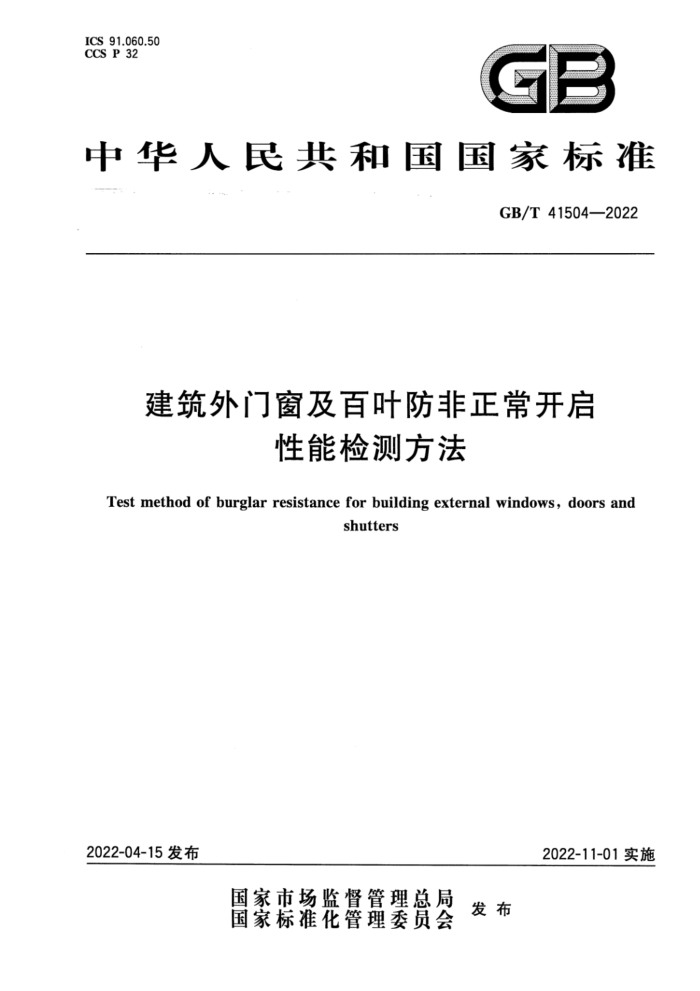

ICS 91.060.50 CCS P 32
GB
中华人民共和国国家标准
GB/T41504—2022
建筑外门窗及百叶防非正常开启
性能检测方法
Test method of burglar resistance for building external windows, doors and
shutters
2022-04-15发布
2022-11-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41504—2022
目 次
前言范围
1 2 规范性引用文件 3 术语和定义 4 分级及判定
检测设备和人员试件及安装
5 6
-
...
7 检测· 8 检测报告附录A（规范性） 玻璃面板抗破坏性能检测方法附录B（规范性） 抗静载性能检测作用点和位置附录C（规范性）抗冲击性能检测位置
10 13 14 20 29 GB/T 41504—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中华人民共和国住房和城乡建设部提出。 本文件由全国建筑幕墙门窗标准化技术委员会（SAC/TC448)归口。 本文件起草单位：中国建筑科学研究院有限公司、广东坚朗五金制品股份有限公司、丝吉利娅奥彼
窗门五金（三河)有限公司、健研检测集团有限公司、河北奥润顺达窗业有限公司、希洛建筑科技（广东）有限公司、珠海兴业绿色建筑科技有限公司、广东创高幕墙门窗工程有限公司、博恬（上海）五金有限公司、广东世纪达建设集团有限公司、深圳市建筑设计研究总院有限公司、河南省建筑科学研究院有限公司、绿城装饰工程集团有限公司、浙江宏亿建设有限公司、明威科技集团股份有限公司、王力安防科技股份有限公司、广东科腾幕墙有限公司。
本文件主要起草人：王洪涛、石清、阎强、邱铭、韩坤、王亮、王亚平、焦长龙、冯涛、程妍、杨翠涓、 叶宝霞、霍剑峰、马世明、常建国、王献、蒋贤龙、刘永亮、王跃斌、冯应章、刘会涛、王俊洋、刘会华、单波、 孙梅凤、胡乃冬、王烨、侯园园。
I GB/T41504—2022
建筑外门窗及百叶防非正常开启
性能检测方法
1范围
本文件规定了建筑外门窗及百叶防非正常开启性能的分级、检测设备和人员、试件及安装、检测及报告。
本文件适用于建筑外门窗及百叶防非正常开启性能的实验室检测。 本文件不适用于试件与墙体连接部位的检测，以及通过技术手段开启锁芯或化学腐蚀方法破坏试
件进人非侵人侧的情况。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3785.1电声学声级计第1部分：规范 GB/T5823建筑门窗术语 GB/T6031—2017硫化橡胶或热塑性橡胶硬度的测定（10IRHD100IRHD) GB/T13304.1钢分类第1部分：按化学成分分类 GB15763.3一2009建筑用安全玻璃第3部分：夹层玻璃 GB/T38264建筑幕墙耐撞击性能分级及检测方法 GA/T73-2015机械防盗锁 JG/T393一2012建筑门窗五金件双面执手
3术语和定义
GB/T5823界定的以及下列术语和定义适用于本文件。
3.1
百叶shutters 百叶门窗百叶门和百叶窗的统称。 注：百叶门和百叶窗的定义详见GB/T5823—2008中3.4.7和4.4.5。
3.2
防非正常开启性能burglarresistance 在规定的时间内，门窗及百叶侵入侧抵抗通过非正常开启途径进入非侵入侧的能力。 注：非正常开启指以施加静态荷载、冲击荷载、使用特定工具破拆的方式开启门窗及百叶的情况。
3.3
侵入侧attackside 在实际使用过程中，可能受到非正常开启的一侧。 注：侵人侧的另外一侧为非侵人侧。实际工程中，可能存在试件两侧均为侵人侧的情况。
1 GB/T41504—2022
3.4
锁闭点lockingpoint 门窗扇和框的连接点。 注：包括锁具锁舌、传动锁闭器的锁点、铰链（合页）。
3.5
贯穿口 accessibleopening 试件上出现的允许指定嵌规自由通过的孔隙。
3.6
抗静载性能检测 static load resistance test 使用加载装置对试件侵人侧指定位置施加静态荷载并保持一定的时间，通过观察是否出现规定的
贯穿口，判断试件抵抗静载破坏能力的试验。 3.7
抗冲击性能检测 impactresistancetest 使用一定质量的重物，在一定的落差高度下，对试件侵人侧指定位置进行撞击，通过观察是否出现
规定的贯穿口，判断试件抵抗冲击荷载破坏能力的试验。 3.8
抗人工破坏性能检测 manuallymanipulatingresistancetest 检测人员使用指定手持工具对试件侵人侧进行破坏拆除，通过贯穿口出现的最短时间，判断试件抵
抗人工破坏能力的试验。 3.8.1
检测净时间 nettesttime 检测人员使用指定工具对试件侵入侧持续进行破坏拆除直至试件出现贯穿口的时长。 注：检测净时间的单位为分（min)。
3.8.2
间隔时间 Jintervaltime 抗人工破坏性能检测中，检测人员用于休息、更换工具、观察确定检测部位、确认试件是否出现贯穿
口等所经过的时长。
注：间隔时间的单位为分（min）。 3.8.3
检测总时间 total test time 检测净时间与间隔时间的总和。 注：检测总时间的单位为分（min）。
3.8.4
预试验 pre-test 对一槿已完成抗静载性能检测、抗冲击性能检测的试件进行抗人工破坏性能的试验。
3.8.5
验证试验 verificationtest 对相同试件只进行抗人工破坏性能检测，用于验证已完成抗静载性能检测、抗冲击性能检测、预试
验的试件检测效果的试验。
4分级及判定
4.1门窗及百叶分级
门窗及百叶防非正常开启性能应按抗静载性能、抗冲击性能、抗人工破坏性能检测结果进行分级，
2
