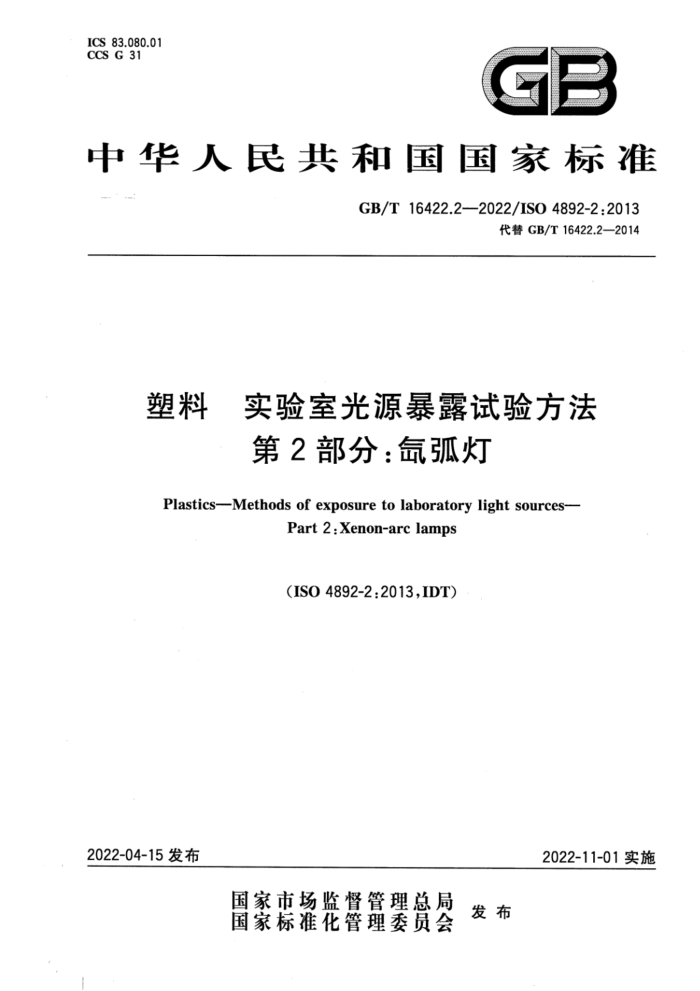

ICS83.080.01 CCS G 31
GB
中华人民共和国国家标准
GB/T16422.2—2022/ISO4892-2:2013
代替GB/T16422.2—2014
塑料 实验室光源暴露试验方法
第2部分：氙弧灯
Plastics-Methods of exposure to laboratory light sources-
Part 2 : Xenon-arc lamps
(IS0O4892-2:2013,IDT)
2022-04-15发布
2022-11-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T16422.2—2022/ISO4892-2:2013
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 N
..
原理 5 设备 5.1 实验室光源 5.2 试验箱 5.3 辐照仪 5.4 黑标温度计/黑板温度计 5.5 润湿和湿度控制装置 5.6 试样架 5.7 性能变化评价设备试验样品
.
..
6 7
试验条件 7.1 辐照度 7.2 温度 7.3 试验箱内空气相对湿度 7.4 喷淋循环 7.5 有暗周期的循环 7.6 暴露条件的设置步骤
-.
8
8.1 总则 8.2 试样的安装 8.3 暴露 8.4 辐照量的测量 8.5 暴露后性能变化的测定 9试验报告附录A（资料性） 经过滤的氙弧辐射 光谱辐照度附录B（规范性） 更多的暴露循环附录C（资料性） 日光滤光器的分类参考文献
.
10
11
13
15
I GB/T16422.2—2022/ISO4892-2:2013
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T16422《塑料实验室光源暴露试验方法》的第2部分。GB/T16422已经发布了以下部分：
第1部分：总则；
一
—第2部分：氙弧灯； -第3部分：荧光紫外灯；一第4部分：开放式碳弧灯。 本文件代替GB/T16422.2--2014《塑料实验室光源暴露试验方法第2部分：氙弧灯》，与
·
GB/T16422.2一2014相比，除结构调整和编辑性改动外，主要技术变化如下：
a）在“表1”脚注a和“表2”脚注a中增加了关于光谱辐照度“2nm递增测量”的表述（见表
1、表2); b）增加了测量表面最高温度装置的建议（见5.4)；
更改了表3中暴露循环，仅保留原有的三种暴露循环，删除了方法A中两种黑标温度为（100士3)℃的暴露循环（见表3，2014年版的表3），调整其他三种不控制试验箱温度和相对湿度的暴露循环为表B.1（见表B.1，2014年版的表3)；
d）更改了表4中暴露循环，仅保留原有的三种暴露循环，删除了方法A中两种黑板温度为（89士
3)℃的暴露循环（见表4，2014年版的表4)，调整其他三种不控制试验箱温度和相对湿度的暴露循环以及新增两种方法A的暴露循环列为表B.2（见表B.2，2014年版的表4)；
e）更改了关于暴露条件设置的规定，并指出黑标温度与黑板温度之间没有关联以及黑标温度计
代替黑板温度计使用的条件（见7.6，2014年版的6.6）； f）增加了附录“更多的暴露循环”（见附录B)。 本文件等同采用ISO4892-2：2013《塑料实验室光源暴露试验方法第2部分：氙弧灯》。 本文件增加了“术语和定义”一章。 本文件做了下列最小限度的编辑性改动：
纳人了ISO4892-2：2013/Amd.1：2021的修正内容，所涉及的条款的外侧页边空白位置用垂直双线（）进行了标示。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国塑料标准化技术委员会（SAC/TC15)归口。 本文件起草单位：广州合成材料研究院有限公司、陕西延长泾渭新材料科技产业园有限公司、山东
道恩高分子材料股份有限公司、会通新材料股份有限公司、北京天罡助剂有限责任公司、万华化学集团股份有限公司、苏州市信测标准技术服务有限公司、ATLAS亚太拉斯材料测试技术有限公司、青岛恒佳精密科技有限公司、上汽通用五菱汽车股份有限公司、深圳市北测检测技术有限公司、苏州旭光聚合物有限公司、美国Q-Lab公司上海代表处。
本文件主要起草人：王浩江、铁文安、赵磊、王飞、王灿耀、刘罡、杨莉、谢潇、程、陆博、蓝先、 周业华、王海利、张恒、田小艳、陈国阳、陈欣。
本文件及其所代替文件的历次版本发布情况为：
Ⅲ GB/T16422.2—2022/ISO4892-22013
-1988年首次发布为GB/T9344—1988； -1999年第一次修订分为部分出版，本文件对应GB/T16422.2一1999；2014年第二次修订；一本次为第三次修订。
IV GB/T16422.2—2022/ISO4892-2:2013
引 言
为更快速地测定辐射、热、湿度对塑料物理、化学及光学性能的影响，常采用特定实验室光源人工加速气候老化或人工加速辐射暴露试验。塑料在实验室设备中暴露比在自然环境中有更多的可控条件，用来加速可能的高聚物降解和产品失效。
GB/T16422《塑料实验室光源暴露试验方法》提供了塑料在特定环境、设定暴露周期的试验方法，由四个部分构成：
第1部分：总则；一第2部分：氙弧灯；一第3部分：荧光紫外灯；一第4部分：开放式碳弧灯。 本文件的实验室光源选用氙弧灯，为模拟总日辐射或透过窗玻璃后的太阳辐射，由配置一个或多个
滤光器组成，其光谱范围包括紫外辐射、可见辐射及红外辐射。虽然氙弧灯光源暴露试验的条件可控，但是仍不能模拟实际使用的暴露条件，由此获得的是塑料的相对耐久性。
V GB/T16422.2—2022/ISO4892-2:2013
塑料 实验室光源暴露试验方法
第2部分：氙弧灯
1范围
本文件规定了试样在配置氙弧灯、热和湿度的试验设备中进行暴露的试验方法，该试验设备模拟总日辐射或透过窗玻璃太阳辐射的实际使用环境，使材料在暴露过程中产生类似自然老化的效果。
本文件适用于塑料试样在受控环境条件（温度、湿度和/或润湿）下暴露于经过滤的氙弧灯的实验室人工加速气候老化试验。可以通过不同类型氙弧灯与滤光器组合来满足不同试验要求。
特定材料的试样制备和结果评估参考其他标准。 ISO4892-1给出了本文件的总则。 注：色漆、清漆的氙弧灯暴露试验方法见GB/T1865--2009。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO4582塑料在玻璃过滤后太阳辐射、自然气候或实验室辐射源暴露后颜色和性能变化的测定(Plastics-Determination of changes in colour and variations in properties after exposure to glass- filtered solar radiation,natural weathering or laboratory radiation sources)
注：GB/T15596一2021塑料在玻璃过滤后太阳辐射、自然气候或实验室辐射源暴露后颜色和性能变化的测定
(ISO4582:2017,IDT)） ISO4892-1塑料实验室光源暴露试验方法第1部分：总则（Plastics—Methodsofexposure
to laboratorylight sources—Part 1:General guidance)
注：GB/T16422.1—2019塑料实验室光源暴露试验方法第1部分：总则（ISO4892-1：2016，IDT） ISO9370塑料气候老化试验中辐照量的仪器测定总则和基本测试方法（Plastics一Instru-
mental determination of radiant exposure in weathering testsGeneral guidance and basic test meth od)
3术语和定义
ISO4892-1界定的术语和定义适用于本文件。
4原理
4.1以配置合适滤光器的氙弧灯为光源，模拟总日辐射光谱中紫外光谱和可见光谱区域的光谱辐照度。 4.2在受控环境下，试样暴露于不同等级的光、热、相对湿度以及水（见4.4)的条件中。 4.3供选可变的暴露条件：
1 GB/T16422.2—2022/ISO4892-2:2013
a) 滤光器； b) 车 辐照度； c) 暴露于光照时的温度； d) 需控制湿度时，氙弧灯光照/暗周期过程中试验箱内的相对湿度； e) 试验样品的润湿方式（见4.4)； f) 水温和润湿循环； g) 氙弧灯光照与暗周期的相对时长。
4.4润湿采用软化水/去离子水喷洒试验样品、把试样浸入水中或者将水蒸气冷凝在暴露试样表面三种方式来实现。 4.5试验过程包括试样平面上的紫外辐照度和紫外辐照量的测量。 4.6建议将一种已知性能的相似材料（对照物)与试验样品同时暴露来提供比对试验。 4.7在不同设备中暴露的试验结果不宜进行比较，除非用于该特定材料测试的不同设备之间已建立了合适的统计关系。
5设备
5.1实验室光源 5.1.1通用要求
光源应由-个或多个有石英封套的氙弧灯组成，其光谱范围包括波长大于270nm的紫外辐射、可
见辐射及红外辐射。为了模拟总日辐射，应使用滤光器来滤除短波长的紫外辐射（方法A，见表1）。为模拟透过窗玻璃后的太阳辐射（方法B，见表2），应使用将310nm以下波长的辐照度最小化的滤光器。 另外，可使用滤光器去除红外辐射来避免对试验样品不符合实际情况的加热，这种加热能导致试样产生在户外暴露期间不会出现的热降解。
注：CIE85叙述了不同大气条件下的太阳光谱辐照度。本文件采用的总日辐射基准引自CIE85：1989中表4。 5.1.2配置日光滤光器的氙弧灯的光谱辐照度
为模拟总日辐射（CIE85：1989的表4)，用滤光器对氙弧灯的发射光谱进行过滤。在紫外波长范围内相对光谱辐照度的最小限值和最大限值见表1（亦见附录A）。
附录C区分了两种不同类型的日光滤光器：I型和Ⅱ型。这两类均符合表1给出的配置日光滤光
器氙弧灯的相对光谱辐照度要求。
2
